7

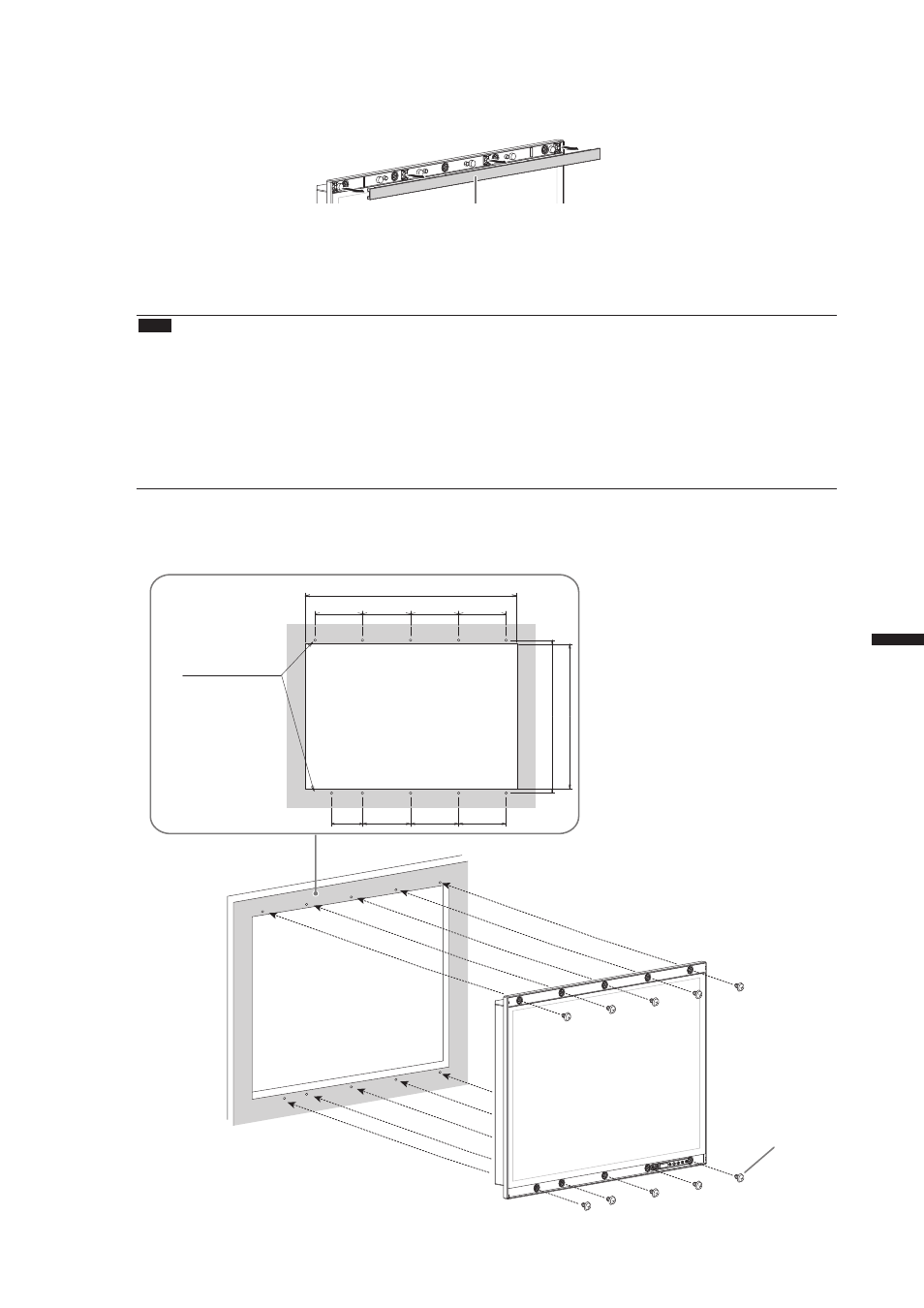

조립

방법

1.

모니터에

설치된 스크루 커버를 제거합니다 .

스크루

커버 ( 상단 / 하단 )

2.

모니터의

인클로저 장착 구멍 ( 상단 / 하단 5 개 구멍 ) 을 통해 스크루를 인클로저에

조입니다

( 권장 토크 : 1.6 ~ 1.8 N•m).

주의

• 장착 스크루는 제공되지 않습니다 . 조립 인클로저를 위해 5 mm 공칭 직경의 스크루 (10 개 ) 를 별도로

준비하십시오

.

• 본 제품에 적용 가능한 설치 각도 ( 기울기 ) 는 아래와 같습니다 .

-

0° ( 똑바로 세움 ) ~ 60° 상향 기울기

• 모니터를 컴파스에서 떨어뜨려 설치하십시오 . 그렇지 않을 경우 컴파스에서 오류가 발생할 수 있습니다 .

모니터

및 컴파스 사이 안전 거리를 아래와 같습니다 .

- 표준 컴파스 : 1.50 m
- 스티어링 컴파스 : 1.00 m

장착

조건

• 패널 개방 치수 / 스크루 구멍 간 간격 ( 단위 : mm)

410

133

133

135

429

597

135

90

133

135

135

스크루

(5 mm 공칭 직경 )

장착 구멍

( 상단 / 하단 5 개 구멍 )

공칭 직경 : 5

통풍구는

모니터 바닥에 있습니다 . 충분한 공간을

유지하기

위해장착된 하우징의 두께가 7mm

이하인지확인하십시오

.

한국어
