5
日本語
梱包品の確認
次のものがすべて入っているか確認してください。万一、不足しているものや破損しているものがある場合は、販
売店またはEIZOサポートにご連絡ください。
参考
• 梱包箱や梱包材は、この製品の移動や輸送用に保管していただくことをお勧めします。
• モニター本体
• EIZO LCDユーティリティディスク（CD-ROM）
• セットアップマニュアル（保証書付き（本書））
• お客様ご相談窓口のご案内
• クリーニングクロス

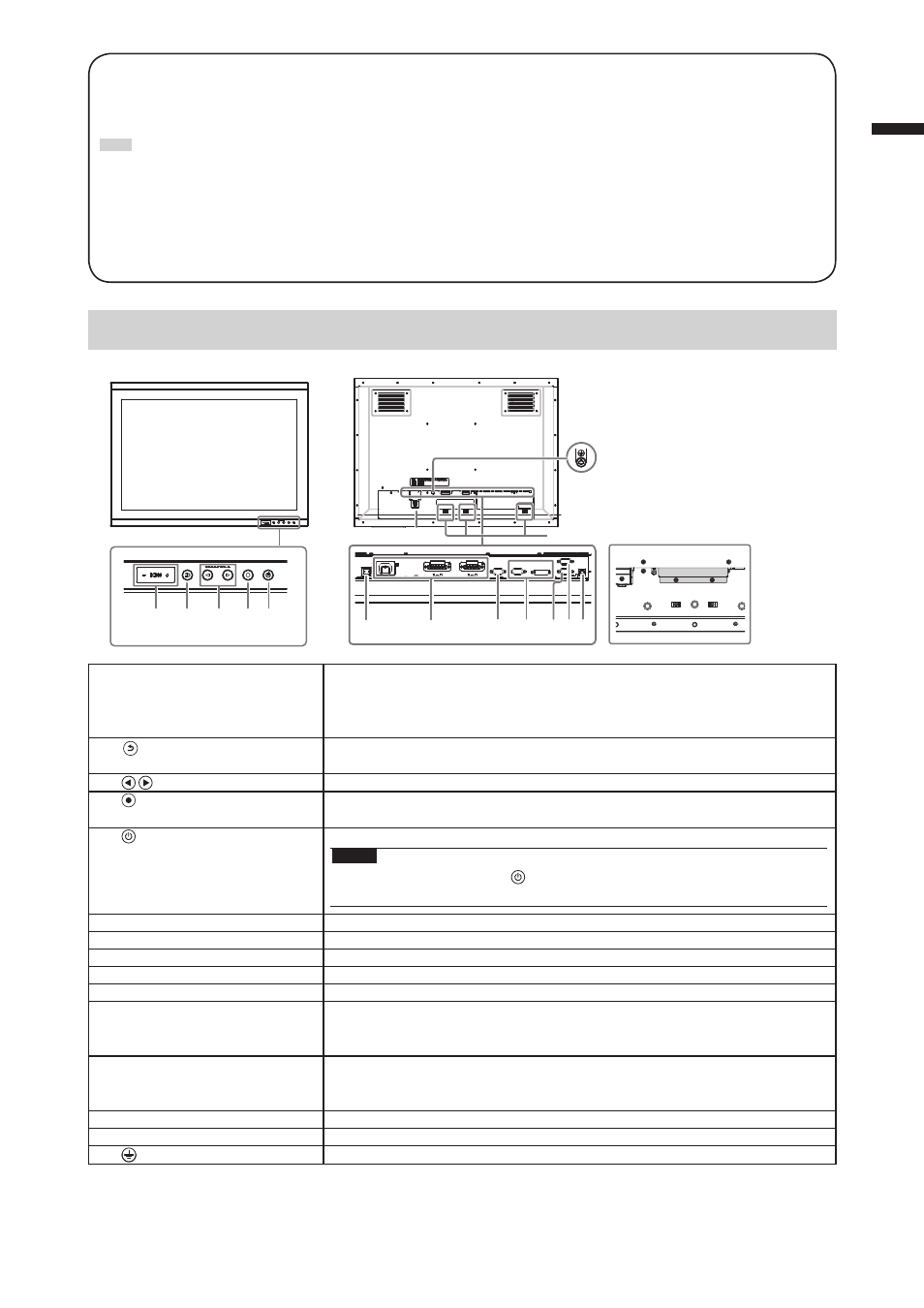

各部の名称と機能
13
1 2 4 5 3
15
14
1112 6 7 8 10 9
※ AC電源端子台、DC電源端子台には
出荷時、端子台カバーが付いています。
1. ECDIS インジケータ モニターの輝度がECDISの調整値に設定されている場合は、「ECDIS」の文字が
緑色に点灯します。
輝度がECDIS規格の値より高い場合は「＋」が、低い場合は「-」が赤色に点灯
します。
2. （RETURN）ボタン ※1 調整/設定をキャンセルしたり、調整メニューを終了します。
3. （BRILLIANCE）ボタン ※1 画面の明るさを調整します。
4. （ENTER / MENU）ボタン ※1 調整メニューを表示し、各メニューの調整項目を決定したり、調整結果を保存
します。
5. ボタン ※1 電源のオン/オフを切り替えます。
注意点
• 電源をオフにするときは、 を5秒以上押してください。
（電源オフの予告メッセージが表示されます。）
6. AC主電源スイッチ AC主電源のオン/オフを切り替えます。
7. 電源入力 左：AC電源コネクタ/中：AC電源端子台/右：DC電源端子台
8. 信号出力コネクタ D-Sub15ピン（ミニ）コネクタ
9. 信号入力コネクタ 左：D-Sub15ピン（ミニ）コネクタ/右：DVI-Dコネクタ
10. RS-232Cポート D-Sub9ピン（メス）コネクタ：モニター制御用
11. RS-232Cポート
（FDU2603WTのみ） ※2
D-Sub9ピン（オス）コネクタ：タッチパネル制御用
タッチパネルモニターとして使用する場合に、コンピュータとモニターをRS-
232Cケーブルで接続します。
12. USBポート
（FDU2603WTのみ） ※2
アップストリームポート：タッチパネル制御用
タッチパネルモニターとして使用する場合に、コンピュータとモニターをUSB
ケーブルで接続します。
13. 電源プラグ抜け防止金具 電源プラグを固定します。
14. ケーブルホルダー（３箇所） ケーブル抜け防止のため、ケーブルを固定します。
15. マーク 保護接地端子
※1 電源を入れると、ボタンが橙色に点灯します。
※2 同時に使用することはできません。両方にケーブルを接続すると、USB接続が優先されます。
