取付方法
1.
卸下安装在显示器上的螺钉护盖。
螺钉护盖 (顶部/底部)
2.
通过显示器的机箱安装孔,拧紧螺钉(顶部/底部有5个孔)至机箱内(推荐扭矩:
1.6到1.8 N•m)。
注意
• 不提供安装螺钉。另外准备公称直径为5 mm的螺钉(10个),用于安装机箱。
• 以下显示了本产品的安装角度(倾斜)。
-0°(垂直)到60°向上倾斜
• 显示器的安装位置应与罗经保持距离。否则,可能会使罗经误差。
以下显示显示器和罗经间的安全距离。
-标准罗经:1.50 m
-操舵罗经:1.00 m
●
安装条件

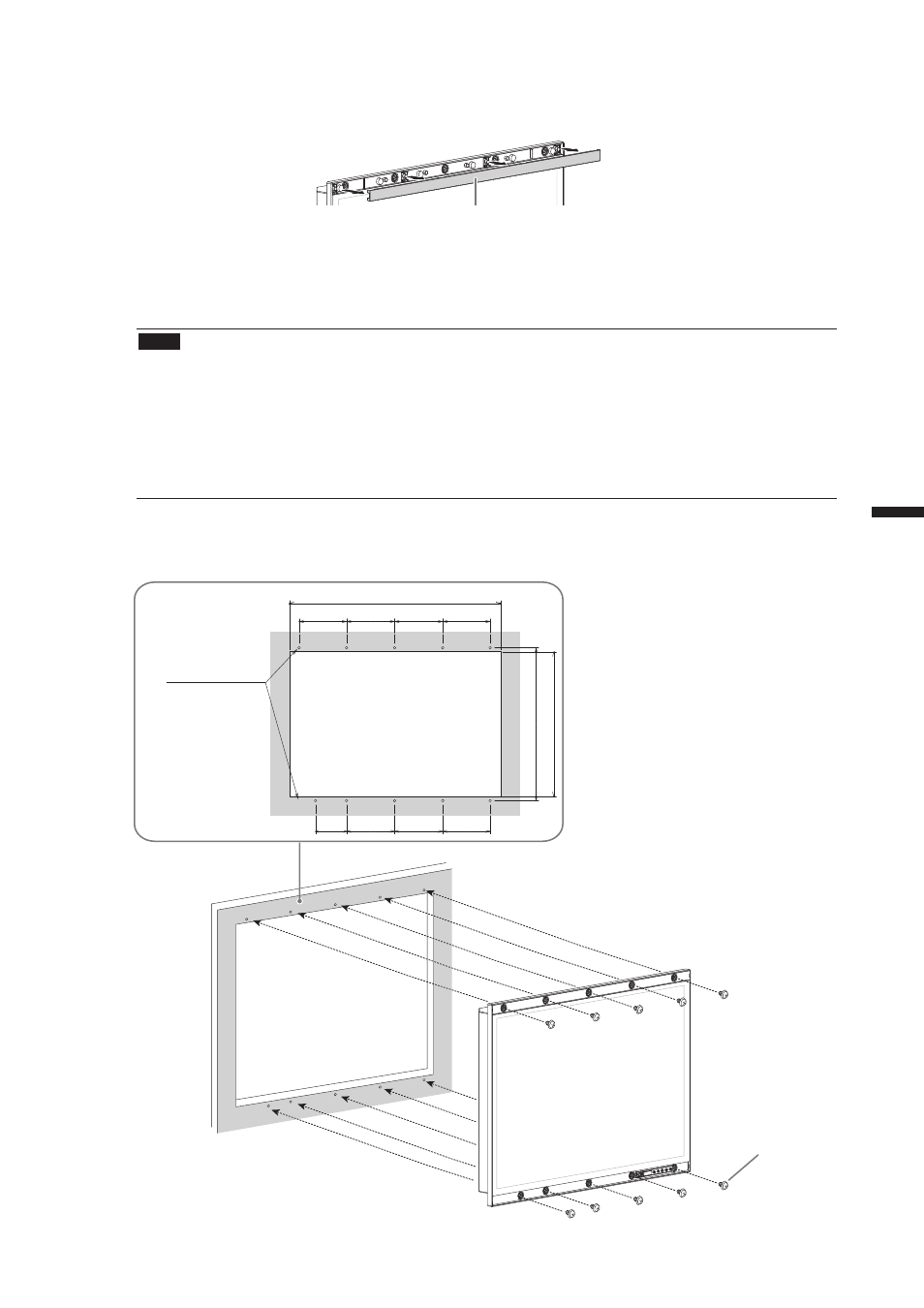

• 面板开孔尺寸 / 螺孔间距(单位:
mm
)
显示器底部装有一个通风装置。为
了确保空间充足,请装配厚度不大
于7 毫米的外壳。
410
133
133
135
429
597
135
90
133
135
135
螺钉
(5 mm公称直径)
安装孔
(顶部/底部有 5个孔)
公称直径:5
