5
打包内容
请检查包装盒中是否包含下列物品。如果缺少物品，或物品存在损坏现象，请与您当地的EIZO代表联系。
注
• 请保留好包装盒和包装材料，以便将来显示器移动或搬运时使用。
• 显示器
• EIZO LCD Utility Disk（CD-ROM）
• 设定手册（本手册）
• 清洁布

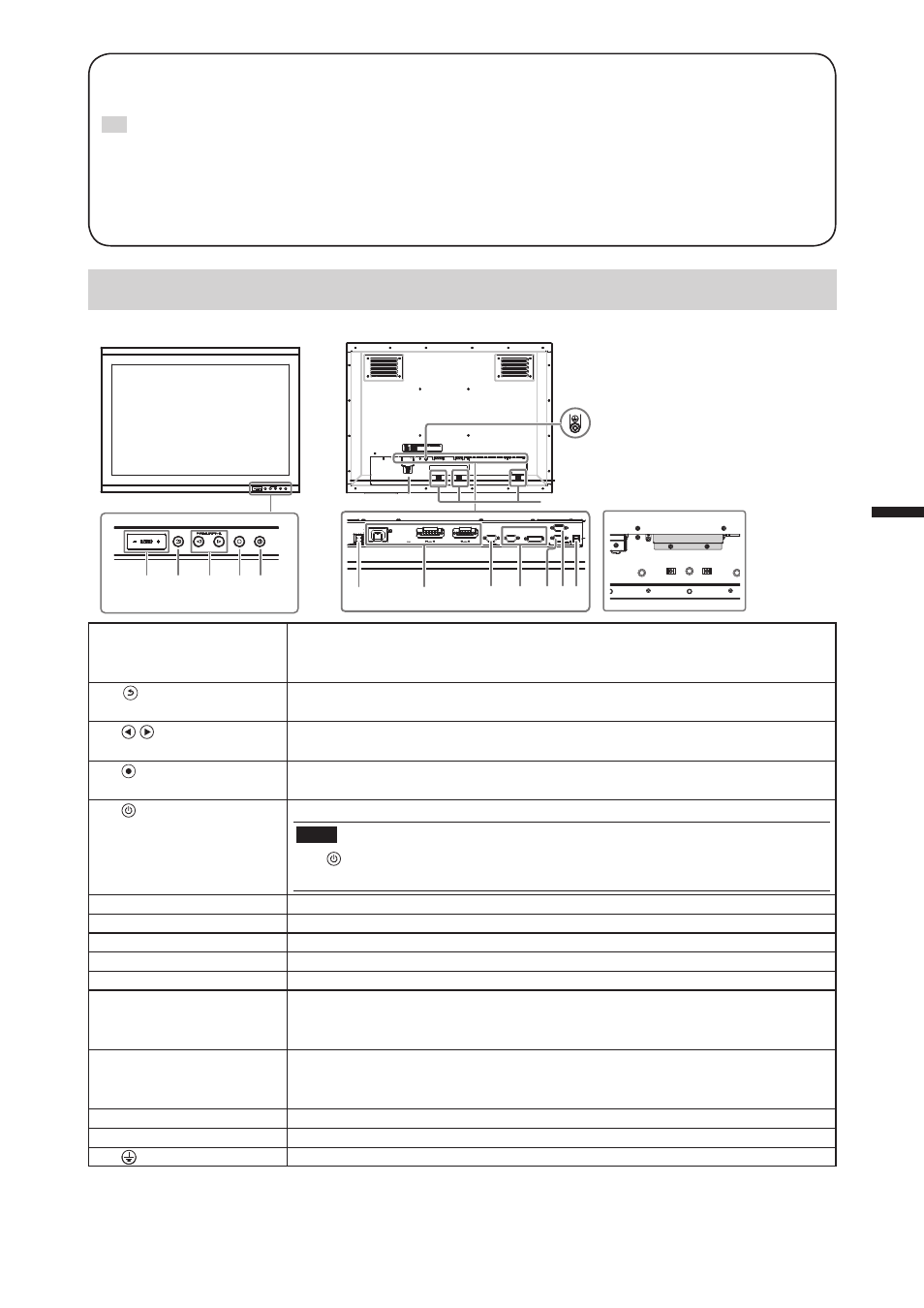

控制和功能
13
1 2 4 5 3
15
14
1112 6 7 8 10 9
1. ECDIS 指示灯 将显示器亮度设置为 ECDIS 调整值时，“ECDIS”这些字符将呈绿色亮起。如
果亮度高于 ECDIS 调整值，“+”将亮起红色；低于该调整值时，“-”将亮起红
色。
2. （RETURN）
按钮 *1
取消设定/调节并退出调节菜单。
3. （BRILLIANCE）
按钮 *1
调节亮度。
4. （ENTER / MENU）
按钮 *1
显示调节菜单，确定菜单屏幕上的某个项目，并保存已调节的值。
5. 按钮 *1 开关电源。
注意
• 按 5秒以上可关闭电源。
（将显示电源关闭的初步信息。）
6. AC主电源开关 打开或关闭AC主电源。
7. 电源输入 左：AC电源连接器 / 中：AC电源端子接线板 / 右：DC电源端子接线板
8. 输出信号连接器 D-Sub微型15针连接器
9. 输入信号连接器 左：D-Sub微型15针连接器 / 右：DVI-D连接器
10. RS-232C端口 D-Sub9针（母）连接器：用于显示器控制
11. RS-232C端口
（仅限于
FDU2603WT）
*2
D-Sub9针（公）连接器：用于触摸屏控制
本产品用作触摸屏显示器时用USB电缆连接RS-232C和显示器。
12. USB端口
（仅限于
FDU2603WT）
*2
上游端口：用于触摸屏控制
本产品用作触摸屏显示器时用USB电缆连接PC和显示器。
13. 电源插头防断开支架 固定电源插头。
14. 电缆固定器（3） 将电缆固定在适当位置以防止断开。
15. 压痕 防护接地端子
*1 显示器开启时，按钮亮橙色灯。
*2 无法同时使用这些端口。电缆连接到这两个端口时，USB端口优先。
* 出厂时，在AC和DC电源端子
接线板上安装了端子接线板
护盖。
中文
