5
Содержимое упаковки
Убедитесь, что все следующие компоненты имеются в упаковке. Обратитесь к местному представителю
EIZO за помощью, если что-либо из перечисленного ниже отсутствует или повреждено.
Примечание
• Сохраните упаковку и материалы для будущего перемещения или перевозки монитора.
• Монитор
• EIZO LCD Utility Disk (CD-ROM)
• Руководство по установке (данное руководство)
• Салфетка для очистки

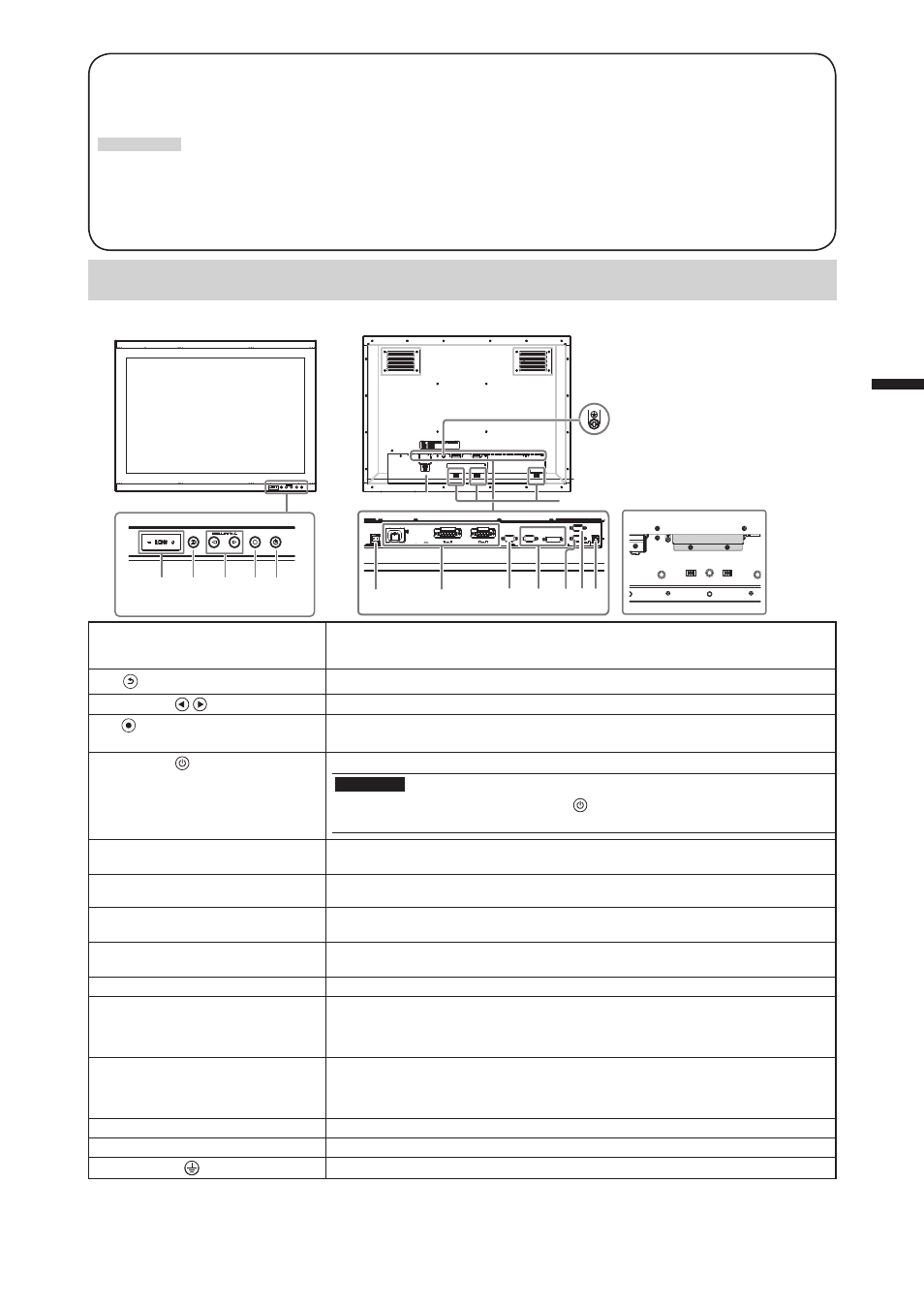

Средства управления и их назначение
* Кожух клеммной коробки
устанавливается на клеммные
коробки питания переменного
и постоянного тока для
транспортировки.
13
1
2
4 5
3
15
14
1112
6
7
8
10
9
1. Индикатор ECDIS
Когда яркость монитора установлена на значение регулировки ECDIS,
буквы «ECDIS» горят зеленым. Если яркость выше значения регулировки
ECDIS, «+» будет гореть красным, если ниже — «-» будет гореть красным.
2.
Кнопка (НАЗАД)
Отмена настройки/регулировки и выход из меню регулировки.
3. Кнопка (BRILLIANCE)
*1
Регулировка яркости.
4. Кнопка (ВВОД/МЕНЮ)
Отображение меню регулировки, определение элемента на экране меню,
а также сохранение настроенных значений.
5. Кнопка
*1
Включение/выключение питания.
Внимание
• Чтобы выключить питание, держите нажатой в течение не менее 5 секунд.
(Появится предупреждающее сообщение о выключении питания).
6. Основной выключатель
питания переменного тока
Включение и выключение основного питания переменного тока.
7. Ввод питания
Слева: разъем питания перем. тока / В центре: клеммная коробка
питания перем. тока / Справа: клеммная коробка питания пост. тока
8. Разъем для
выходного сигнала
15-контактный мини-разъем D-Sub
9. Разъем для
входного сигнала
Слева: 15-контактныймини-разъем D-Sub / Справа: разъем DVI-D
10. Порт RS-232C
9-контактный разъем D-Sub («мама»): для управления монитором
11. Порт RS-232C
(только для FDU2603WT)
*2
9-контактный разъем D-Sub («папа»): для управления сенсорной панелью
Возможность соединения PC и монитора с помощью кабеля RS-232C
при использовании данного изделия в качестве монитора с сенсорной
панелью.
12. Порт USB
(только для FDU2603WT)
*2
Входной порт: для управления сенсорной панелью
Возможность соединения PC и монитора с помощью кабеля USB при
использовании данного изделия в качестве монитора с сенсорной
панелью.
13. Фиксатор силового кабеля Фиксирует силовой кабель.
14. Держатель кабеля (3)
Удерживает кабели на месте для предотвращения разъединения.
15. Отметка
Клемма защитного заземления
*1 При включении монитора эти кнопки загораются оранжевым цветом.
*2 Эти порты нельзя использовать одновременно. Если кабели подключены к обоим портам, предпочтение отдается
USB-порту.
