설치
주의
• 모니터 주위에 충분한 공간이 있는지 확인하고 공기가 순환할 수 있도록 설치하십시오 .
• 설치 위치를 변경한 경우 보정을 수행하십시오 (FDU2603WT 전용 ).
●

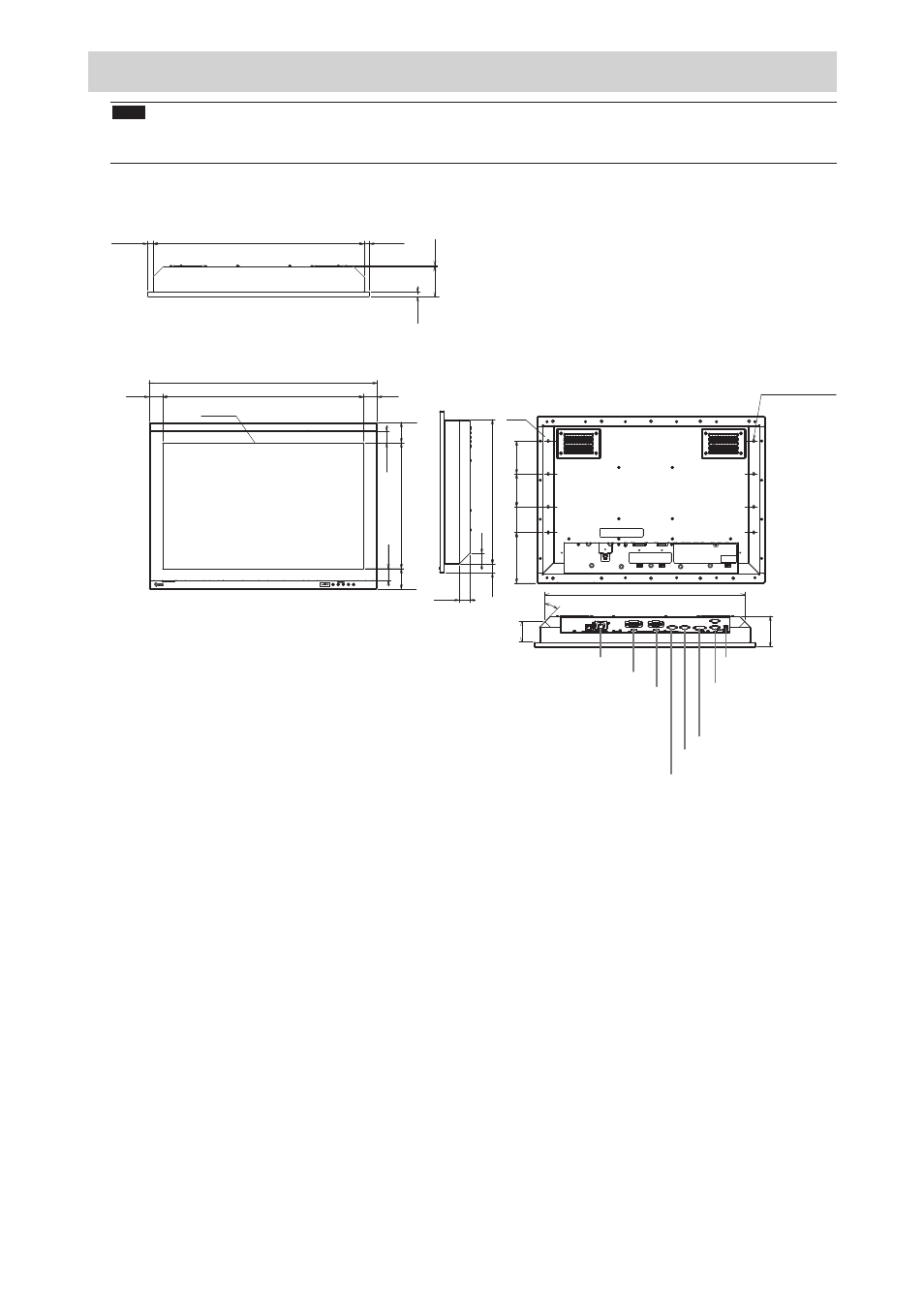

외부
모습
단위
: mm
593
15.5
30
15.5
406
86
13.5
3.2
30
25
562
86
45°
58.1
138.5
70
90
90
8-M6
624
550
344
37
37
56
56
456
32
32
인클로저 장착 구멍
( 좌측 / 우측 4 개 구멍 )
M6
AC 전원 단자 블록
AC 전원 커넥터
DC 전원 단자 블록
출력
: D-Sub 미니 15 핀 커넥터
입력
: D-Sub 미니 15 핀 커넥터
DVI-D 커넥터
D-Sub 9 핀 커넥터
상단
: 터치 패널 제어용
(FDU2603WT 전용 )
하단
: 모니터 제어용
USB 포트
(FDU2603WT 전용 )
표시 영역
