DME64N/DME24NРуководство пользователя
P
anel Operation and Displa
ys
Spectrum Display
41
2
3
4
1
3. Выберите желаемую контрольную точ-
ку из списка.
Аудио сигнал из выбранной контрольной точки
будет выходить через разъем PHONES и загорится
индикатор [MONITOR].
ophle)`mhe
Нажмите кнопку [CANCEL] для перехода к предыдущему экрану
редактирования.
ophle)`mhe
Если функция мониторинга включена (индикатор [MONITOR]
будет гореть непрерывно), можно его отключить, нажав кнопку
[MONITOR].
Функции тестового монитора
Функция тестового монитора позволяет отслеживать
контрольные точки, необходимые для выбора при
помощи приложения DME Designer. Для получения
дополнительной информации см. руководство пользо-
вателя программы DME Designer. Если функция тесто-
вого монитора используется, то изменится контроль-
ная точка, и будет мигать индикатор [MONITOR].
ophle)`mhe
Контрольная точка, выбранная в DME64N/24N - отключена.
Спектральное отображение
Одной из функций монитора также является спект-
ральное многоуровневое отображение по типу анали-
затора для отображения сигналов на выбранной точке
монитора.
ophle)`mhe
Функция спектрального отображения не доступна на панели управ-
ления ICP1
Алгоритм
1. Выберите точку монитора, на которой
вам необходимо видеть спектральное
отображение из списка.
2. Нажмите кнопку ENTER.

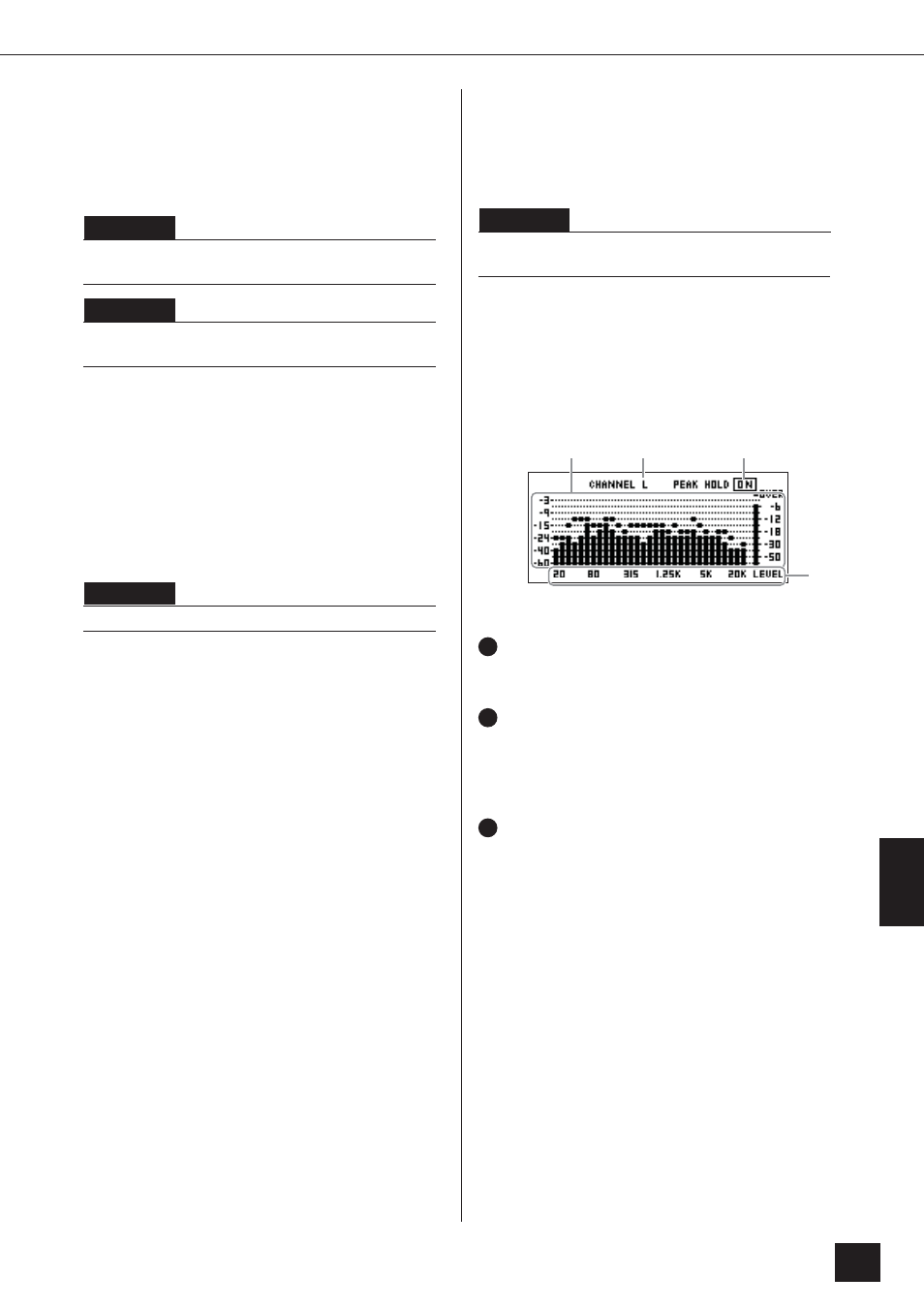

Появится спектральное отображение звукового
сигнала на выбранной точке монитора
1
Частота
На данном рисунке представлены отдельные полосы
частот.
2
Уровень выходного сигнала полосы
частот
Уровень сигнала отдельно отображается на 31 отде-
льной полосе частот.
Уровень на выходе отображается 12 шагами.
3
Удержание пикового уровня
Если функция удержания уровня пиковых сигна-
лов активирована, то, после того как текущая точка
монитора выбрана, уровень пиковых сигналов будет
удерживаться в течение неопределенного времени.
Возврат в исходное состояние выполняется по
истечении одной секунды, после того как функция
удержания сигнала будет выключена. Чтобы активиро-
вать или деактивировать функцию удержания уровня
пиковых сигналов, переместите курсор к настройке
PEAK HOLD ON/OFF и нажмите кнопку [ENTER],
чтобы соответственно активировать или деактивиро-
вать данную функцию.
