Preparation
Setup Procedure
18
Установка
Действия по установке
Следуйте описанным указаниям для подготовки DME64N/24N к эксплуатации.
1. Установите необходимые платы I/O.
См. раздел “Установка платы I/O” на стр. 20 для получения информации.
2. Подсоедините сетевой шнур.
!
ОСТОРОЖНО
Обязательно отключите все устройства перед подключением пи-
тания. Подсоедините зажим для сетевого кабеля для избежания
случайного отсоединения питания.

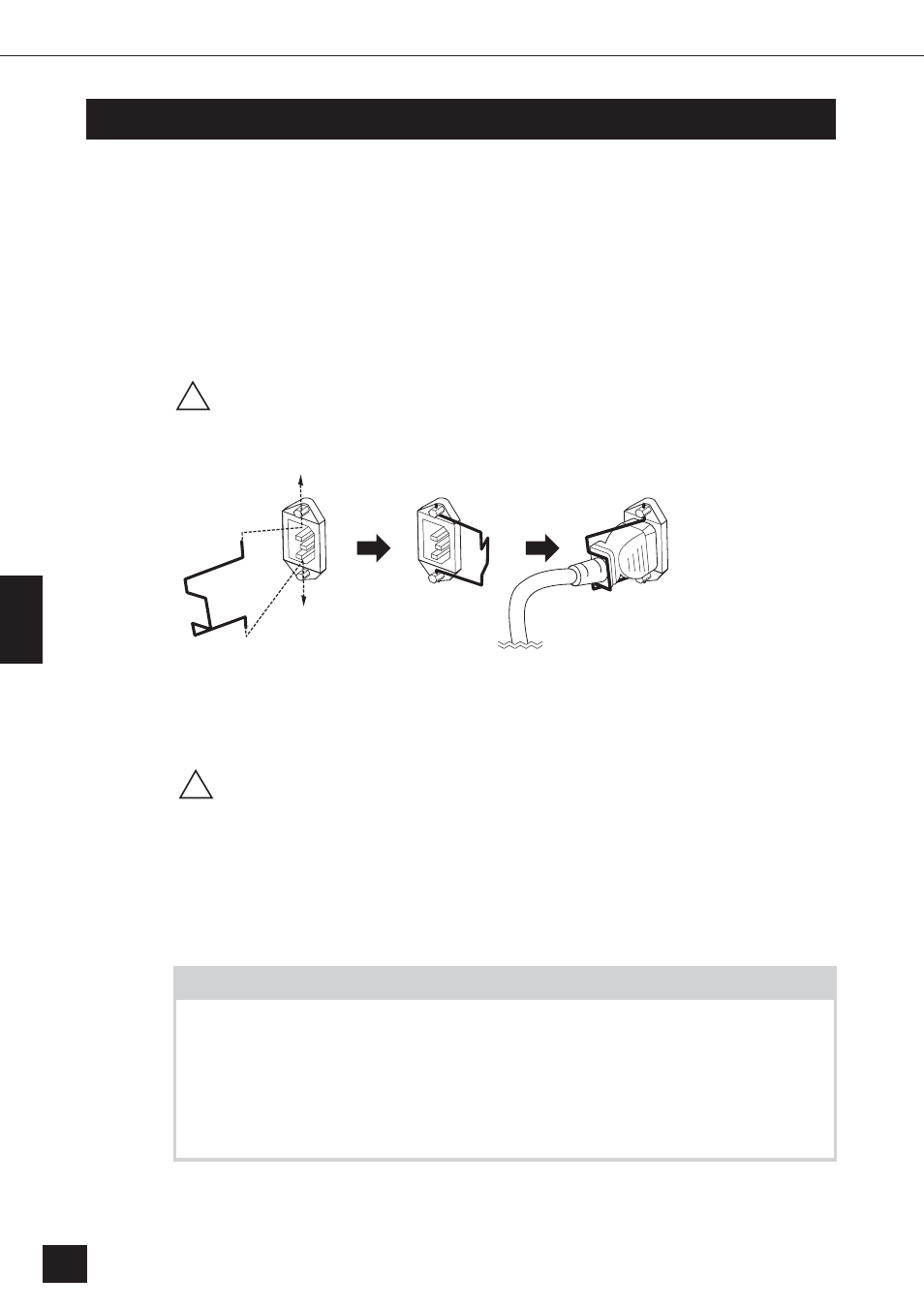

Подсоединение зажима для сетевого кабеля.
Обязательно тщательно заземлите устройство во избежание поражения электрическим током.
Сначала, подсоедините гнездо соединителя сетевого кабеля к разъему [AC IN] на задней панели
DME64N/ 24N, затем подсоедините штекер разъёма к соответствующей сетевой розетке. Убедитесь,
что используемое напряжение соответствует условиям, обозначенным на верхней части устройства.
Обязательно тщательно заземлите устройство во избежание поражения электрическим током.
Сначала, подсоедините гнездо соединителя сетевого кабеля к разъему [AC IN] на задней панели
DME64N/ 24N, затем подсоедините штекер разъёма к соответствующей сетевой розетке. Убеди-
тесь, что используемое напряжение соответствует условиям, обозначенным на верхней части
устройства.
Используйте только сетевой кабель, входящий в поставку с DME64N/24N. Если поставляемый
кабель утерян или поврежден и его необходимо заменить, свяжитесь с вашим продавцом. Ис-
пользование несоответствующего кабеля может привести к пожару или поражению током! Тип,
предоставляемого в комплекте с DME64N/24N сетевого кабеля может отличаться в зависимости
от страны, в которой он приобретен (третий контакт может предоставляться для заземления).
Неправильное подключение заземляющего провода может привести к риску поражения электри-
ческим током. Не видоизменяйте штепсель, предусмотренный для DME64N/24N. Если штепсель
не подойдет к розетке, вызовите электрика для установки соответствующей розетки. Не исполь-
зуйте штепсельный переходник, который деактивирует заземляющий провод.
!
ВНИМАНИЕ
Монтаж защитной крышки
Отверстия под винт для монтажа защитной крышки (размер M3) предусмотрены на передней па-
нели устройства. Интервалы шириной 423 мм и 96 мм (DME64N) / высотой 52 мм (DME24N). См.
раздел “Габариты” на стр. 67 для получения дальнейшей информации. Защитную крышку, изго-
товленную клиентом или подрядчиком можно прикрепить к передней панели при помощи данных
монтажных отверстий во избежание случайной эксплуатации. Корпорация Yamaha не поставляет
защитную крышку. При монтаже крышки, убедитесь, что используемые винты входят не глубже
15 мм в переднюю панель. Кроме того, чтобы крышка не соприкасалась с элементами управления
панели, между передней панелью и крышкой должно быть расстояние около 20 мм.
