DME64N/DME24NРуководство пользователя
P
anel Operation and Displa
ys
Utility Displays
50
1
2
3
4
5
COM (422)
Позволяет осуществлять управление с внешних
контроллеров AMX и Crestron типа через и интер-
фейс RS-232C, используя DME протокол связи*.
MIDI (232C)
Позволяет осуществлять управление с DME64N/
DME24N устройств с внешних MIDI – контролле-
ров через интерфейс RS-232C.
MIDI (422)
Позволяет осуществлять управление DME64N/
DME24N устройств с внешних MIDI -контролле-
ров через интерфейс RS-422.
Удаленный Ctrl (232C)
Позволяет осуществлять управление DME64N/
DME24N устройств с внешних устройств через
интерфейс RS-232C.
Удаленный Ctrl (422)
Позволяет осуществлять управление DME64N/
DME24N устройств с внешних устройств через
интерфейс RS-422 interface.
* За подробной информацией по DME протокол
связи обращайтесь к документу “DME Remote Control
Protocol Specifi cations”. Информацию по документу
“DME Remote Control Protocol Specifi cations” мож-
но найти на веб-странице Yamaha Pro Audio (http://
www.yamahaproaudio.com/).
ophle)`mhe
Данная функция не может быть настроена, если Internal HA Ctrl
настроен не удаленный режим.

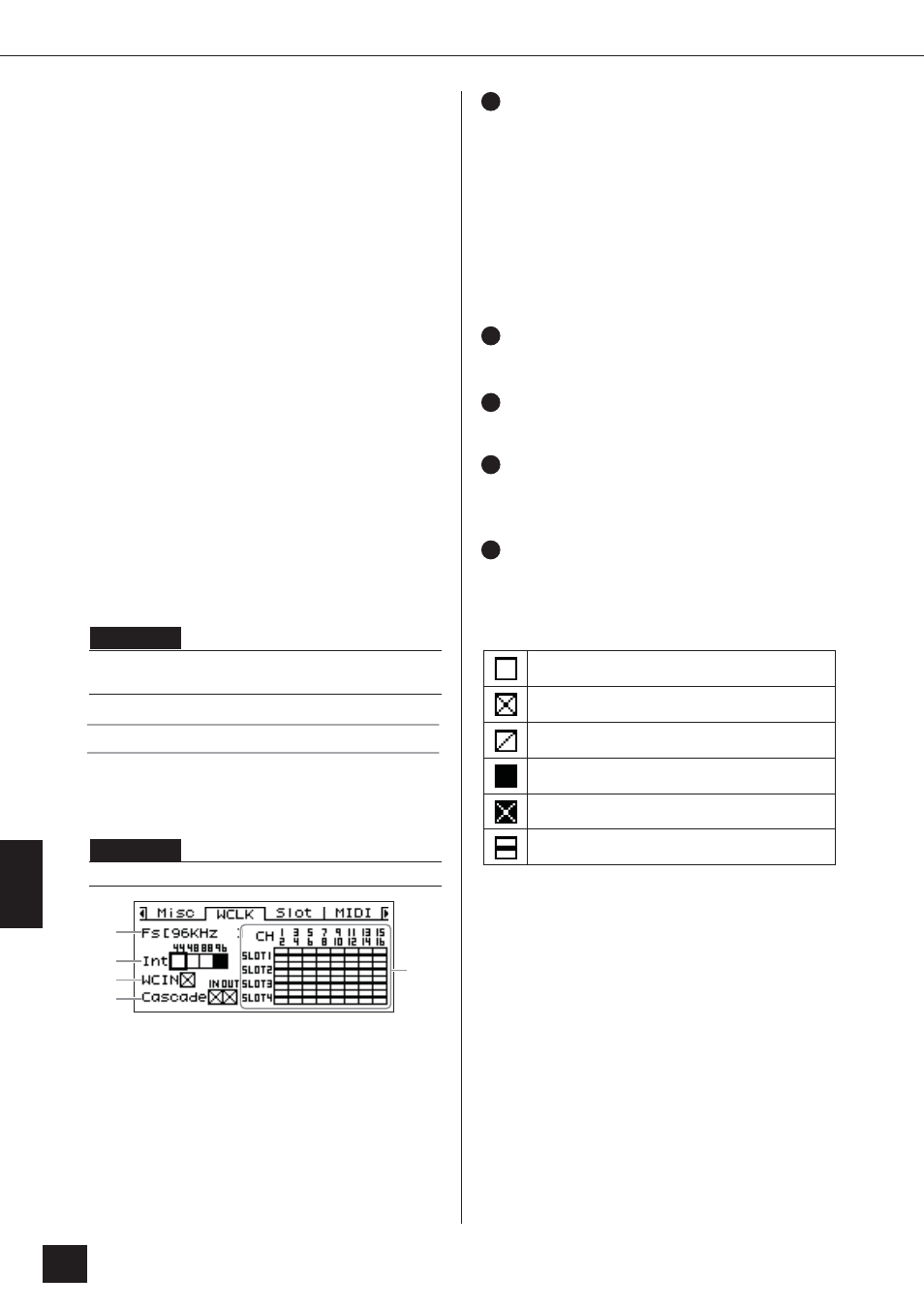

Страница набора заданных значений синхронизирующих импульсов слов
Отображает состояние входящих сигналов синх-
роимпульсов и позволяет осуществить установку
DME64N/24N ведущего устройства синхронизирую-
щих импульсов слов.
ophle)`mhe
Данная страница не отображается на ICP1.
1. Используйте клавиши управления курсором
[ ][ ] [ ][ ] для выбора одного из
квадратичных блоков, представляющих до-
ступные источники выбора задающего генера-
тора синхроимпульсов.
2. Нажмите на кнопку [ENTER], чтобы выбрать
задающий генератор синхроимпульсов
1 Fs
Текущая частота посылок управляющего устройства
синхронизирующих импульсов слов. Приведенное здесь
значение определяется сигналом системного управляющего
устройства синхронизирующих импульсов. Чтобы выбрать
устройство, которое должно использоваться как ведущее,
переместите курсор к соответствующему двухскоростному
генератору синхроимпульсов на данном дисплее – [WORD
CLOCK IN] генератору синхроимпульсов, генератору
синхроимпульсов с каскадным соединением или генерато-
ру синхроимпульсов с разъемным соединением (гнездом),
например – и нажмите на кнопку ENTER.
2 Int
Настраивает частоту внешнего генератора синхроим-
пульсов– 44,1 кГц, 48 кГц, 88,2 кГц, or 96 кГц.
3 WCIN
Отображает состояние сигнала синхроимпульсов на
[WORD CLOCK IN] коннекторе.
4 Каскадное соединение
Отображает состояние синхроимпульсов на коннекто-
ре каскадного соединения на входе [CASCADE IN] и
[CASCADE OUT] каскадного соединения на выходе.
5 Гнездо1~4
Отображает состояние сигналов синхроимпульсов
на входе через платы ввода-вывода, установленных в
гнезде для плат ввода-вывода.
Значки статуса
Сигнал синхронизации поступает; данный сигнал может быть
выбран как сигнал синхронизации DME64N/DME24N
Отсутствие сигнала синхронизации (не может быть вы-
бран как задающий генератор синхроимпульсов)
Сигнал синхронизации поступает, но не находится в синхрони-
зации с сигналами задающего генератора синхроимпульсов
На текущее время выбирается как синхронизирующие
импульсы слов DME64N/DME24N
На текущее время выбирается как синхронизирующие импульсы слов
DME64N/DME24N, однако сигнал синхронизации не является используемым
Канал разъема неактивный, или плата ввода-вывода в
гнезде отсутствует
