DME64N/DME24NРуководство пользователя
Connecting to an External De
vice
Cascade Connection ([Cascade] Connectors) (DME64N only)
31
DME64N DME64N
PM5D DME64N DME64N
Каскадное подключение (Разъемы [CASCADE]) (только для DME64N)
Разъем [CASCADE] на задней панели можно подключить к разъему [CASCADE] на другом устройс-
тве DME64N/24N или другом совместимом устройстве при помощи специального каскадного кабеля
для двухсторонней передачи управляющих, аудио сигналов и сигналов синхронизирующих импуль-
сов слов. Направление связи автоматически переключается на однонаправленное направление при
подключении микшера, такого как PM5D или на двунаправленное направление при подключении к
другому устройству DME64N/24N.В однонаправленном режиме, поток аудио сигналов идет от разъема
[CASCADE OUT] к разъему [CASCADE OUT]. В двунаправленном режиме, поток сигналов также воз-
никает в обратном направлении через тот же самый кабель. Общее количество аудио каналов, которые
можно подключить к микшеру или устройству DME64N/24N - 32. Синхронизирующие импульсы
слов непрерывно поступают как из коннекторов [CASCADE IN] так и из [CASCADE OUT] и принима-
ются соответствующим коннектором [CASCADE IN] или [CASCADE OUT] подключенного устройс-
тва. Во всех случаях, разъем [CASCADE OUT] одного устройства необходимо подключить к разъему
[CASCADE IN] другого устройства. Не подключайте [CASCADE IN] к [CASCADE IN] или [CASCADE
OUT] к [CASCADE OUT].
ophle)`mhe
Максимальная длина специальных каскадных кабелей, не включенных в поставку
Однонаправленное каскадное подключение: 200 м (44,1/48 кГц), 100 м (88,2/96 кГц)
Двунаправленное каскадное подключение: 100 м (44,1/48 кГц), 30 м (88,2/96 кГц)

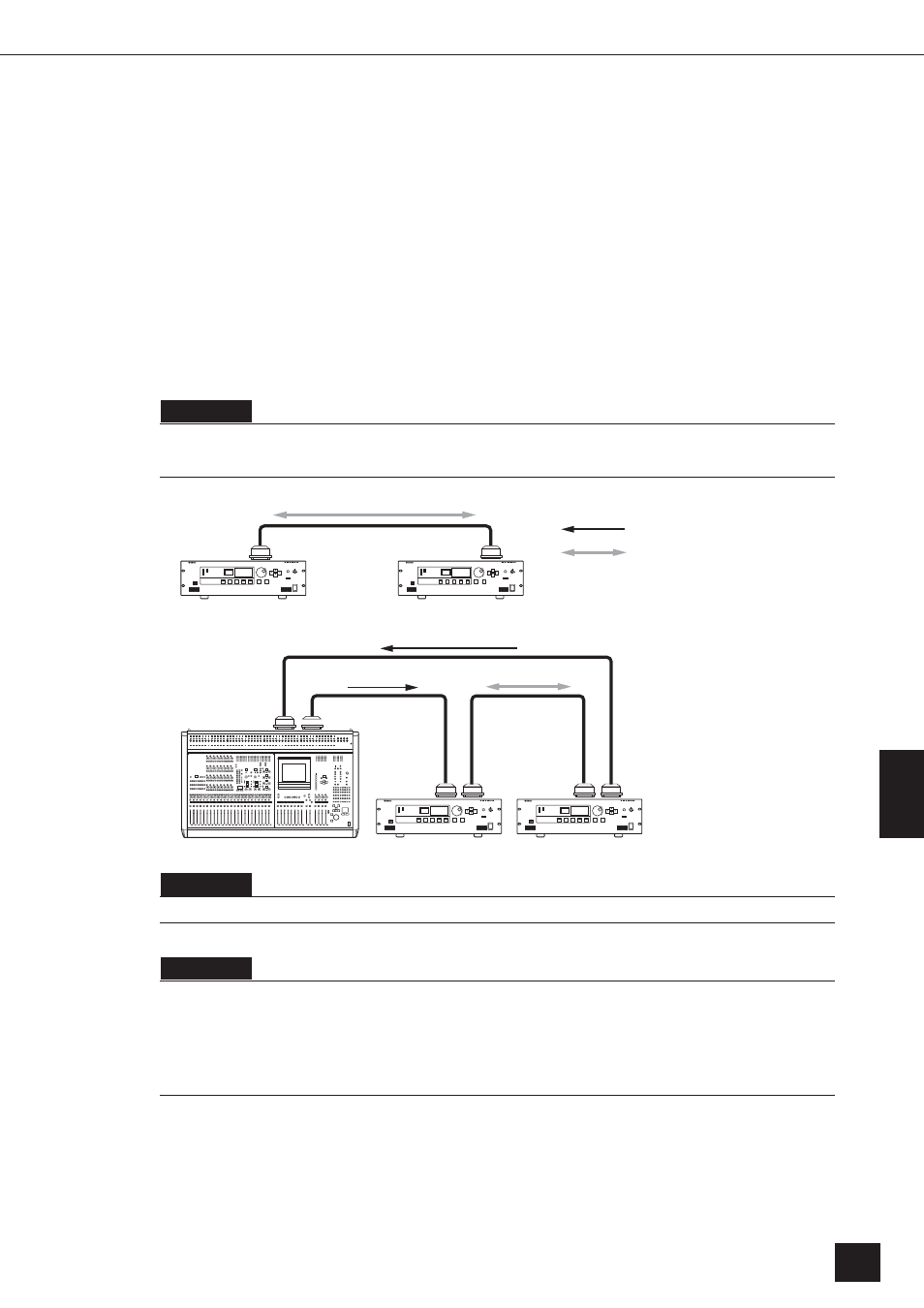

Пример каскадного подключения
Выход Вход
Однонаправленное каскадное подключение
Двунаправленное каскадное подключение
68-контактный полушаговый кабель D-SUB
Выход
Выход Выход
Вход
Вход Вход
68-контактный полушаговый кабель D-SUB
68-контактный
полушаговый
кабель D-SUB 68-контактный
полушаговый
кабель D-SUB
ophle)`mhe
Никогда не создавайте полный каскадный контур при помощи только устройств DME64N!
ophle)`mhe
Кроме того, возможно дистанционно управлять устройствами серии DME с PM5D через каскадное подключение. В таких случаях,
назначьте ближайшее устройство DME64N микшеру PM5D как мастер группы устройств. При использовании DME64N/24N
вместе с приложением DME Satellite, необходимо назначить DME Satellite мастером.
Еще один метод дистанционного управления серией DME с PM5D - посредством подключений CobraNet для плат MY16-C или
MY16-CII
Все устройства серии DME, управляемый с PM5D должны быть в одной и той же группе устройств, а ведущий адрес мастера груп-
пы устройств должен быть установлен на “2”.
Подключение MIDI (Коннекторы [MIDI])
