DME64N/DME24NРуководство пользователя
Connecting to an External De
vice
WORD CLOCK Connection ([WORD CLOCK] Connectors)
32
WC OUT
(BNC) WC IN
(BNC)
DME64N/24N
WC OUT (BNC)
WC IN (BNC) WC IN (BNC) WC IN (BNC) WC IN (BNC)
DME64N/24N DME64N/24N DME64N/24N DME64N/24N
WC OUT
(BNC) WC OUT
(BNC)
WC OUT (BNC)
WC IN
(BNC) WC IN
(BNC) WC IN
(BNC)
DME64N/24N DME64N/24N DME64N/24N

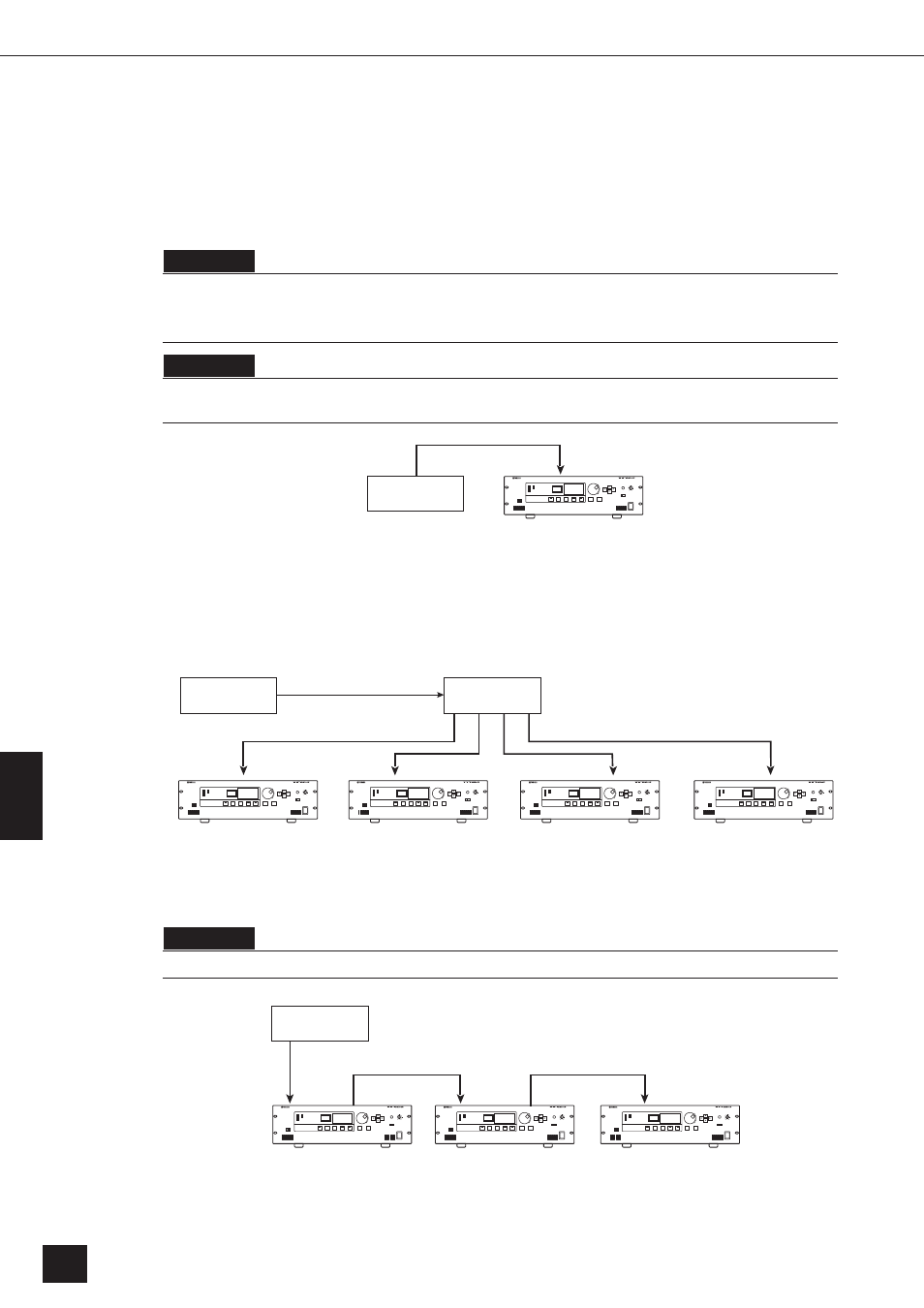

Подключение WORD CLOCK (синхронизирующие
импульсы слов) (Разъемы [WORD CLOCK IN])
Сигналы синхронизирующих импульсов слов передаются для внешних и из внешних устройств через разъемы
[WORD CLOCK IN] и [WORD CLOCK OUT]. Разъем [WORD CLOCK OUT] можно использовать для передачи
синхронизирующих импульсов слов DME64N/ 24N внешнему оборудованию. Синхронизирующие импульсы
слов подаются непрерывно устройством DME64N/24N во время нормальной работы. Сигнал синхронизирую-
щих импульсов слов из внешнего устройства можно получить через разъем [WORD CLOCK IN].
ophle)`mhe
Кроме того, синхронизирующие импульсы слов можно получить и передать через плату mini-YGDAI, установленную в слот I/O
или разъемы [CASCADE IN] и [CASCADE OUT].Необходимо указать будет ли DME64N/24N использовать внутренние или
внешние синхронизирующие импульсы слов для синхронизации. См. вкладку WCLK экрана Utility, описанной на стр. 50 данного
руководства для получения дополнительной информации.
ophle)`mhe
Устройство, передающее сигнал синхронизирующих импульсов слов, который будет использоваться другими устройствами для
синхронизации, называется “мастер синхронизирующих импульсов слов”, в то время как устройства, принимающие синхронизи-
рующие импульсы слов называются “ведомыми синхронизирующих импульсов слов”.
Мастер синх-
ронизирующих
импульсов слов
Ведомый синхронизирующих
импульсов слов
Мастер синх-
ронизирующих
импульсов слов
Распределительная
коробка синхронизиру-
ющих импульсов слов
Ведомый синхронизирующих
импульсов слов
Ведомый синхронизирующих
импульсов слов
Ведомый синхронизирующих
импульсов слов
Ведомый синхронизирующих
импульсов слов
Мастер синх-
ронизирующих
импульсов слов
Ведомый синхронизирующих
импульсов слов
Ведомый синхронизирующих
импульсов слов
Ведомый синхронизирующих
импульсов слов
Подключение распределительной коробки
Цепочная связь
ophle)`mhe
Данный метод не рекомендуется для крупных систем.
Подключение WORD CLOCK (синхронизирующие импульсы слов)
