DME64N/DME24NРуководство пользователя
P
anel Operation and Displa
ys
Utility Displays
55
1
2
3
PM5D DME64N DME64N
IN OUT
OUT
DME64N
IN IN OUT
Unit No = 01 Unit No = 02 Unit No = 03
4 Коэффициент усиления
Выполняет индивидуальную настройку коэффици-
ента усиления по каждому каналу предварительного
усилителя. Редактирование выполняется с использова-
нием алгоритма редактирования “Numeric Parameters”,
описанного на стр. 36.
Коэффициент усиления DME24N внутреннего предварительного
усилителя может быть настроен с приращением от +10 dB до –60
dB с 1-dB приращением . Внутренние электрические переключатели
в точке–45-dB , звук сигнала автоматически приглушается в этой
точке для предотвращения появления шума. AD8HR коэффициент
усиления может быть настроен с +10 dB до–62 dB в 1-dB шагах,
а коэффициент усиления может быть настроен AD824 с +10 dB
до–62 dB в6-dB шагах.
ophle)`mhe
5 +48В
Выполняет индивидуальное включение/подключение
фантомного питания для каждого канала предвари-
тельного усилителя.
Используйте кнопки
[ ] и [ ► ] для перемещения кур-
сора к требуемому каналу, затем нажмите кнопку [ENTER]
для включения/выключения фантомного питания для
данного канала.
• Всегда отключайте фантомное питание, если
оно не требуется.
• Фантомное питание должно использоваться
только для конденсаторного микрофона, ис-
пользующего фантомное питание. Включение
источника фантомного питания при наличии
подсоединенного оборудования другого типа
может привести к повреждению этого обору-
дования. Сбалансированные конденсаторные
микрофоны при этом повреждены не будут.
• Для предотвращения повреждения динами-
ков и, возможно, слуха необходимо отключать
усилитель мощности при включении/отключе-
нии фантомного питания. Можно также умень-
шить уровень выходящих сигналов (стр. 39).
6. Главный переключатель фантомного
питания (только AD8HR )
Отображает общее состояние источника фантомного
питания ВКЛЮЧЕНО или ВЫКЛЮЧЕНО.
7. Фильтр высоких частот (только для
AD8HR)
Выполняет индивидуальное подключение/отклю-
чение фильтра высоких частот для каждого канала
AD8HR предварительного усилителя. Данный пара-
метр доступен только для AD8HR предварительного
усилителя. Используйте кнопки
[ ] и [ ► ] для
выбора канала, а затем нажмите на кнопку [ENTER]
для выполнения подключения/отключения фильтра
высоких частот к данному каналу.
8. Частота фильтра высоких частот High-
pass (только для AD8HR)
Выполняет индивидуальную настройку частоты фильтра
высоких частот для каждого канала AD8HR предвари-
тельного усилителя. Данный параметр доступен только
для AD8HR предварительного усилителя. Редактирова-
ние выполняется с использованием алгоритма редакти-
рования “Numeric Parameters”, описанного на стр. 36.
!
ОСТОРОЖНО

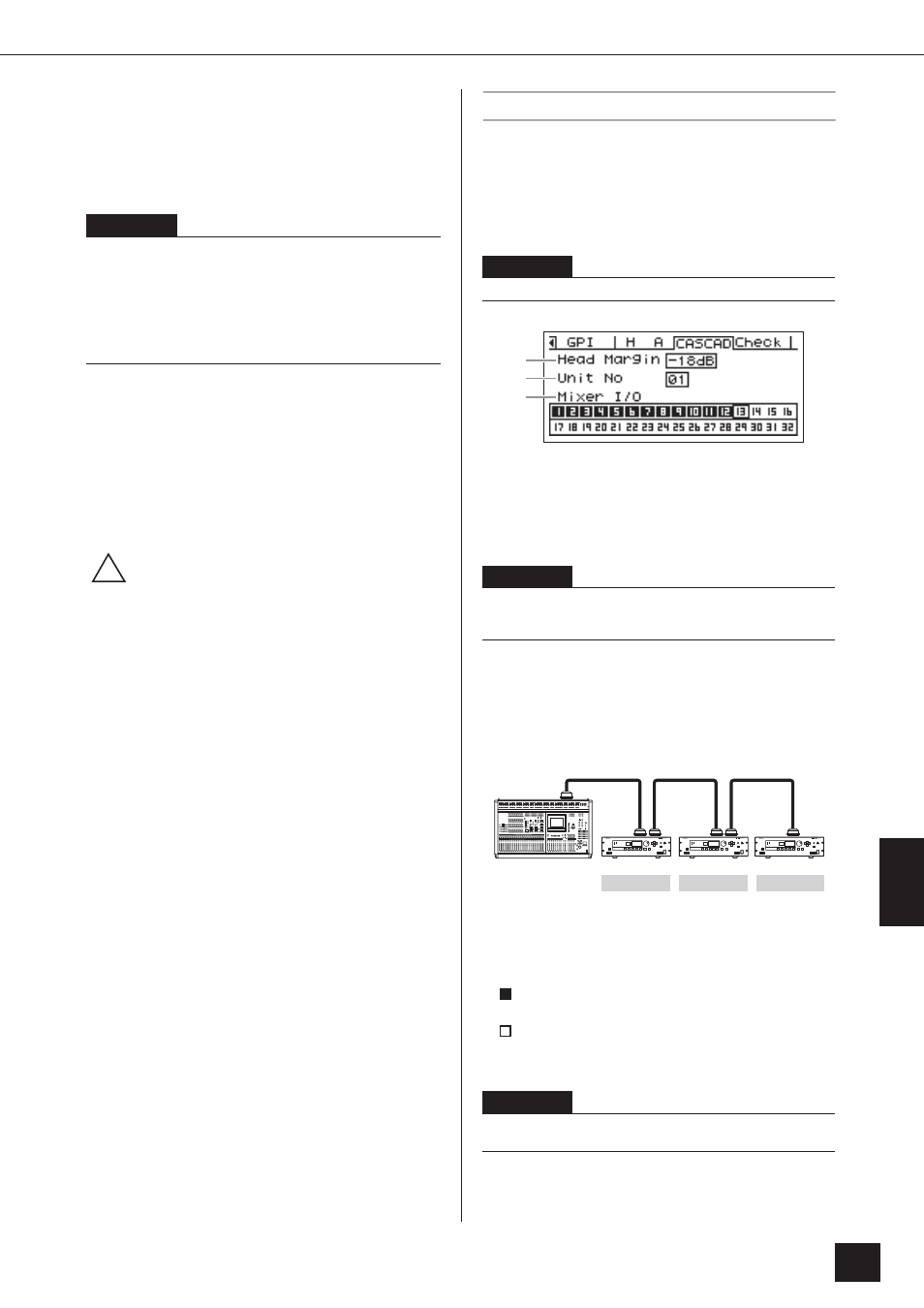

Страница набора заданных значений каскадного соединения
Отображает состояние [CASCADE] коннекторов.
За подробной информацией обращайтесь к п.
“CASCADE Connection” на стр. 31
Настройки выполняются в приложении DME
Designer, работающем на подсоединенном компью-
тере.
Данная страница отображается только на DME64N.
ophle)`mhe
1. Верхнее поле
Отображает состояние верхнего поля передаваемых
звуковых сигналов через [CASCADE] коннекторы.
0dB: Верхнее поле 0 dB.
-18dB: Верхнее поле is -18 dB.
Настройка верхнего поля используется только при подключении к
микшеру. Если такое подключение отсутствует, верхнее поле авто-
матически настраивается на 0 dB.
ophle)`mhe
2 Обозначение устройства
Показывает, каким по счету находится устройство в
начале цепи каскадного соединения.
3 Микшер ввода-вывода
Отображает состояние каналов, которые использу-
ются для звуковых сигналов, каскадно передаваемых
микшеру
: Передача и получение звуковых сигналов будет
выполняться к/от микшера через каналы
: Передача и получение звуковых сигналов будет
выполняться через канал между DME64N/ 24N
устройствами.
Проверьте, что настройки микшера ввода-вывода такие же, как и для
всех DME64N/24N каскадных устройств.
ophle)`mhe
