DME64N/DME24NРуководство пользователя
The Contr
ols and Connector
s

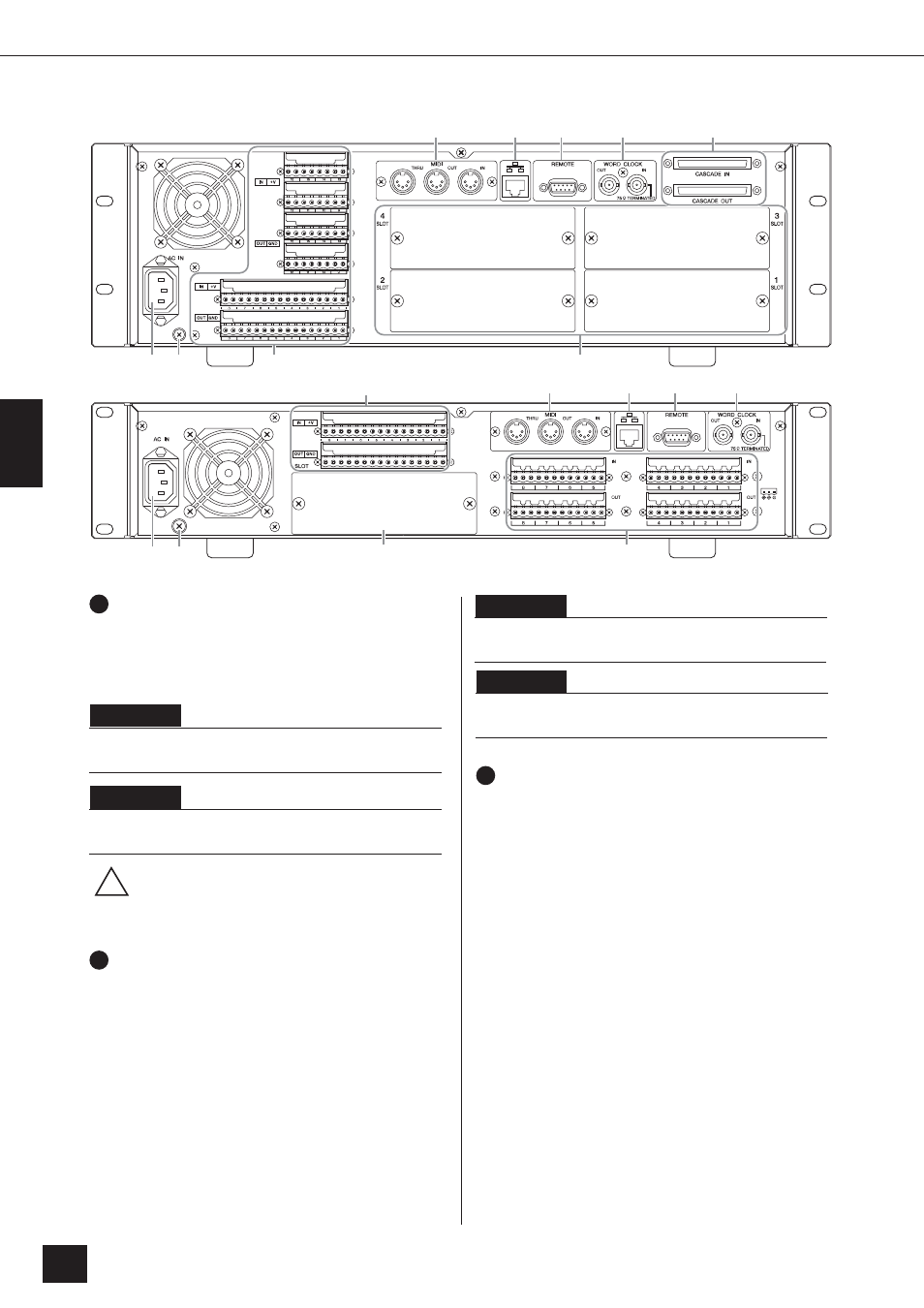

Rear Panel
16
3
8
3
2
2
1
)
6
5
7
4
1
9
5
6
7
4
9
DME64N
DME24N
Задняя панель
1
Разъем [AC IN]
Это трехконтактный сетевой разъем. Используется
сетевой кабель для подведения питания к данному
разъему. См. раздел “Установка” на стр. 18 для получе-
ния дальнейшей информации.
ophle)`mhe
Воспользуйтесь прилагаемым зажимом для сетевого кабеля для
избежания случайного отсоединения питания.
ophle)`mhe
При подключении к двухконтактной сетевой розетке используйте
прилагаемый штепсельный переходник.
!
ВНИМАНИЕ
Даже при отключении питания, ток все равно
подходит к изделия на минимальном уровне.
Если инструмент долго не эксплуатируется,
обязательно вынимайте вилку из розетки.
2
Винт заземления
Поставляемый сетевой кабель оснащен трехконтакт-
ной штепсельной вилкой, заземляющей устройство
при подключении к соответствующей трехконтактной
сетевой розетке. При подключении к двухконтактной
розетке, оснащенной винтом заземления, используйте
поставляемый штепсельный переходник и подсоеди-
ните заземляющий провод переходника к винту зазем-
ления. При подключении к двухконтактной розетке,
не оснащенной винтом заземления, обязательно под-
соедините винт заземления DME64N/24N к утверж-
денной точке заземления. Надлежащее заземление
может существенно уменьшить фон, шум и помехи
при стабилизации фазы и изображения.
3
Разъем [GPI]
Данный разъем Euroblock предоставляет доступ к
универсальному интерфейсу GPI устройства для пере-
дачи управляющих сигналов, как к внешнему обору-
дованию, так и из него. Модель DME64N оснащена
16 каналами ввода и вывода GPI , тогда как модель
DME24N оснащена 8 каналами. Каждый канал ввода
обладает разъемом IN и +V. Каждый канал вывода
оснащен разъемом OUT и GND. Открытое напря-
жение на разъеме составляет 5 В, тогда как разъем IN
обнаруживает изменения напряжения от 0 В ~ 5 В.
Терминалы OUT выводят либо сигнал “L” или “H”
на уровне TTL. См. раздел “Подключение GPI ([GPI]
разъемы)” на стр. 33 для получения информации о
подключении.
ophle)`mhe
Убедитесь, что устройство надежно заземлено к одной точке зазем-
ления (например, либо через трехконтактное подсоединение, либо
через винт заземления).
ophle)`mhe
Подключайте устройство только к одной точке заземления.
Подключение устройства к более, чем одной точке заземления может
привести к контурам заземления и вызвать усиленный фон и шум.
