DME64N/DME24NРуководство пользователя
Connecting to an External De
vice

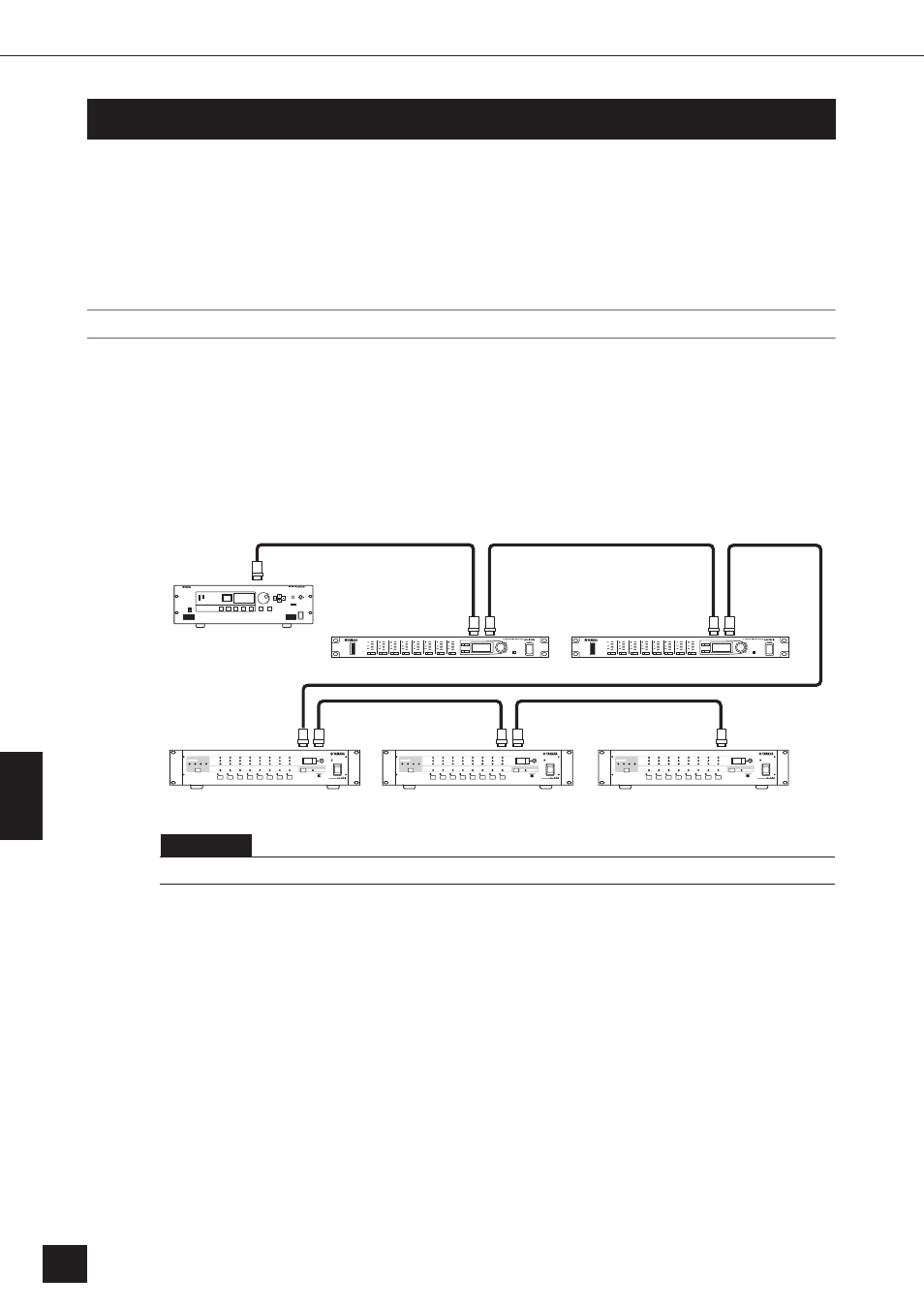

Remote Connection ([REMOTE] Connector)
28
REMOTE
HA REMOTE 2
HA REMOTE 1
HA REMOTE 1
HA REMOTE 2
AD8HR
AD8HR
AD824
AD824
AD824
DME64N/24N
COM PC/RS-422
COM RS-422
COM PC/RS-422
COM RS-422
COM PC/RS-422
Set to HA Control
(RS-422)
Подключение внешнего устройства
Дистанционное подключение (Разъем [REMOTE])
Коннектор [REMOTE] устройства DME64N/24N можно подключить к удаленно-управляемым пред-
варительным усилителям НЧ Yamaha AD8HR или AD824 (предусилители), цифровые микшеры или
контроллеры, совместимые с RS-232C (например, фирмы AMX или Crestron).Кроме того, коннектор
[REMOTE] передает и принимает сообщения MIDI.
Управление внешним предварительным НЧ-усилителем при помощи DME64N/24N.
Можно дистанционно управлять установками предварительных НЧ-усилителей AD8HR или AD824 при
помощи DME64N/24N.Можно подключить до восьми предварительных НЧ-усилителей AD8HR/AD824.
При подключении AD8HR или AD824, обязательно установите параметр “Remote” вкладки “MISC” экрана
“Utility” на значение “HA Control (RS422)” (см. руководство на стр. 49). Кроме того, внесите изменения в
любую другую установку, кроме “HA Control (RS422)” когда устройство подключено. Это может привести к
поломке устройства.
При подключении к сочетанию предварительных НЧ-усилителей AD8HR и AD824, обязательно размес-
тите устройства AD8HR в цепи как можно ближе к DME64N/24N, иначе устройства AD8HR или AD824
могут некорректно распознаваться DME64N/24N.
9-контактный кабель D-SUB (межзвеньевой кроссовер)
ophle)`mhe
Через соединение REMOTE передаются и принимаются только управляющие сигналы. Звук необходимо подключать отдельно.
Дистанционное подключение (Разъем [REMOTE])
