DME64N/DME24NРуководство пользователя
A
udio I/O Connection
26
3mm
7mm
30mm
Подключение аудио I/O
Аналоговое аудио подключение (Разъемы [IN] и [OUT]) (только модель DME24N)
DME24N включает разъемы [IN] и [OUT] для 8 каналов аналогового аудио ввода и вывода. Подключите
прилагаемые штепсели Euroblock, как показано ниже. Коэффициент усиления предварительного усили-
теля и установки фантомной мощности можно установить на экране Utility вкладки HA, описанной на
стр. 54 данного руководства или через приложение DME Designer.

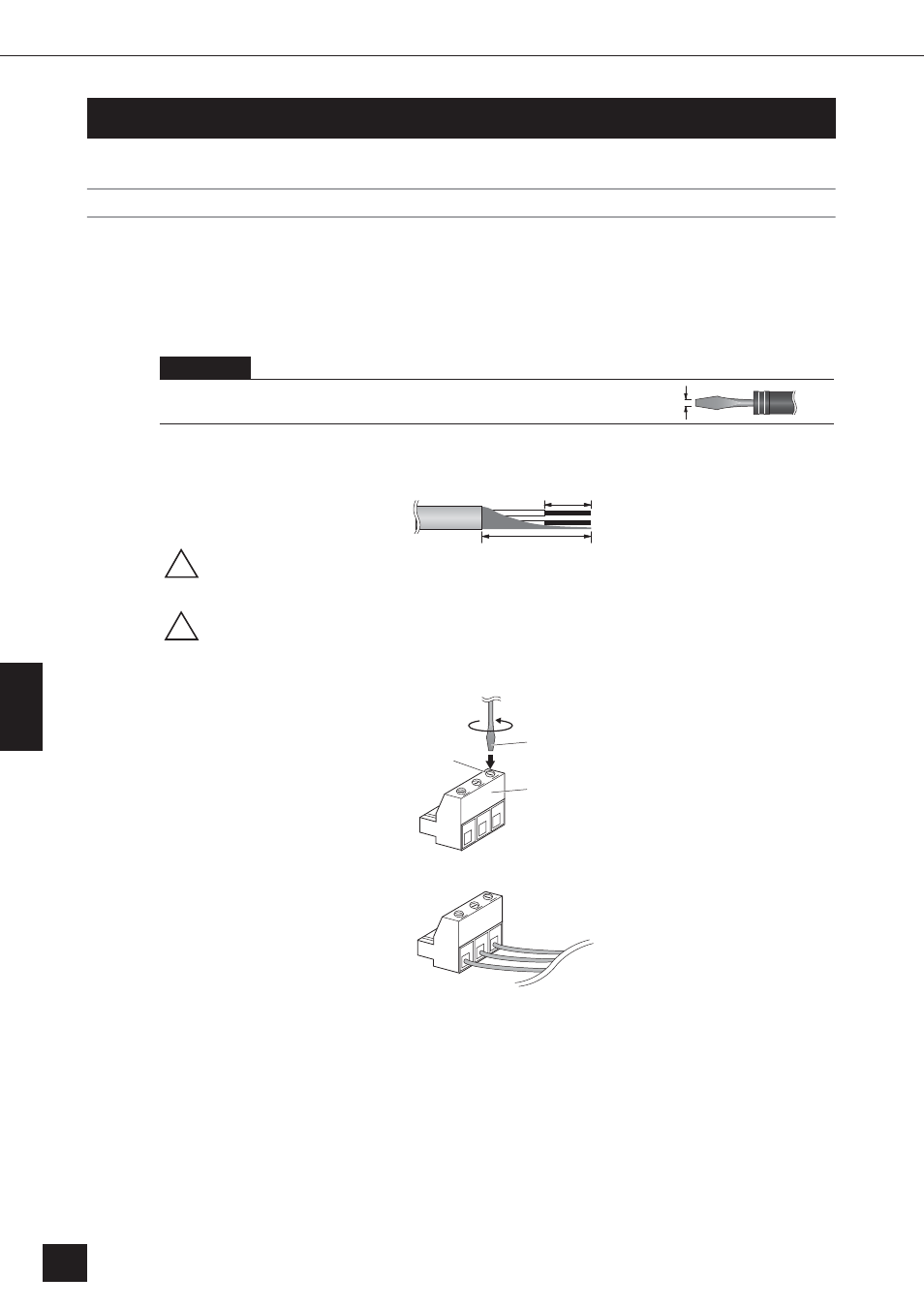

Подключение Euroblock
ophle)`mhe
Рекомендуется использовать отвёртку для круглых гаек со шлицем на торце с шириной
полотна около 3 мм.
1. Подготовьте кабели для подключения к штепселю Euroblock, как показано ниже.
Экранированный кабель
!
ОСТОРОЖНО
!
ВНИМАНИЕ
Обязательно используйте экранированный кабель
Не паяйте (покрывайте припоем) оголенные участки кабеля.
2. Ослабьте присоединительные винты
Ослабить.
Отвёртка для круглых гаек
со шлицем на торце
Штепсель Euroblock
Присоединительный
винт
3. Вставьте кабели.
4. Надежно затяните присоединительные винты.
Потяните за кабели (не сильно), чтобы убедиться, что они надежно закреплены.
По
дк
лю
чение
ау
дио
I/O
30мм
7 мм
