Регуляторы USB 1-2 Level/USB 3-4 Level
Регуляторы USB 1-2 Level и USB 3-4 Level отвечают за подъем и срез уровня сигнала,
поступаемого в компьютер через USB-порт. Необходимо использовать данную
функцию, если сигнал входящего источника (микрофон, гитара, линейный источник) не
оптимизирован под программу записи звука (с информацией о proper уровнях записи
можно ознакомиться в Руководстве Пользователя Pro Tracks). Если сигнал воспринимается
программой Pro Tracks как слишком сильный, необходимо понизить его уровень с
помощью регуляторов. Регуляторы USB 1-2 Level и USB 3-4 Level контролируют уровень
звука для каждой из выходных пар USB. Например, если для источника USB 1-2 выбран
параметр SUMMIC, вместе с повышением уровня микрофонного сигнала на USB 2 до 6 дБ
будет также подниматься и уровень суммированного сигнала, идущего на USB 1 до 6 дБ.
Для увеличения/уменьшения уровня сигнала, идущего в компьютер необходимо:
1. Play/sing проверьте уровень сигнала, поступающего в звукозаписывающее устройство
(с информацией об отображении уровня поступаемого сигнала можно ознакомиться в
Руководстве Пользователя Pro Tracks).
2. Используйте соответствующий регулятор для подъема или среза сигнала, идущего
в звукозаписывающее устройство. Уровень сигнала можно изменять от -6 дБ (USB1-2-6) до
+24 дБ (USB1-2 24).
Использование напольного переключателя RPxFC при записи
RPx400 имеет джековое гнездо для напольного переключателя. Это дает возможность
подключить дополнительный переключатель RPxFC для управления записывающим
процессом. Данный трехкнопочный переключатель выполняет функции воспроизведения,
начала и остановки записи (
PLAY, RECORD, STOP/UNDO). RPxFC – идеальное подспорье
в записи. Его наличие позволяет задействовать переключатели RPx400 только для смены
пресетов и каналов усилителя (amp channels), а процессами записи программы Pro
Tracks управлять непосредственно с RPxFC. При подключении RPxFC к RPx400 используйте
только 1/4” TRS стерео-кабель.
Функции RPxFC в точности дублируют функции переключателей RPx400 в режиме Записи.
Ознакомьтесь с инструкциями в разделе Использование напольных переключателей
RPx400 при записи.
USB 1-2 Level /USB 3-4 Level
The USB 1-2 LEVEL and USB 3-4 LEVEL knobs are used for boosting or cutting the amount of signal
sent out the USB port to the computer. These controls are to be used if the signal level of the input source
(mic, line, guitar) isn’t optimized into your recording software (consult the Pro Tracks User’s Guide for infor-
mation on proper recording levels). If the signal is too hot to Pro Tracks, use these controls to decrease the
level. The USB 1-2 Level and USB 3-4 Level knobs control the level for each USB pair of outputs so for
example, if
summic is the selected USB 1-2 Source, increasing the level for the mic 6dB going up USB 2 will
also increase the summed signal by 6dB going up USB 1. To increase or decrease the level of audio going up
to the computer, follow these steps.
1. Play/sing through the RPx400 and check the level of signal reaching the recording software (consult the
Pro Tracks User’s Guide for information on how to view recording signal levels).
2. Use which ever USB Level knob to boost or cut the signal level going to the recording software. The
boost/cut range are -6db ( usb1-2 -6 ) to +24dB ( usb1-2 24 ).

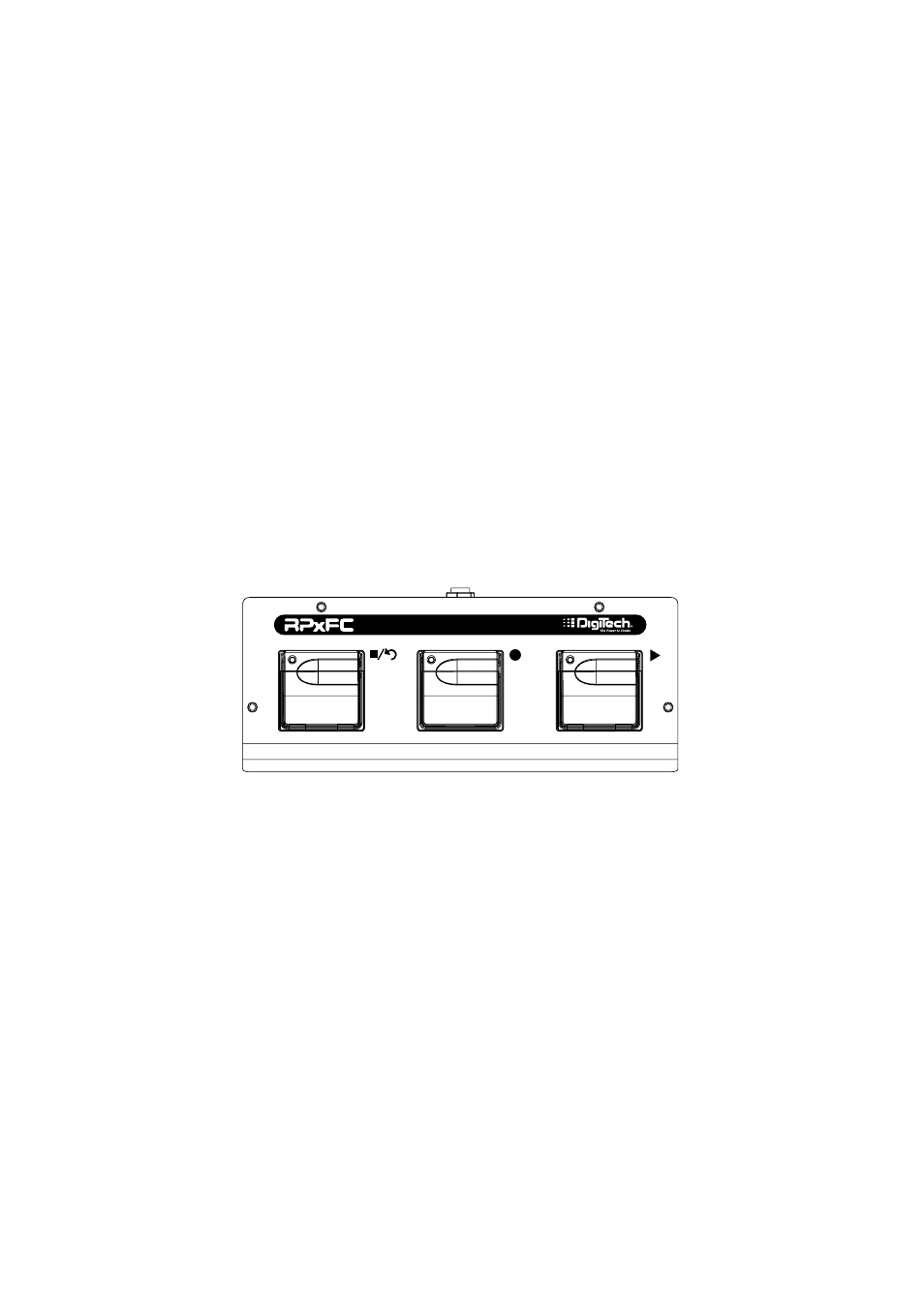

Using the RPxFC for Recorder Functions
The RPx400 is equipped with a footswitch jack that lets you connect an optional RPxFC for controlling the
RPx400’s recorder. This 3-button footswitch features functions for STOP/UNDO, RECORD, and PLAY.
The RPxFC is an ideal companion for recording as it lets you leave your RPx400 footswitches setup for
changing presets and switching amp channels while the RPxFC is used specifically for controlling the Pro
Tracks recording software. Use only a TRS stereo 1/4” cable when connecting the RPxFC to the RPx400.
The RPxFC functions are exactly the same as the RPx400 footswitches when it is in Recording mode. Refer
to section Using the RPx400’s Footswitches for Recording for operating instructions.
FOOT CONTROLLER FOOT CONTROLLER
STOP/UNDO RECORD PLAY
35
The RPx400 and Recording
