РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
10-ДЮЙМОВЫЙ МОНИТОР DICKEY-john
11001-1440-200701
GPS / 67
ПОЛОЖЕНИЕ АНТЕННЫ
С помощью монитора следует указать параметры расположения GPS-антенны
относительно трактора и орудия для точного определения точки отсчета на
поле.
СМЕЩЕНИЕ ОТНОСИТЕЛЬНО ТРАКТОРА
Положение антенны определяется дистанцией от центра задней оси машины
до места крепления антенны на корпусе трактора. Данная информация
позволяет точно рассчитать GPS-координаты всех устройств, подключаемых к
монитору.
Необходимо указать три параметра смещения антенны:
• Расстояние от антенны до задней оси трактора по вертикали
• Направление и величина смещения антенны относительно центра задней
оси трактора: право/лево
• Направление и величина смещения антенны относительно центра задней
оси трактора: вперед/назад
ПРИМЕЧАНИЕ: Рекомендации по
установке антенны см. в руководстве по
эксплуатации системы GPS.

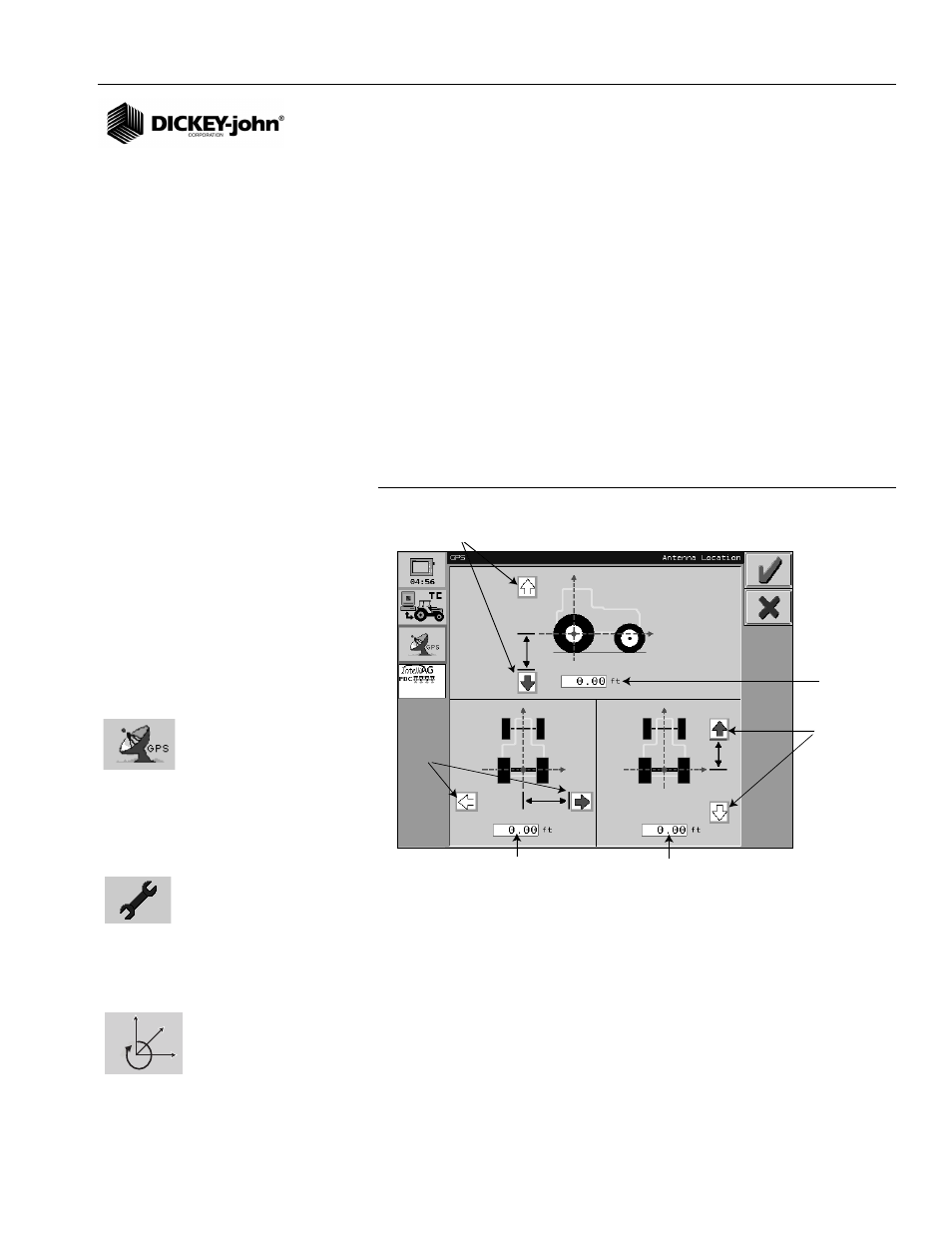

Рисунок 62
Экран расположения антенны
Для настройки расположения антенны:
1. Нажмите кнопку GPS для перехода на основной экран системы GPS.
2. Нажмите кнопку настройки GPS для перехода на соответствующий
экран.
3. На экране настройки GPS нажмите кнопку расположения антенны.
4. По каждому направлению смещения нажмите на соответствующую
стрелку и введите величину расстояния до антенны.
5. После ввода трех величин нажмите "галочку" для сохранения или "Х"
для отмены.
ВАЖНО: В системе IntelliAg необходимо указать параметры смещения
орудия для получения точных GPS-координат. См. раздел
"Смещение орудия" в руководстве системы IntelliAg.
Input box for center
position distance of
rear axle to the
antenna
Input box for forward or back
position of rear axle
Input box for left or right
position of rear axle
Offset
Arrows
Offset arrows for antenna
position from rear axle
Offset
Arrows
Стрелки, указывающие на расположение антенны
относительно задней оси трактора
Строка ввода
величины смещения
антенны относительно
задней оси
Стрелки,
указывающие на
направление
смещения
антенны
Строка ввода величины смещения назад или вперед
от задней оси
Строка ввода величины смещения
влево или вправо от задней оси
Кнопка GPS
Кнопка настройки GPS
Кнопка расположения антенны
