РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
10-ДЮЙМОВЫЙ МОНИТОР DICKEY-john
11001-1440-200701
28 / ЭЛЕКТРОННЫЙ БЛОК ТРАКТОРА
КОНФИГУРАЦИЯ ТРЕХТОЧЕЧНОЙ СЦЕПКИ
Экран конфигурации трехточечной сцепки позволяет настроить положение
сцепки и контролировать его с рабочего экрана электронного блока трактора.
Позицию сцепки можно регулировать посредством активации переключателя
сцепки или датчиков положения сцепки на экране конфигурации ввода/
вывода датчиков.
Переключатель сцепки может быть настроен на высокую или низкую
полярность. Необходимо калибровать диапазон движения и момент перехода
в “рабочий режим” датчика положения сцепки.
Нажмите кнопку конфигурации сцепки для перехода на соответствующий
экран.

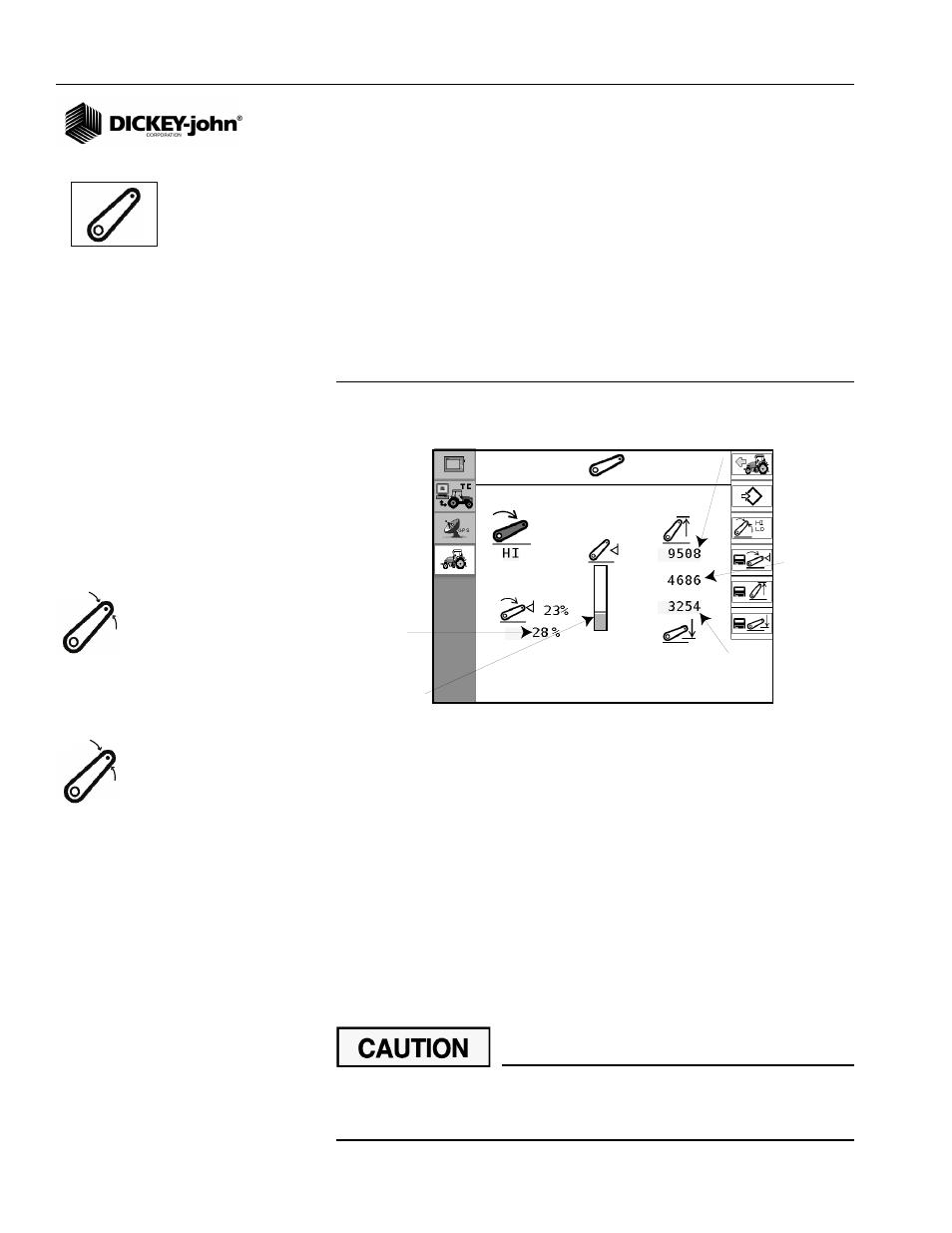

Рисунок 21
Экран конфигурации сцепки
АКТИВНАЯ ПОЛЯРНОСТЬ ПЕРЕКЛЮЧАТЕЛЯ СЦЕПКИ
Для настройки переключателя сцепки на высокое или низкое положение:
1. Сцепку орудия следует поместить в верхнее или нижнее положение.
2. Нажмите кнопку конфигурации сцепки для перехода на
соответствующий экран.
3. Нажмите кнопку “Высокое/низкое положение сцепки” и укажите
текущее положению сцепки орудия. Касание кнопки высокого/низкого
положения сцепки приведет к переключению выбора.
4. Положение сцепки будет отображаться правильно на рабочем экране
электронного блока трактора.
ПРИМЕЧАНИЕ: Переключатель сцепки
должен быть активирован на экране
конфигурации ввода/вывода датчиков с
тем, чтобы он был доступен на экране
конфигурации сцепки.
При работе с переключателем сцепки можно отключить функцию выбора
положения сцепки путем деактивации соответствующего датчика на экране
конфигурации ввода/вывода датчиков, что приведет к отсутствию данной
кнопки на экране электронного блока трактора.
ОСТОРОЖНО! Для правильной работы системы необходимо
правильно настроить положение сцепки на экране электронного
блока трактора.
In Work
Point
Hitch
Position
Bargraph
Indicator
Upper Limit
Calibration
Point
Lower Limit
Calibration
Point
Current
Position
Точка верхнего
предела калибровки
Текущая
позиция
Точка нижнего
предела калибровки
Момент
Столбчатая
диаграмма
позиции сцепки
перехода
в рабочий
режим
HI
LO
НИЖНЯЯ
ВЕРХНЯЯ
Кнопка конфигурации
трехточечной сцепки
Переключатель сцепки
Позиция сцепки
