РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
10-ДЮЙМОВЫЙ МОНИТОР DICKEY-john
11001-1440-200701
GPS / 65
GPS
(СИСТЕМА СПУТНИКОВОЙ НАВИГАЦИИ)
Перед запуском задачи необходимо включить систему GPS для связи с
ресивером, подключенным к кабелю RS232 электропроводки трактора. Если
сеть CAN передает сообщения класса NEMA,то подключение кабеля RS232
не требуется. С помощью монитора необходимо указать параметры
расположения GPS-антенны для того, чтобы определить следующее:
• Смещение антенны относительно центра задней оси трактора (кнопка
GPS)
• Смещение антенны относительно сцепки орудия (требуется настройка
через функцию системы IntelliAg)
Для включения системы GPS:
1. Нажмите кнопку настройки монитора.
2. Нажмите кнопку "Приложения" для перехода на экран дополнительных
функций (подробнее см. раздел "Дополнительные функции").
3. Нажмите вкладку "GPS-мост" (GPS Bridge), если она не выбрана, и
запустите работу системы GPS.
4. Нажмите кнопку GPS для перехода на основной экран системы GPS, где
отображены следующие параметры:
– Координаты GPS
– Высота над уровнем моря
– Тип сигнала GPS
– Тип поправки
– Скорость и направление
На данном экране ввод данных не требуется.
ВАЖНО: Фоновый цвет кнопки GPS становится КРАСНЫМ в случае
потери сигнала или обзора менее 4 спутников. Фоновый цвет
кнопки становится ЖЕЛТЫМ в том случае, если качество
сигнала ухудшается, но это не отражается на
функциональности системы. В СИСТЕМЕ НЕ
ПРЕДУСМОТРЕНО НИКАКИХ СИГНАЛЬНЫХ
ОПОВЕЩЕНИЙ ПРИ ПОТЕРЕ ИЛИ ВОЗОБНОВЛЕНИИ
СИГНАЛА.

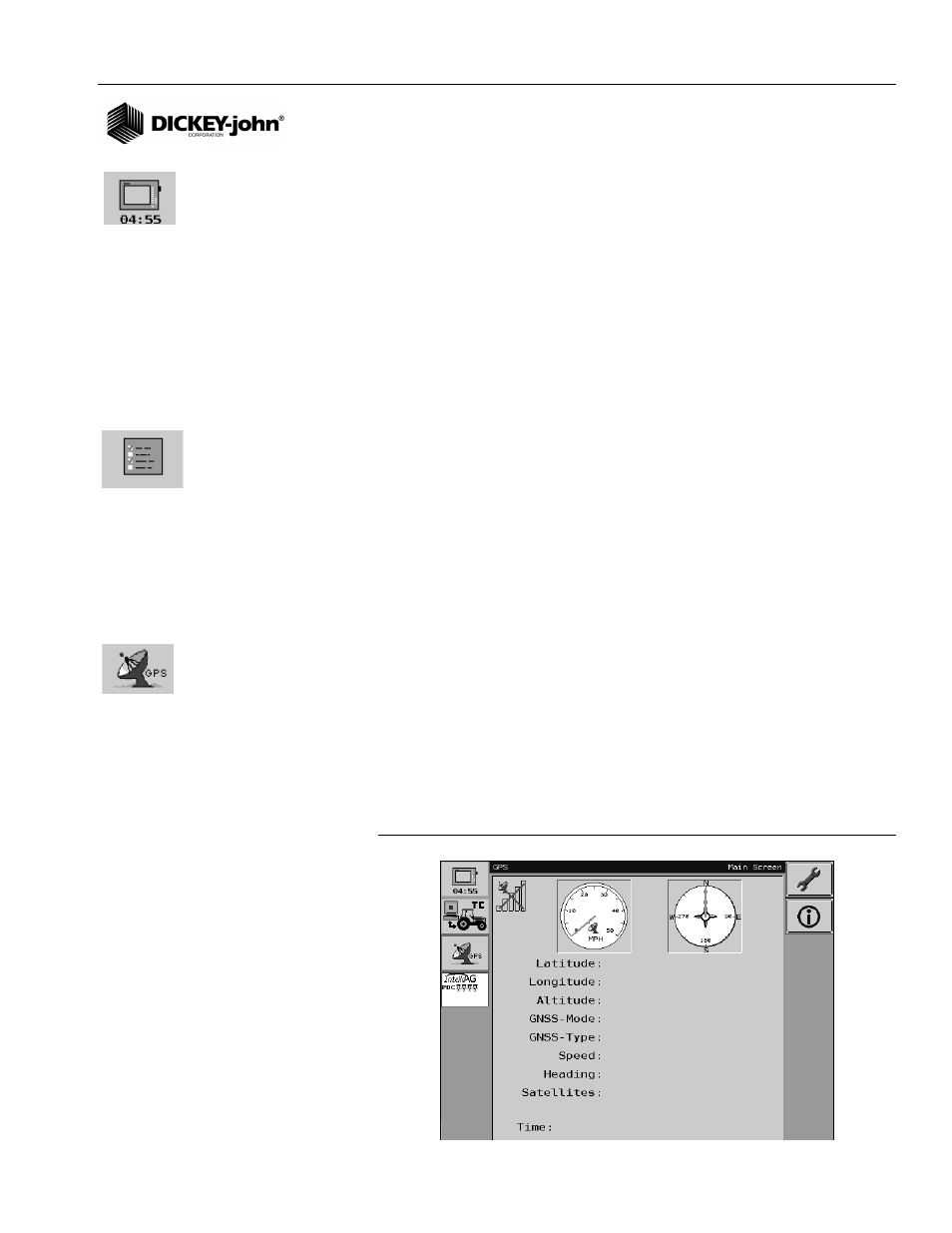

Рисунок 60
Основной экран GPS
- 94.9751583 º
43.6388912 º
- 94.9751583 º
1480.94 ft
GNSS Fix
GPS
5.5 mph
10
d
5-29-2007 22:02:06
360 º
Кнопка “Приложения”
Кнопка GPS
Кнопка настройки монитора
