РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
10-ДЮЙМОВЫЙ МОНИТОР DICKEY-john
11001-1440-200701
ЭЛЕКТРОННЫЙ БЛОК ТРАКТОРА / 21
ЭЛЕКТРОННЫЙ БЛОК ТРАКТОРА
Электронный блок трактора представляет собой устройство сопряжения с
системой связи, позволяющее осуществлять контроль выполнения команд и
обмен данными между трактором и сеялкой.
Функции контроля включают следующее:
• Скорость вала отбора мощности
• Статус скорости движения (скорость колеса и движение вперед)
• Позиция трехточечной сцепки
• Пробуксовка колес

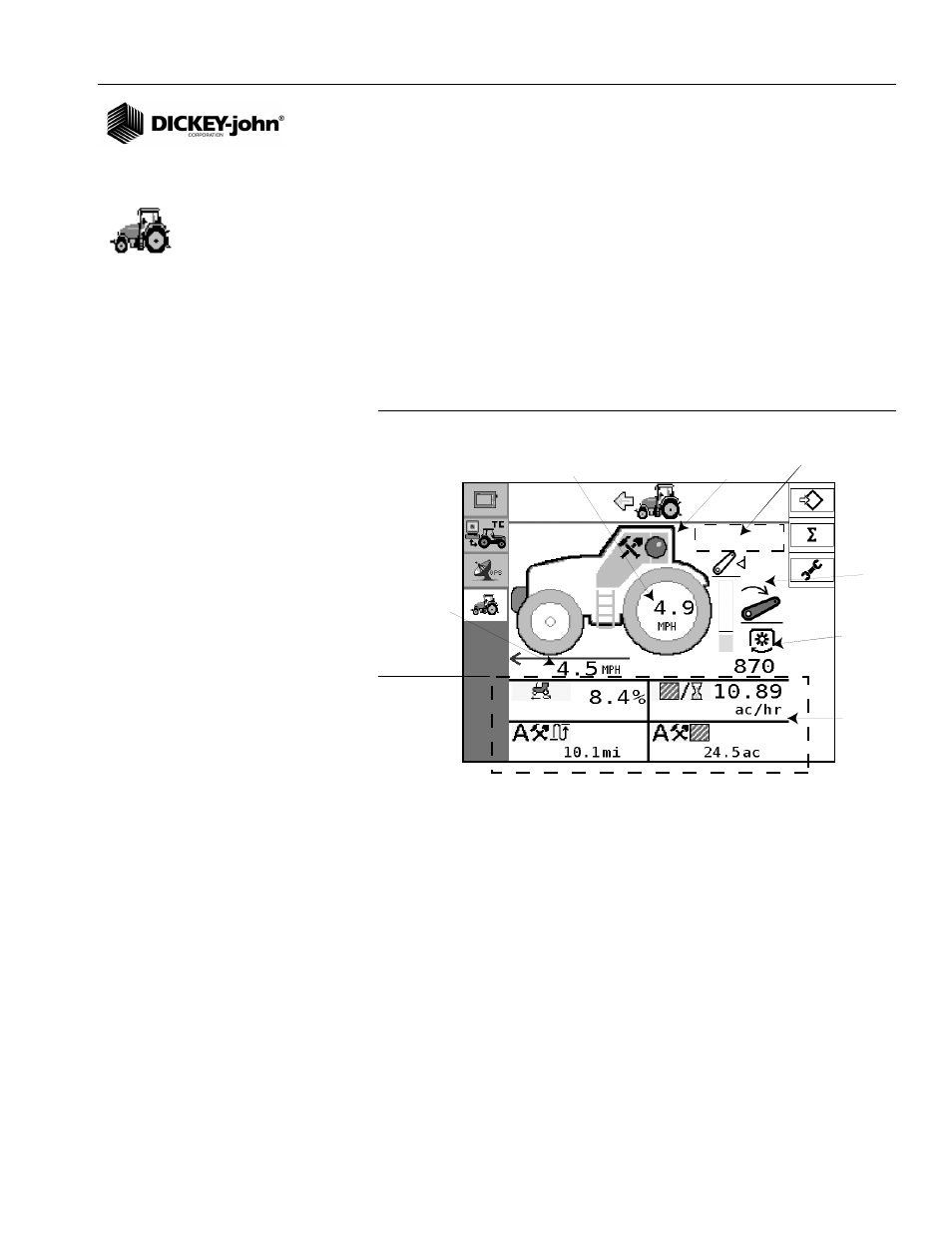

Рисунок 15
Рабочий экран электронного блока трактора
ВЕРХНЯЯ ЗОНА РАБОЧЕГО ЭКРАНА
• Контроль всех активных функций
• Отображение рабочего статуса (зеленый индикатор - рабочий режим)
• Распознавание сигнальных оповещений
НИЖНЯЯ ЗОНА РАБОЧЕГО ЭКРАНА
• Считывание заданной информации во время работы.
Чтобы выбрать позицию для отображения данных:
1. Нажмите на выделенную ячейку ввода.
2. При помощи стрелок “влево/вправо” перемещайтесь между
элементами списка.
3. Для выбора нужной команды для считывания данных нажмите
“галочку”.
In Work
(Green)
Wheel
Speed
Hitch
Position
PTO
Speed
Monitored
Data
Items
Forward
Travel
Speed
Alarm
Indicators
Lower
Work
Screen
Upper
Work
Screen
Верхняя зона
рабочего
экрана
Нижняя зона
рабочего
экрана
Скорость
движения
вперед
Скорость колеса
Рабочий режим
(зеленый цвет)
Индикаторы
оповещений
Позиция
сцепки
Скорость
отбора
мощности
Считываемые
данные
Кнопка электронного
блока трактора
