22 / ЭЛЕКТРОННЫЙ БЛОК ТРАКТОРА

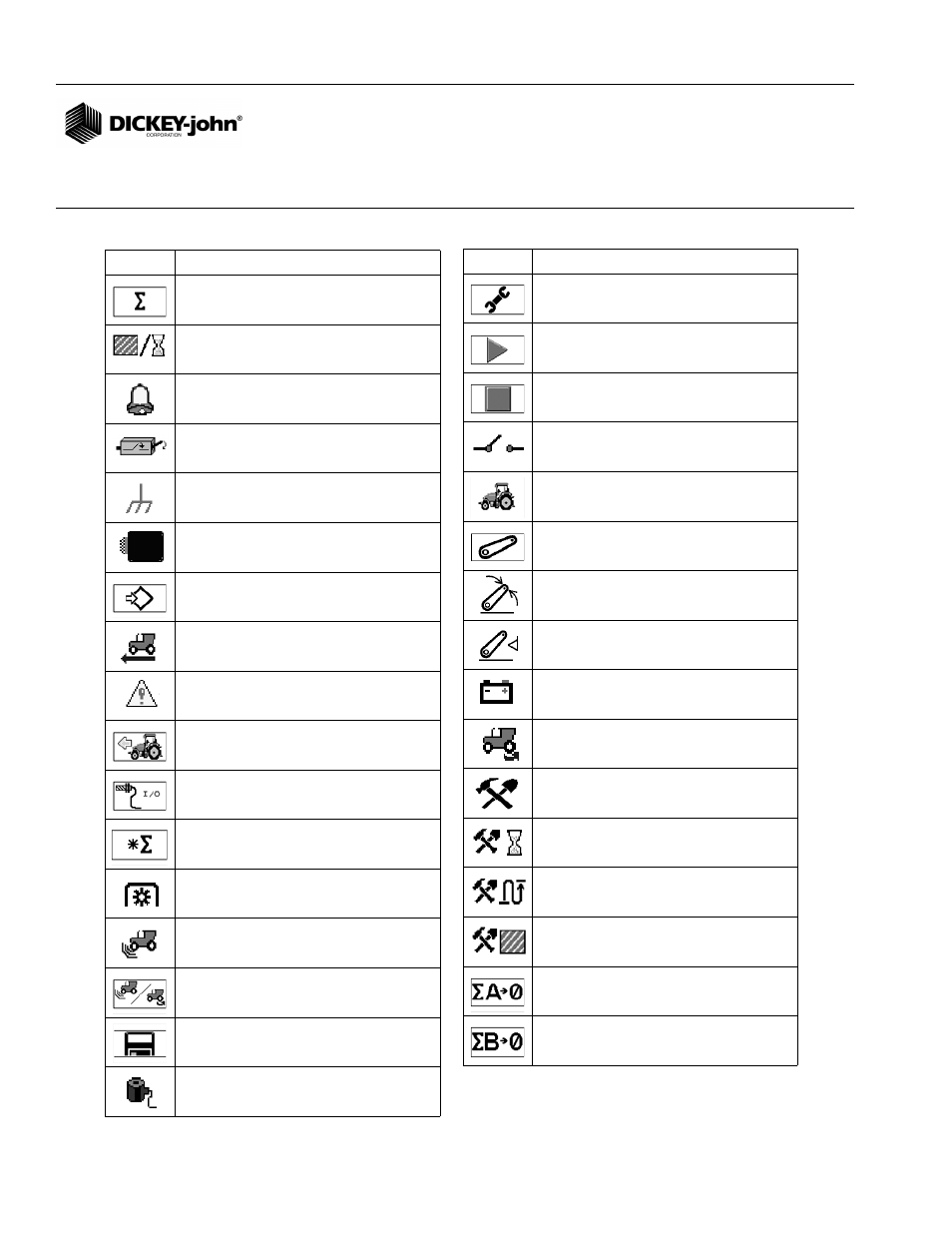

СИМВОЛЫ ЭЛЕКТРОННОГО БЛОКА ТРАКТОРА
Рисунок 16
Symbol
Description
Accumulator
Area per hour
Audio indicator
Auxiliary switch
Chassis ground
ECU
Configuration
Ground Speed Calibration
Full screen popup alarm
Return to TECU main screen
Input/Output sensors
Lifetime accumulator
PTO speed
Radar ground speed
Radar/Wheel speed
Save
Solenoid
Service information
Start
Stop
Switch
TECU
Three-point hitch
Three-point hitch switch
Three-point hitch position
Voltage
Wheel ground speed
In Work
Work time
Work distance
Work area
Reset accumulator A
Reset accumulator B
Symbol
Description
Символ
Символ
Описание
Описание
Счетчик
Площадь/час
Индикатор звуковой сигнализации
Вспомогательный переключатель
Заземление на "массу"
Электронный блок
Конфигурация
Калибровка скорости движения
Сигнальное оповещение на весь экран
Возврат в основное меню электронного
Ввод/вывод датчиков
Счетчик времени действия
Скорость вала отбора мощности
Радар скорости хода
Радар скорости/скорость колеса
Сохранение
Электромагнит
блока трактора
Сервисная информация
Старт
Стоп
Переключатель
Электронный блок трактора
Трехточечная сцепка
Переключатель трехточечной сцепки
Позиция трехточечной сцепки
Электрическое напряжение
Скорость движения колеса
Рабочий режим
Время работы
Рабочая дистанция
Рабочая зона
Перезагрузка счетчика А
Перезагрузка счетчика В
