РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
10-ДЮЙМОВЫЙ МОНИТОР DICKEY-john
11001-1440-200701
УСТАНОВКА МОНИТОРА / 3
УСТАНОВКА МОНИТОРА
Монитор крепится к опорному кронштейну в кабине трактора таким образом,
чтобы он не закрывал обзор оператору.
ХАРАКТЕРИСТИКИ ОПОРНОГО КРОНШТЕЙНА
• Шарнирные крепления в верхней и нижней части кронштейна
позволяют менять угол и наклон монитора.
• Стопорный болт по центру кронштейна используется для фиксации
монитора в заданном положении.
ПРИМЕЧАНИЕ: Крепежные винты в
комплекте монитора являются
метрическими. Фурнитура, используемая
для крепления кронштейна к кабине

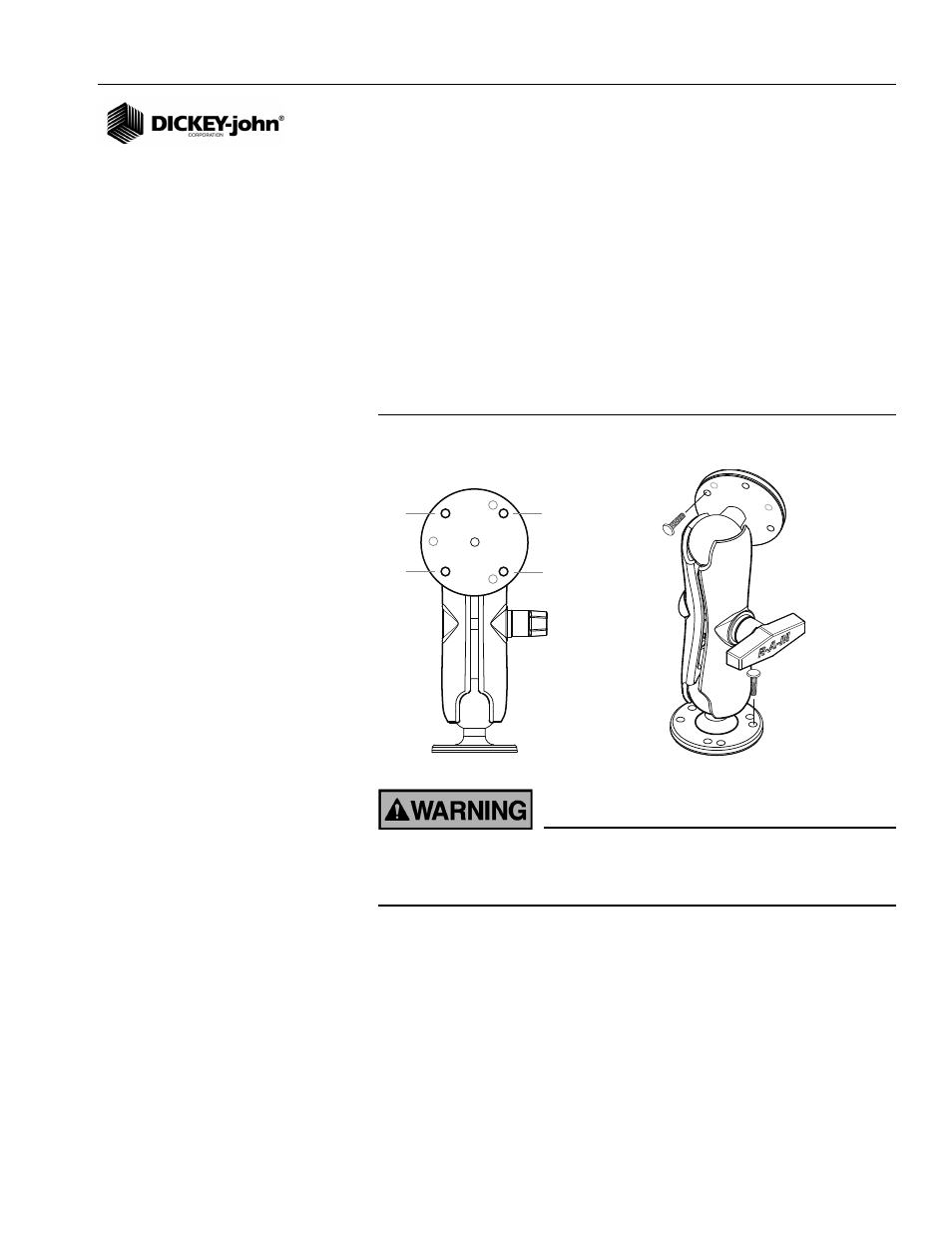

трактора, относится к категории SAE. Рисунок 2
Установка опорного кронштейна для крепления монитора
ВНИМАНИЕ!
Монитор не должен закрывать обзор оператору или препятствовать
управлению.
Когда монитор установлен, необходимо подключить проводку трактора в
соответствии с рисунком 3.
Secure VT to bracket using
4 Metric screws (included)
Secure bracket to
tractor cab using 4
SAE screws (included)
1 2
3 4
Прикрепите монитор к кронштейну при помощи
4 метрических винтов (в комплекте с монитором).
Закрепите кронштейн
в кабине трактора
при помощи
винтов SAE
(идут в комплекте
с монитором).
