РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
10-ДЮЙМОВЫЙ МОНИТОР DICKEY-john
11001-1440-200701
ЭЛЕКТРОННЫЙ БЛОК ТРАКТОРА / 25
КАЛИБРОВКА СКОРОСТИ ДВИЖЕНИЯ
Экран калибровки скорости движения определяет следующее:
• Тип датчика скорости движения для калибровки
• Константа скорости движения
• Сигнальные оповещения о превышении верхнего и нижнего предела
скорости движения
ВАЖНО: Для точной работы системы НЕОБХОДИМО калибровать все
датчики скорости движения (датчик радара/скорости колеса).
Каждый датчик следует калибровать отдельно.
Скорость движения – это скорость перемещения транспортного средства в
км/ч (милях в час), считываемая датчиком скорости хода. Значение
калибровки отражает количество импульсов датчика при прохождении
дистанции в 100 м.
Нажмите кнопку калибровки скорости движения для перехода на
соответствующий экран.

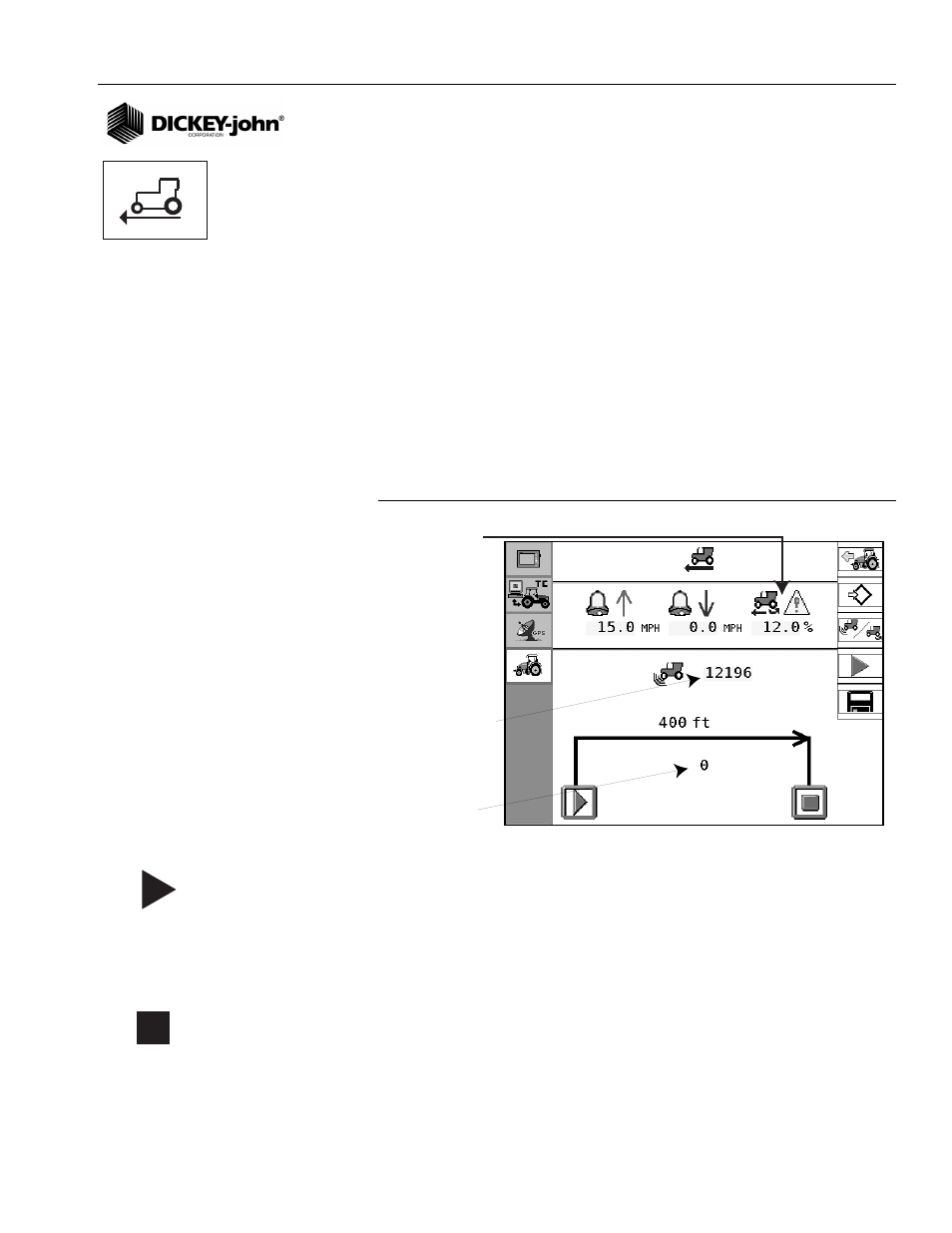

Рисунок 19
Экран калибровки скорости движения
Для выполнения исходной калибровки скорости движения:
1. Нажмите кнопку радара/скорости колеса для нужного датчика радара
или скорости колеса. Кнопка радара/скорости колеса появляется на
экране только в том случае, если оба датчика активированы на экране
конфигурации ввода/вывода датчиков.
2. Отмерьте на поле 100 м, четко обозначив начало и конец дистанции.
3. При скорости движения трактора 3 – 8 км/ч нажмите кнопку “Старт” в
тот момент, когда трактор будет находиться в начальной точке отрезка в
100 м. Счетчик импульсов скорости трактора будет обнулен, и начнется
новый подсчет импульсов.
4. Когда трактор достигнет конечной точки заданного отрезка, нажмите
кнопку "Стоп".
5. Для наиболее точного результата следует записать полученное значение
и повторить процедуру еще два раза, а затем определите среднюю
величину.
Current
Calibration
New Collected
Data
(last run value)
Icon displays
only if Wheel
and Radar
are configured
Данный символ
появляется только
в том случае, если
активирован датчик
скорости колеса
и радара скорости
Текущее значение
калибровки
Новая величина
(значение при
последнем проходе)
Кнопка калибровки скорости движения
Кнопка "Старт"
Кнопка "Стоп"
