Great Plains DICKEY-john AI100 10-inch Virtual Terminal - Инструкция (Страница 63)

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
10-ДЮЙМОВЫЙ МОНИТОР DICKEY-john
11001-1440-200701
60 / УПРАВЛЕНИЕ ЗАДАЧАМИ
КАРТОГРАФИЧЕСКИЕ МЕТКИ
Метки используются для регистрации GPS-координат определенного
условия, которое случается во время работы в поле. Разместить/включить
метку можно только во время выполнения задачи. При активации метки ее
GPS-ориентиры сохраняются на SD-карту с указанием даты и геологического
положения.
Чтобы создать метку:
1. Нажмите кнопку обслуживания на основном экране "Управления
задачами".
2. На экране обслуживания нажмите вкладку "Метки" (рисунок 54).
3. На экране настройки меток нажмите вкладку "Имя метки" для ввода
наименования с помощью сенсорной клавиатуры. Вкладки "Имя метки"
и "Диапазон метки" являются обязательными для заполнения.
4. Выберите диапазон метки: "Точка", "Отрезок" или "Все поле".
5. Для ввода дополнительной опционной информации о категории и
подтипе метки нажмите на соответствующие вкладки и введите данные
с помощью сенсорной клавиатуры.
6. Нажмите кнопку обслуживания для подтверждения и возврата на экран
обслуживания.

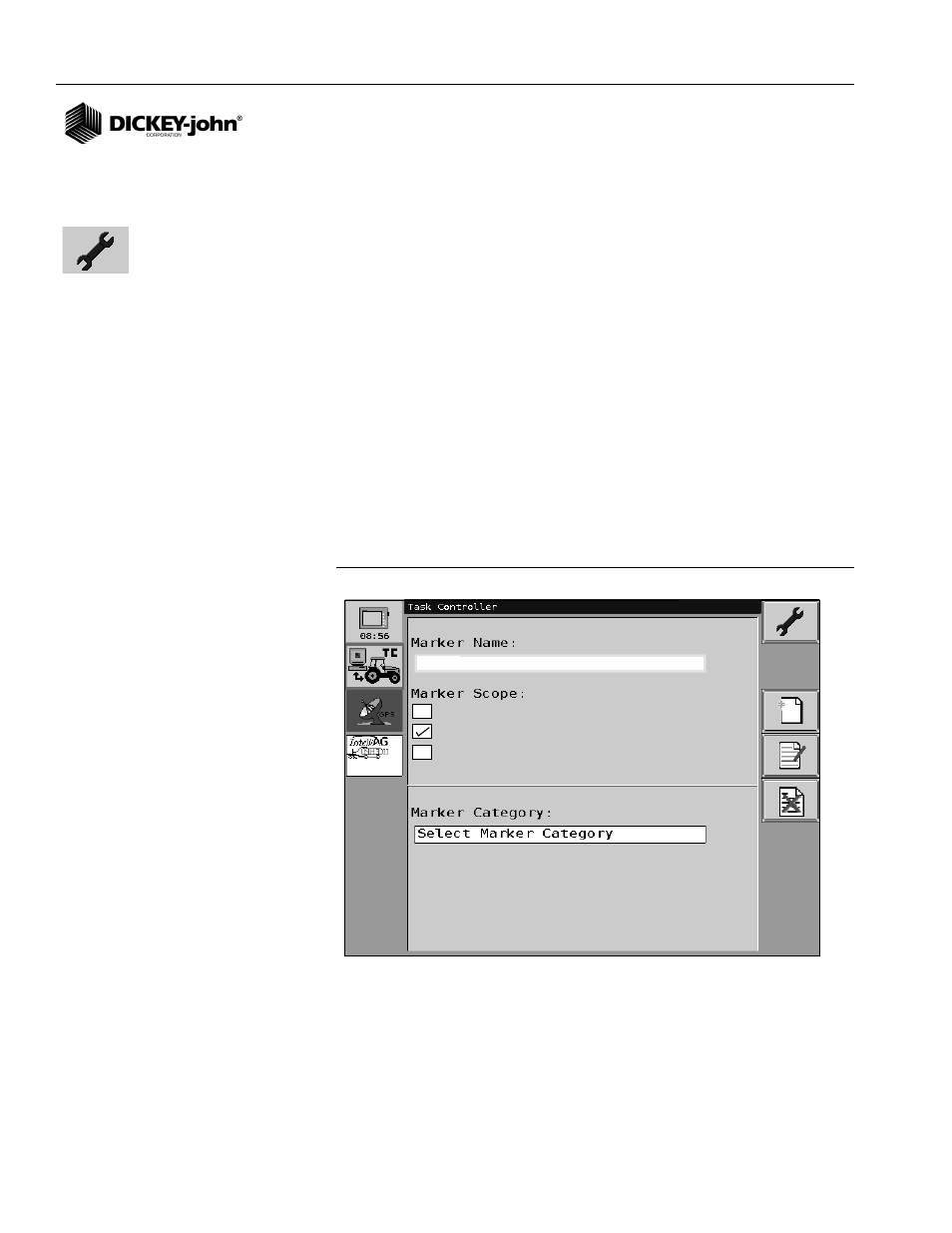

Рисунок 56
Экран добавления новой метки
ИМЯ МЕТКИ
"Имя метки" является графой, обязательной для заполнения. Это имя
отображается на экране настроек метки или на экране задачи во время
выполнения работы, что позволяет выбрать его при создании метки. Имя
должно кратко отражать характер условия, для которого создана метка.
wet area
Point
Continuous
Global
Add New Marker
* required
* required
Кнопка обслуживания
