РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
10-ДЮЙМОВЫЙ МОНИТОР DICKEY-john
11001-1440-200701
4 / УСТАНОВКА МОНИТОРА
ПОДКЛЮЧЕНИЕ ПРОВДКИ ТРАКТОРА
Ниже показана схема расположения и подключения проводов трактора к
10-дюймовому монитору DICKEY-john.

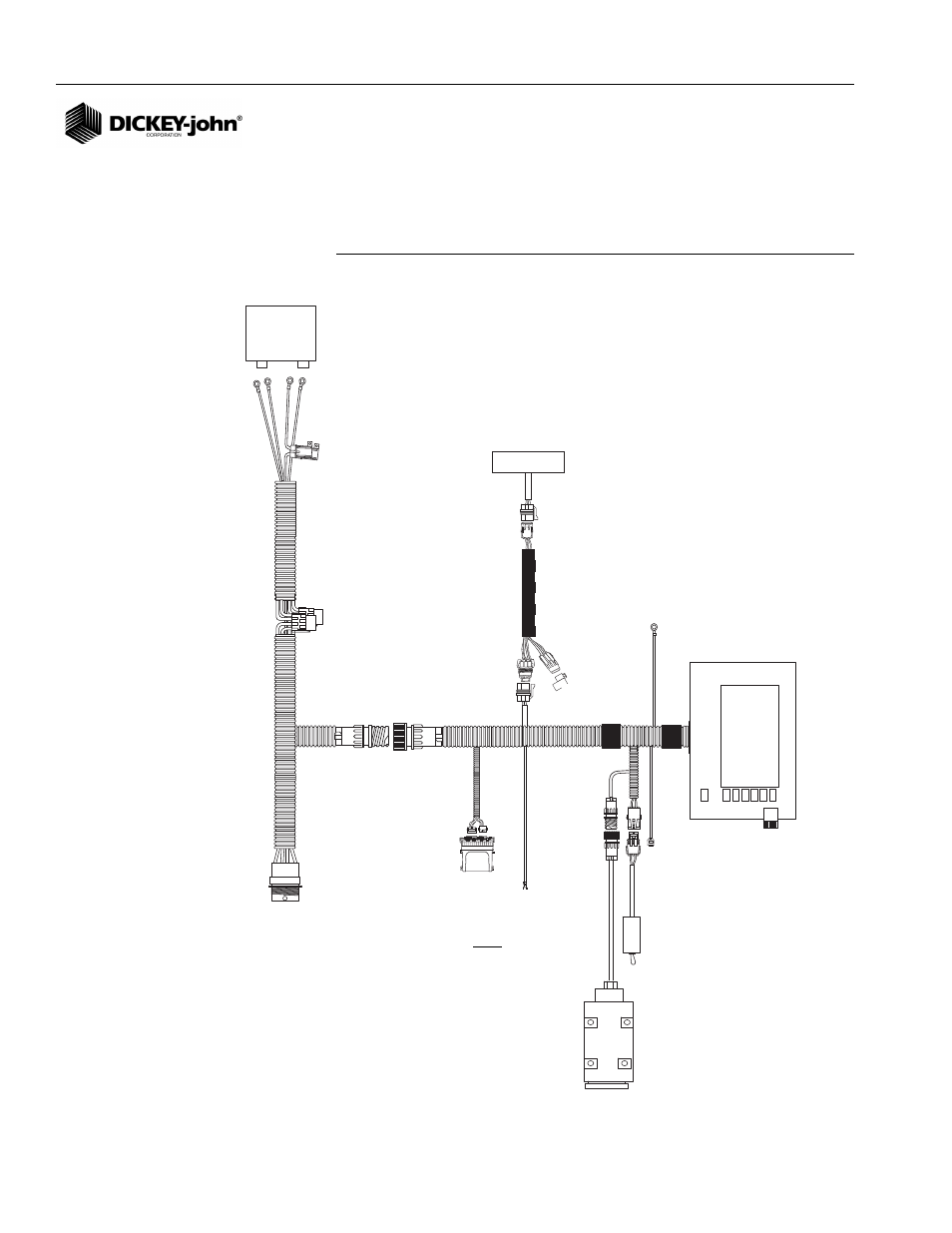

Рисунок 3
Схема расположения и подключения проводов трактора
Chassis
Ground
CAN
Terminator
467980126
Ignition
Connect to switched
+12VDC
NOTE: This wire
must be connected to
switched +12VDC
Master
Switch
467980124S1
Radar Speed Sensor
(If not connected to WSMT)
+
-
To Implement CAN
Harness
System
Power
Harness
467980450 or
467980455
Battery
Tractor
Harness
467980451A
BSM/CFM (optional)
RS232
GPS
Virtual
Terminal
Tractor
ECU
467985060S1
467980502
Аккумуляторная
батарея
Пучок
питания
системы
или
Сетевая проводка к орудию
Электронный
блок трактора
Проводка
трактора
Замыкатель
цепи
Заземление
на массу
Монитор
Главный
выключатель
Провод зажигания подключяется к
клемме, на которую подается 12В
при включении зажигания
Примечание: Данный провод
должен быть подключен к
+12В постоянного тока
Радиолокационный датчик скорости
(если не подключен к главному модулю)
