ЭЛЕМЕНТЫ УПРАВЛЕНИЯ КАРТОЙ
Для перемещения по карте следует нажать соответствующую кнопку
навигации, а затем коснуться нужного участка на карте.
Увеличение и уменьшение
Сначала нажмите кнопку увеличения, а затем коснитесь того участка карты,
который будет размещаться по центру дисплея, и увеличьте исходный размер
в два раза. Второе касание будет соответствовать увеличению исходного
размера карты в 4 раза. Уменьшение работает так же, как и увеличение.
Функцией уменьшения можно пользоваться неограниченное количество раз.
Карта располагается по центру области касания экрана, и каждое нажатие
уменьшает карту в два раза.
Возврат к основному виду карты
Чтобы вернуться к основному виду карты (по умолчанию), нажмите кнопку
возврата к исходному виду карты.
Панорамирование
Нажмите кнопку панорамирования, а затем коснитесь определенной
области карты для отображения нужного участка поля (север, юг, восток,
запад) в центре экрана. Функцией панорамирования можно пользоваться
неограниченное количество раз. Чтобы вернуться к основному размеру и
положению на карте, нажмите кнопку возврата к исходному виду карты.
Настройка исходной точки (только для задачи, составленной на ПК)
Если координаты установленного местоположения смещены, кнопка
настройки исходной точки позволяет указать новые координаты для
определения правильного положения поля и любой его точки.
1. Нажмите кнопку настройки исходной точки.
2. Стрелки, расположенные с правой стороны карты, позволяют
регулировать координаты с шагом 1 м во всех выбираемых
направлениях.
3. Нажмите на “галочку” для подтверждения новых координат или “Х”
для отмены вводимых значений.
РАБОТА С КАРТАМИ БЕЗ УКАЗАНИЯ ГРАНИЦ ПОЛЯ
Если при работе с задачей границы поля не заданы, и на экране отображается
зеленая карта, кнопка настройки исходной точки неактивна.
При работе с задачей, для которой границы поля не заданы, элементы
управления картой используются для перемещения или изменения размера
карты в соответствии с положением курсора и белой областью
обрабатываемой территории.
ВАЖНО: ВСЕГДА нажимайте кнопку извлечения карты памяти перед
ее отключением. Отказ от функции безопасного извлечения
может привести к потере данных.
СЧЕТЧИКИ КАНАЛОВ УПРАВЛЕНИЯ
После выполнения задачи можно посмотреть краткий отчет по всем активным
каналам, отражающий информацию о материалах и площади, на основном
экране "Управления задачами" в нижней части монитора.
Нажмите кнопку обзора следующей позиции для получения сводной
информации по каналам управления.

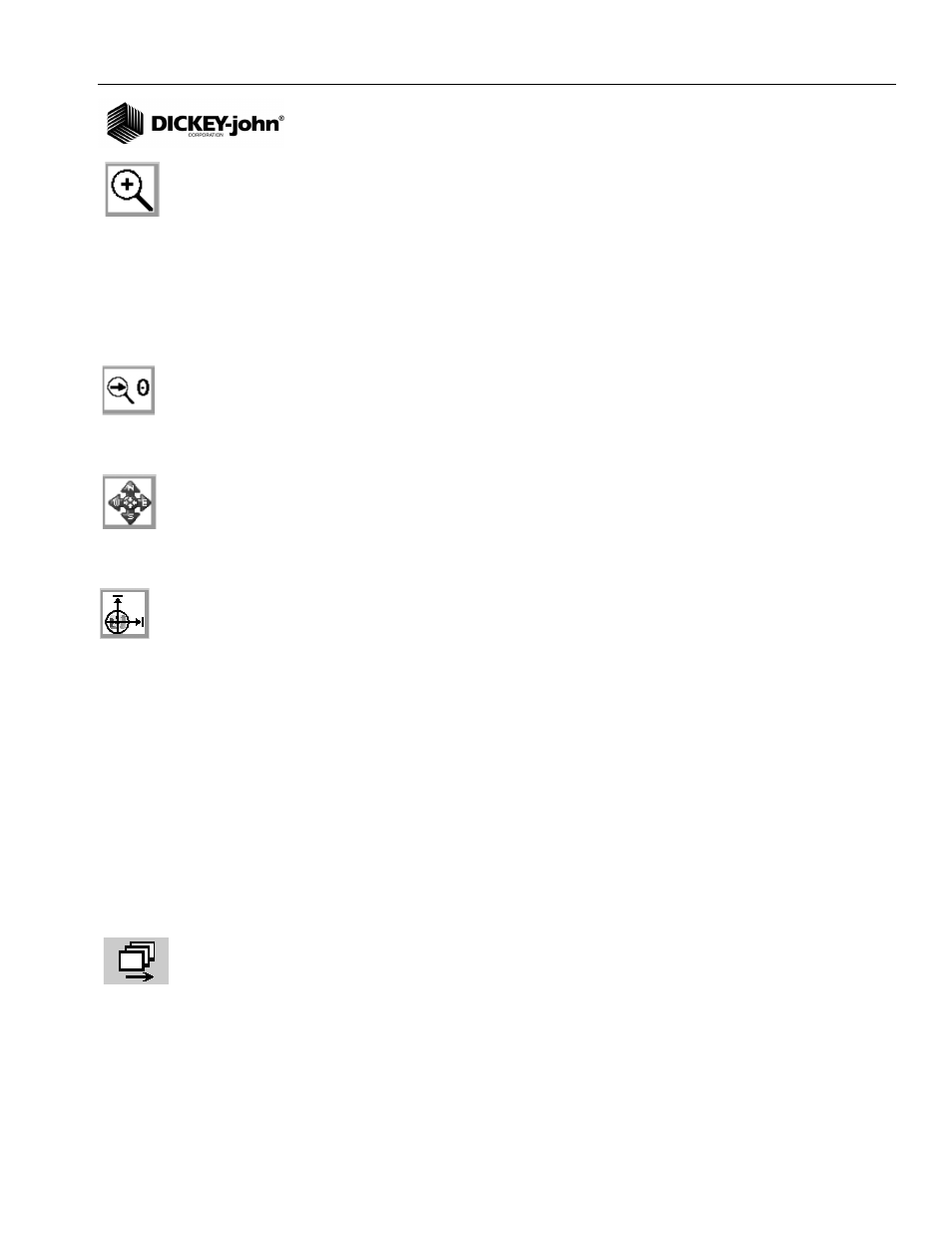

Кнопка обзора следующей позиции
Кнопка увеличения/уменьшения
Кнопка возврата к исходному
Кнопка панорамирования
Кнопка настройки исходной точки
виду карты
