3N-4010 и 3N-4020
196-359M 12/1/2006
44
Регулировка диска
!
ВНИМАНИЕ
Диски маркера могут быть острыми. Проявляйте
осторожность, производя регулировку вблизи них.

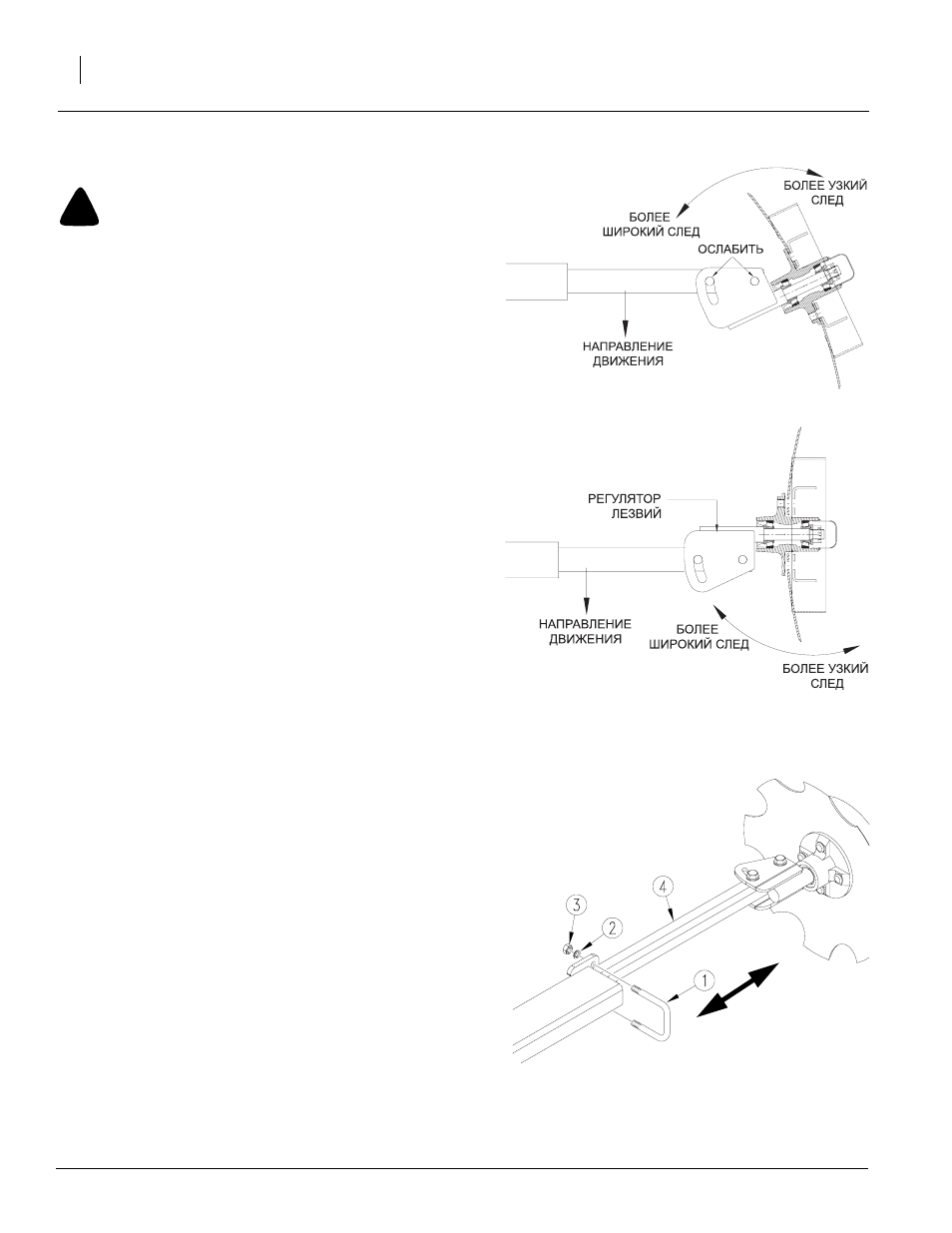

См. Рисунок 47
Существует два способа изменить след от диска маркера.
1. Угол диска. Для изменения угла резания ослабьте
1/2-дюймовые болты крепления дисков. Поверните
диск в нужное положение.
2. Направление резания. Для изменения направления
резания и для выброса земли внутрь или наружу:
a. Измените направление лезвия и глубинной ленты,
переставив болты на ободе диска.
b. Измените угол диска на противоположный, сняв
два 1/2-дюймовых болта крепления диска.
Поверните диск на пол-оборота. Вновь установите
1/2-дюймовые болты и установите угол диска.
Ширина маркера
См. Рисунок 48
Для регулировки ширины маркера ослабьте гайки (2) на
U-образных болтах (1). Передвиньте трубу диска маркера
(3) внутрь или наружу до нужного положения.
Для измерения с целью регулировки ширины маркера:
1. Опустите сеялку на поле и проедьте около метра
вперёд.
2. Измерьте расстояние от середины внешней грядки до
следа в земле, оставленного диском маркера.
3. Отрегулируйте до нужного положения.
Рисунок 47
Регулировка дисковых лезвий маркера
11757
11248
Угол диска
Направление резания
Рисунок 48
Регулировка ширины маркера
18878
