Указания по эксплуатации
ПРИМЕЧАНИЕ: При эксплуатации фиксирующих
цилиндров необходимо помнить два основных фактора.
a.
Все фиксирующие цилиндры имеют общий
трубопровод и приходят в движение
одновременно.
b. Для складывания необходимо передвинуть
фиксирующую рукоятку только один раз. По мере
движения эти цилиндры вначале размыкают
несколько узлов, а затем останавливаются в
положении готовности к складыванию. Когда
сеялка складывается, все замки подпружиниваются
и защёлкиваются в закрытом положении, фиксируя
сеялку. Не поворачивайте рычаг фиксирующего
контура повторно.
См. Рисунок 10
4. Поверните гидравлический рычаг для приведения в
действие цилиндров фиксации при перевозке,
См. Рисунок 11
5. цилиндров фиксации шарниров
См. Рисунок 12
6. и цилиндров фиксации роликов, обеспечив тем самым
возможность складывания сеялки.
7. Приведите в действие складывающую гидросистему и
медленно сложите сеялку, пока крылья не окажутся в
сложенном положении и пока все пружинные замки не
защёлкнутся на место.
Примечание: Может понадобиться слегка подать сеялку
вперёд при помощи трактора для облегчения полного
складывания крыльев.
Раскладывание сеялки
!
ОСТОРОЖНО
Во избежание тяжёлых или смертельных травм:
• Всегда используйте транспортные фиксаторы, когда
сеялка находится в сложенном положении.
• Складывайте сеялку только если гидросистема не
содержит воздуха и полностью заправлена
гидравлическим маслом.
• Не приближайтесь к секциям рамы, когда они
поднимаются или опускаются.
• Не приближайтесь и не подпускайте других к
складывающейся или раскладывающейся сеялке.
1. Раскладывайте сеялку на ровной поверхности,
поставив трактор на нейтральную передачу.
21842

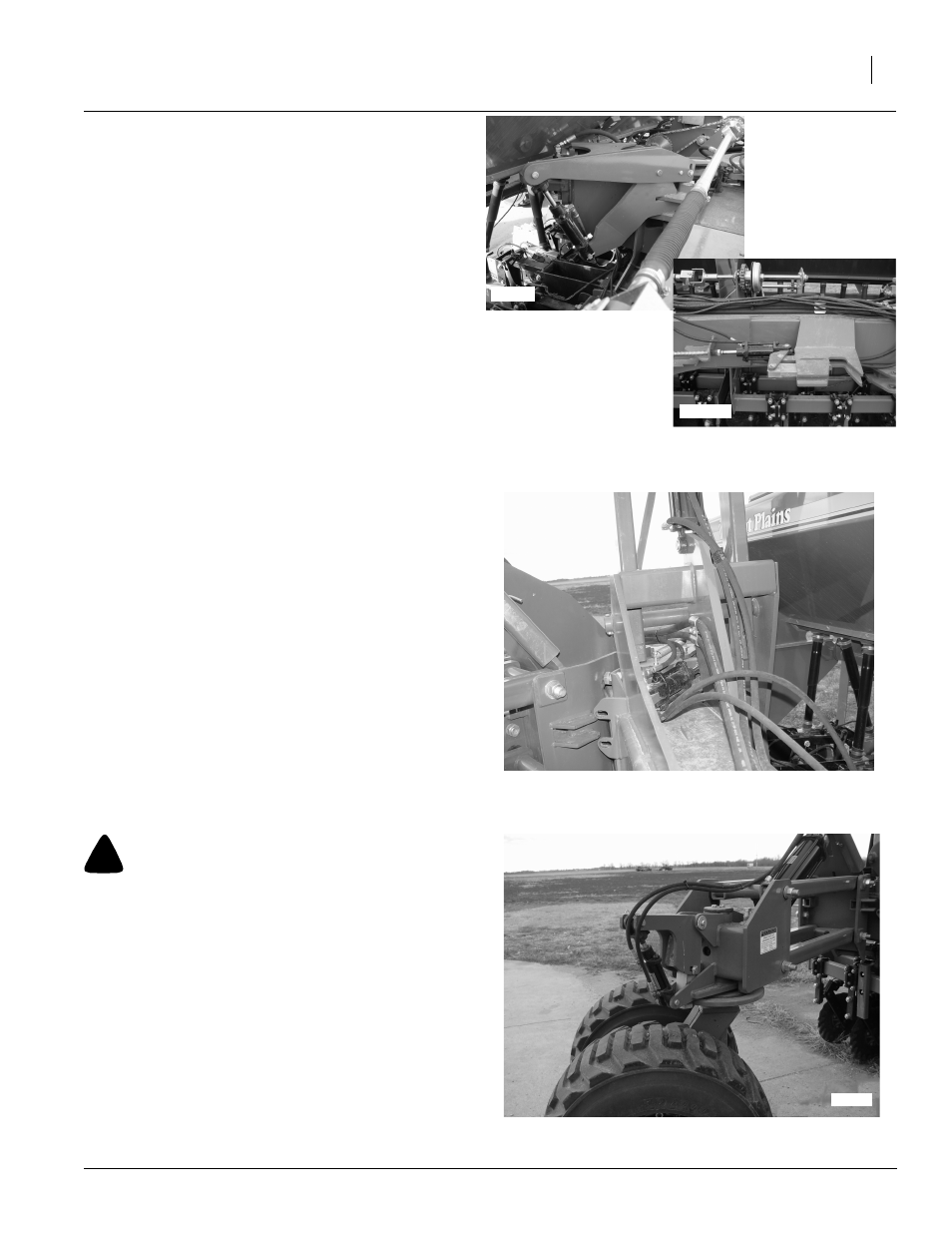

Рисунок 12
Цилиндр фиксации роликов
21843
Рисунок 11
Цилиндр фиксации шарнира
21845
Рисунок 10
Цилиндры фиксации навесных брусьев
и фиксации при транспортировке
21841
