Факультативный трамбовочный валик 1 x 12
У трамбовочных валиков можно регулировать нажим,
центрирование и смещение.
Нажим. Отрегулируйте нажимной валик таким образом,
чтобы его нажим был достаточным для закрытия посевной
борозды без чрезмерного уплотнения.
См. Рисунок 25
Начинайте работу, установив T-образную рукоятку в первый
паз. Если посевная борозда не закрывается, переместите
рукоятку в следующий паз и попробуйте снова.
Продолжайте отводить рукоятку назад до закрытия
посевной борозды.
Центрирование. Если один трамбовочный валик движется
внутри борозды или если валики движутся не по центру
над бороздой, отрегулируйте валики следующим образом:
См. Рисунок 26
1. Слегка поднимите сеялку, чтобы снять нагрузку с
трамбовочных валиков.
2. Ослабьте два 1/2-дюймовых крепёжных болта (1).
3. Поверните регулировочный кулачок (2) влево или
вправо для центрирования валиков над посевной
бороздой.
4. Затяните 1/2-дюймовые крепёжные болты согласно
указаниям «Приложения», страница 62.
Смещение. Трамбовочные валики можно смещать во
избежание их засорения.
Для смещения трамбовочных валиков:
См. Рисунок 27
1. Слегка поднимите сеялку, чтобы снять нагрузку с
трамбовочных валиков.
2. Снимите 5/8-дюймовый болт (1), прокладки (2),
поворотную трубу (3) и шестигранную фланцевую
гайку (4), прикрепляющую валик (5) к его нажимному
рычагу.
3. Переместите трамбовочный валик (5) на другое
монтажное отверстие и вновь зафиксируйте его
крепёжными деталями. Затяните болт согласно
указаниям «Приложения», страница 62.

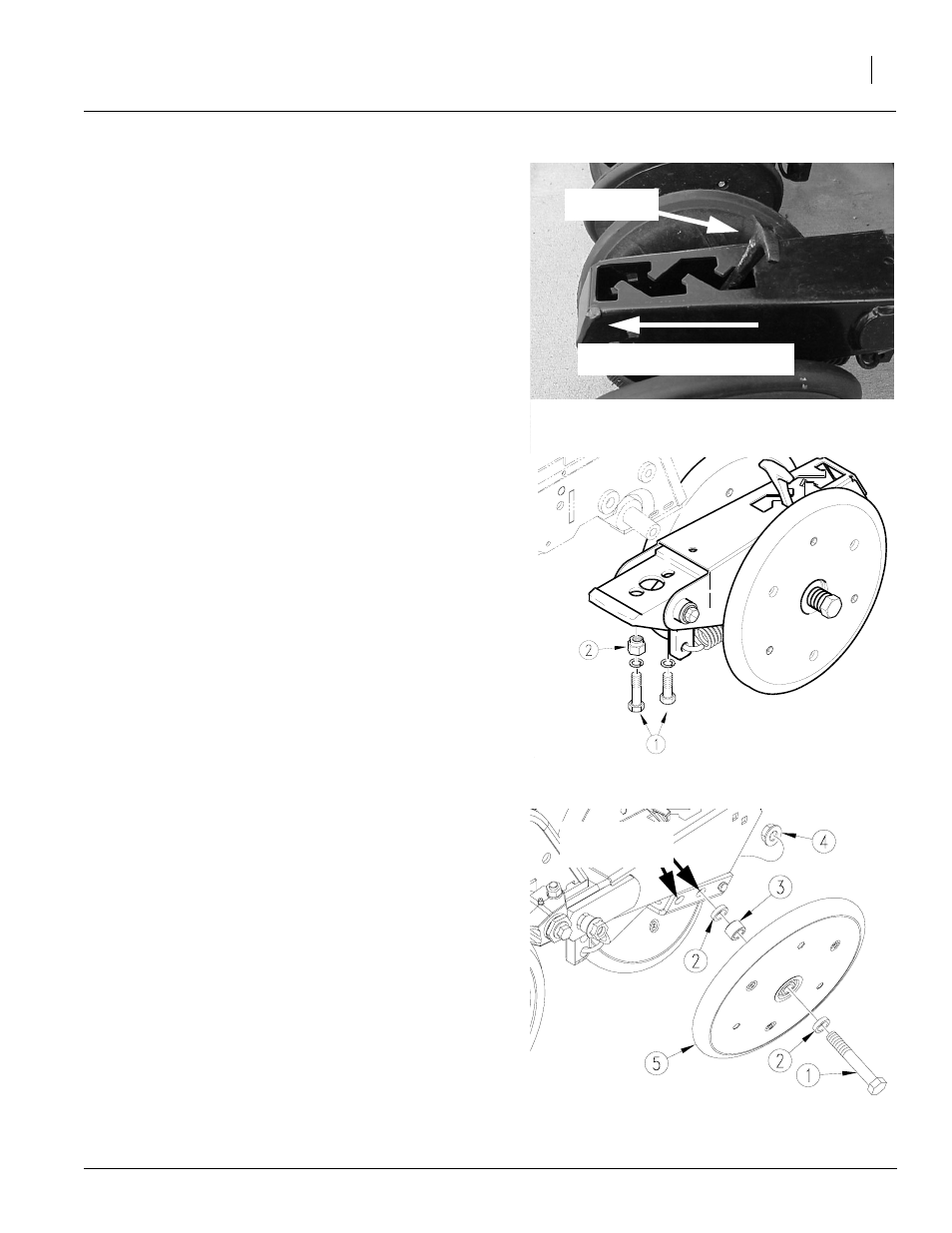

Рисунок 25
Нажим трамбовочного валика
17888
Начальное
положение
Отводите рукоятку назад для
усиления нажима
17719
Рисунок 26
Центрирование трамбовочного валика
12347 Рисунок 27
Смещение трамбовочного валика
Расположение
монтажных
отверстий
