3N-4010 и 3N-4020
196-359M 12/1/2006
40
Фиксация колеса Seed-Lok
Факультативные уплотняющие колёса Seed-Lok
обеспечивают дополнительный контакт семян с почвой.
Эти колёса подпружинены и не требуют регулировки. При
влажной и липкой почве на этих колёсах может
скапливаться земля.

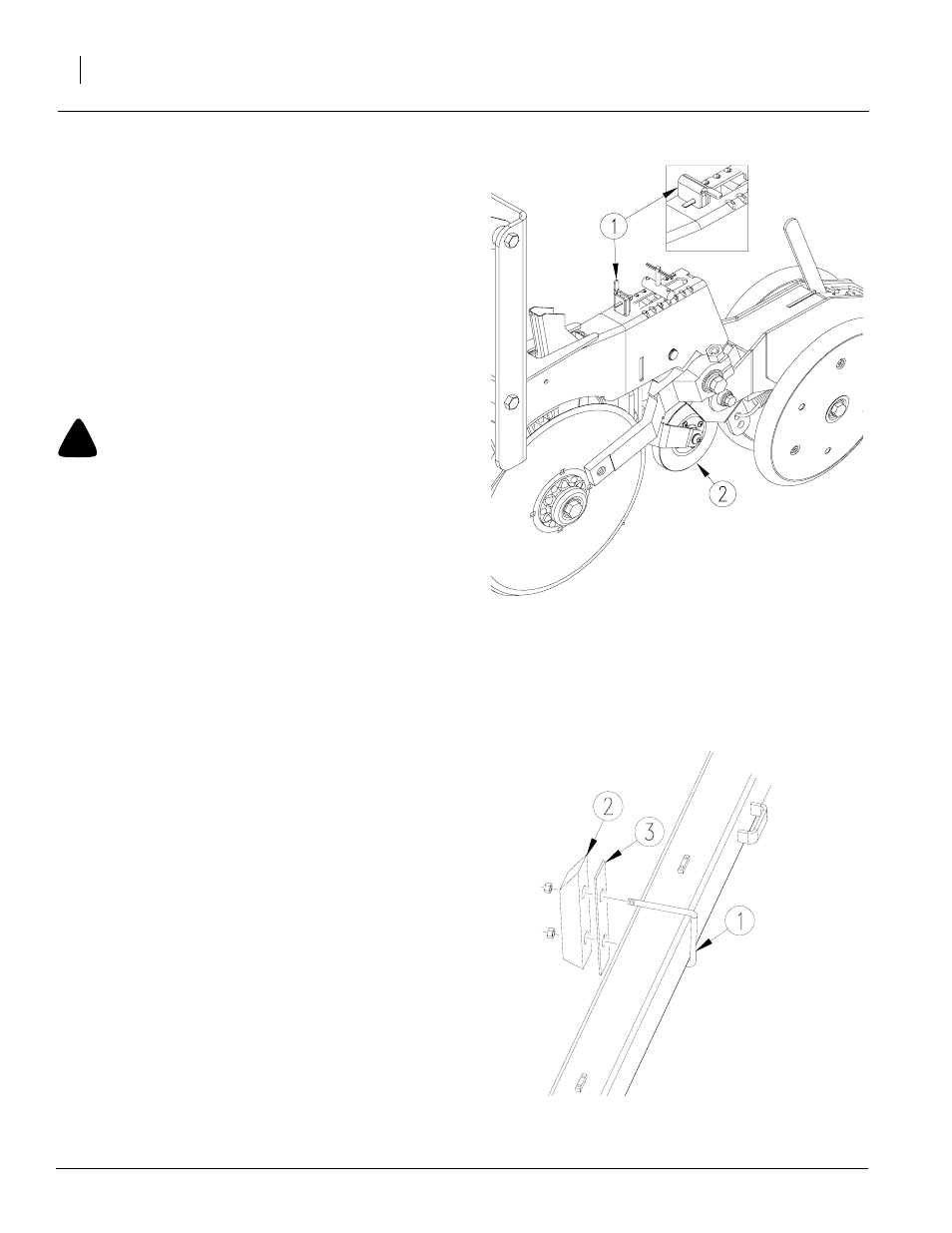

См. Рисунок 39
ПРИМЕЧАНИЕ: Боковое грядильное колесо и дозатор
семян сняты для упрощения.
Чтобы зафиксировать колёса Seed-Lok, поднимите сеялку.
Поверните фиксирующую рукоятку (1) на 90 градусов вниз
на верхней части корпуса открывателя. Толкайте колесо
Seed-Lok (2) вверх, пока рычаг колеса не зафиксируется.
!
ВНИМАНИЕ
Дисковые лезвия открывателей могут быть острыми.
Проявляйте осторожность, производя регулировку
вблизи них.
Чтобы разблокировать колёса Seed-Lok, потяните вверх
фиксирующую рукоятку (1). Колёса Seed-Lok
подпружинены, и сила пружины защёлкнет их на место.
Блок для пластинчатых прокладок
Если сеялка движется не по прямой или дёргается взад-
вперед при буксировке, может понадобиться регулировка
блока для пластинчатых прокладок.
См. Рисунок 40
1. Ослабьте гайку на U-образном болте размером
5/8" x 6" x 7 3/4" (1) и передвиньте блок вперёд или назад
до его совмещения с блоком на противоположной
стороне пластины.
2. Снимите гайку с U-образного болта размером
5/8" x 6" x 7 3/4" (1). Снимите блок (2) и добавьте или
уберите пластины (3) согласно необходимости.
Примечание: При затяжке U-образного болта убедитесь,
что блок совмещён с блоком на противоположной стороне
пластины.
Примечание: Пластина может слегка поворачиваться, когда
крылья независимо двигаются вверх и вниз; это не является
неисправностью. Регулировка при помощи шайб не
устраняет это явление.
18282
Зафиксированное
положение
Рисунок 39
Регулировка Seed-Lok
Рисунок 40
Блок для пластинчатых прокладок
20341
