Гидравлические схемы
Используется
Оранжевый
Синий
Желтый
Черный
Тележка
Орудие
CTA4000HD
Шнек
(А) Маркер
(B) Маркер
Не используется
(C) Подъем /
складывание
(D) Опускание/
раскладывание
Вентилятор (F)
(E) Не используется
(F) Не используется
Вентилятор,
возврат
(G) Возврат

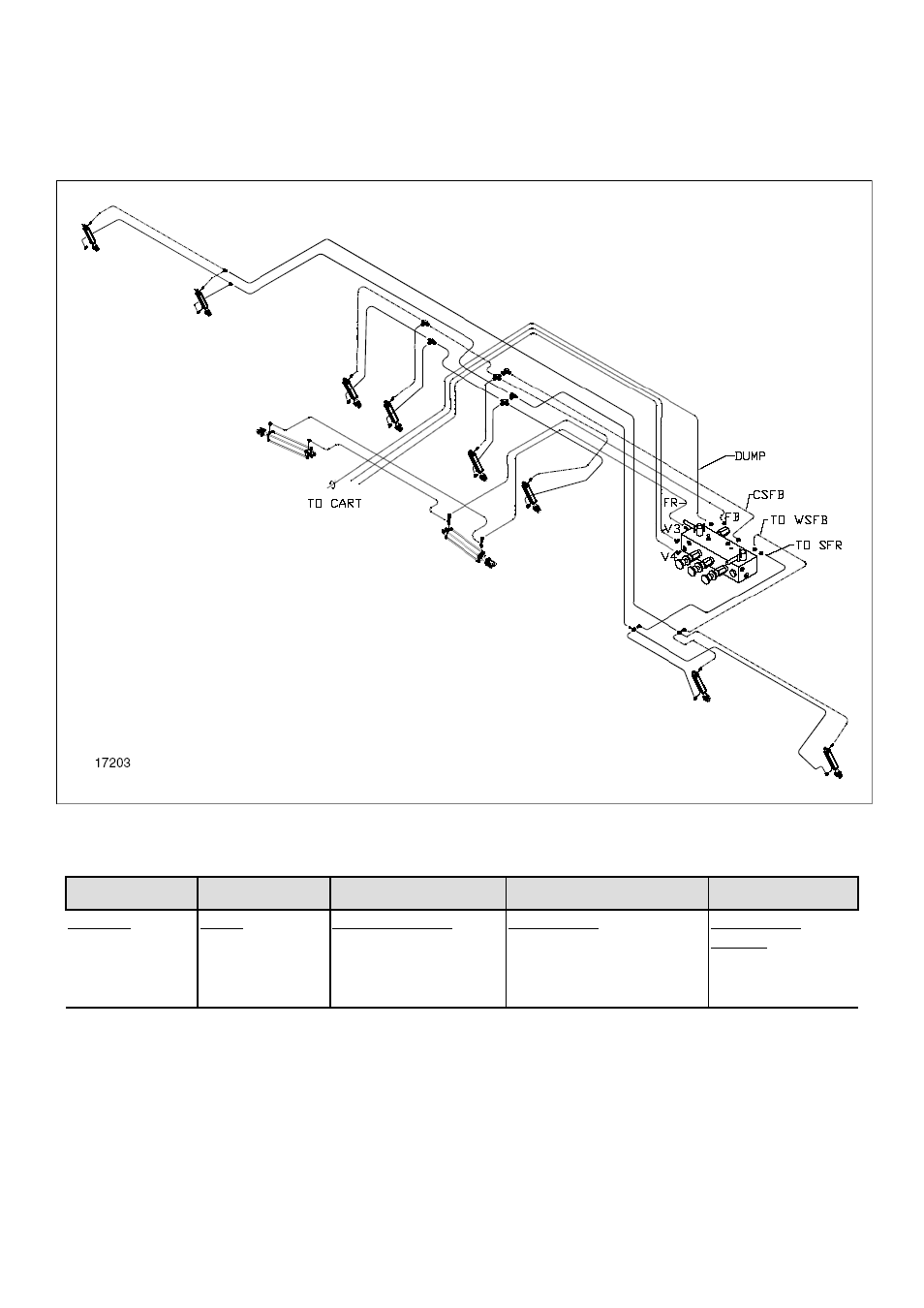

Гидравлические контуры CTA4000HD
Штоковые выходы всех цилиндров поднимания сошников
соединены между собой и подсоединены к клапанному выходу SFR
Цокольные выходы цилиндров поднимания сошников боковых
секций соединены между собой и подсоединены к клапанному
выходу WSFB
Цокольные выходы всех цилиндров поднимания сошников
центральной секции соединены между собой и подсоединены к
клапанному выходу CSFB
