Настройка подрамника сошников
При высоком вертикальном давлении (более 1600 фунтов/дюйм
2
)
высевающие секции могут наклониться вперед. Это можно исправить,
откорректировав сочленение главной рамы с подрамником.
См. рис. 52 и рис. 53
Балка крепления сошников (1) крепится с помощью 8 кронштейнов (2)
к поднимающим цилиндрам (не показаны на рисунке). Цапфа (3)
кронштейна крепится к балке шарнирным болтом (4) в нижнем
отверстии.
Угол соединения кронштейна и балки определяется регулировочным
болтом (5), который занимает одну из двух позиций.
•
Для работы с давлением ниже 1600 фунтов/дюйм
2
, регулировочный
болт ставится в среднее отверстие (5) цапфы.
•
Для работы с давлением выше 1600 фунтов/дюйм
2
, регулировочный
болт ставится в верхнее отверстие (6) цапфы.
Все цапфы следует крепить одинаково.
Для смены типа крепления (для более высокого давления):
1. Возьмите домкрат.
2. Ослабьте гайки всех регулировочных болтов (5).
3. Опустите подрамники сошников.
4.
Переместите
рычаги
гидравлических
клапанов
в
Рабочее
положение.
5. Переключите гидравлическую систему трактора в плавающий
режим.
6. Поставьте домкрат под балку крепления сошников в месте ее
соединения с цапфой (1).
7. Приподнимите балку, сняв нагрузку с регулировочного болта.
8. Выньте болт.
9. Повторите шаги 6-9 в месте каждого соединения балки с цапфами.
10. Совместите верхние отверстия цапфы и балки, подняв балку
домкратом.
11. Вставьте регулировочный болт в верхнее отверстие (6) и закрепите
его гайкой.
12. Повторите шаги 6-11 для каждого подрамника.
13. Затяните все болты.
Схема смены настроек для работы на более низком давлении
идентична, кроме шага 7, в котором нужно опустить раму, и порядка
смены отверстий для регулировочных болтов.

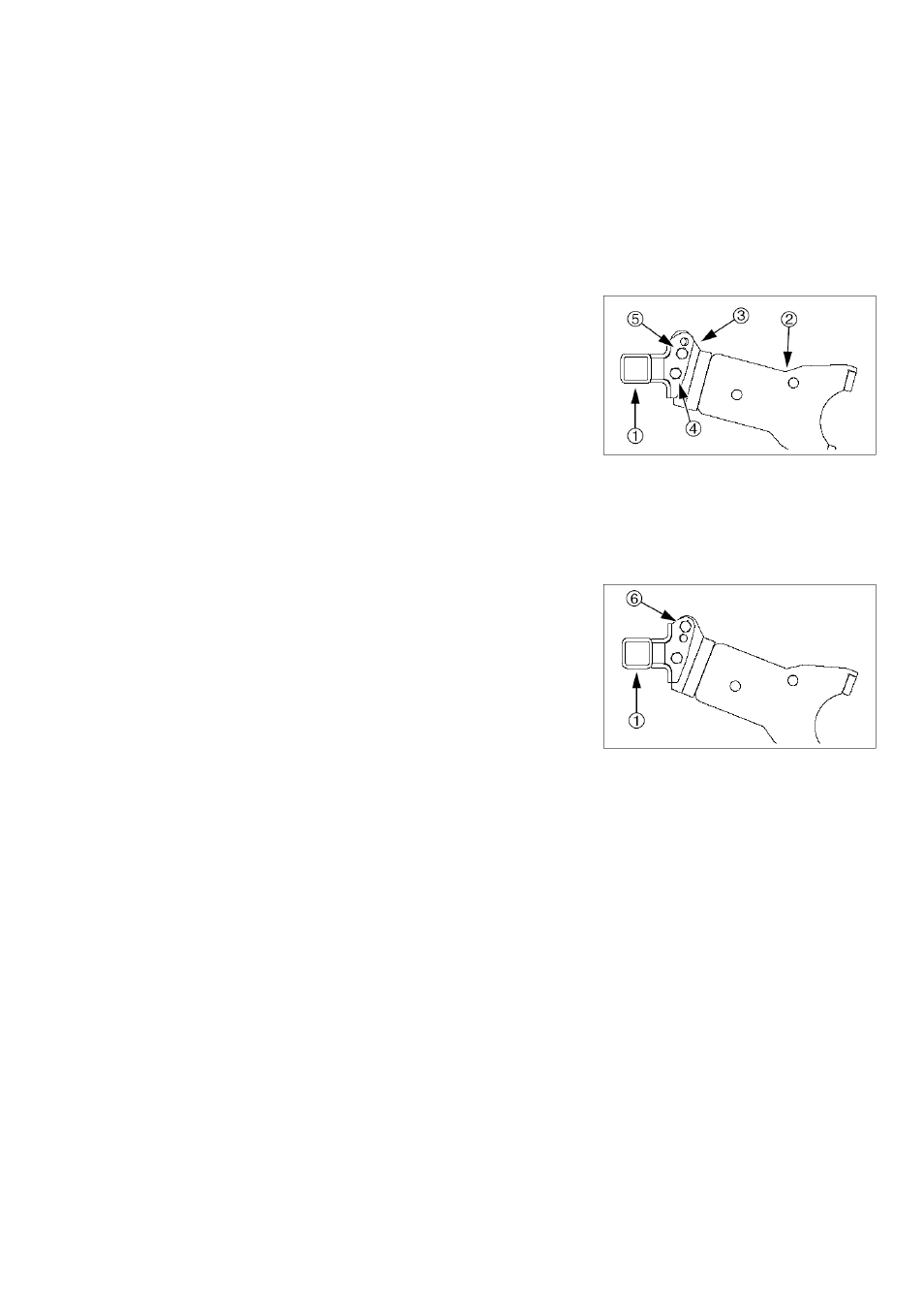

Рис. 52
Крепление при работе с
давлением до 1600
фунтов/дюйм
2
Рис. 53
Крепление при работе с
давлением свыше 1600
фунтов/дюйм
2
