Страница 44
Настройка распределения нагрузки
См. рис. 48
Перераспределяемая нагрузка на боковые секции регулируется с
помощью клапана распределения нагрузки на клапанном блоке
рабочего орудия. Для регулировки:
1. Убедитесь что рычаги обоих клапанов стоят в Рабочей позиции.
2. Опустите сошники на землю и не выключайте гидравлическую
систему, как если бы проиходил высев.
3. Снимите стопорное кольцо (1) с контрольной рукоятки клапана
распределения нагрузки.
4. Контролируя показания манометра (2) вращайте контрольную
рукоятку (3). Поворачивайте рукоятку по часовой стрелке для того,
чтобы увеличить нагрузку на боковые секции, и против часовой
стрелки – чтобы уменьшить нагрузку на боковые секции.
Примечание: диапазон рабочего давления манометра (2)
составляет от 200 до 800 фунтов/дюйм
2
.
Не превышайте показатель в 800 фунтов/дюйм
2
. Редукционный
клапан, установленный в клапанном блоке, включается при
давлении в 800 фунтов/дюйм
2
. Превышение рабочего давления в
800 фунтов/дюйм
2
приводит к перегреву масла и снижению
рабочей мощности вентилятора.
Если требуется рабочее давление в 800 фунтов/дюйм
2
, задайте на
манометре давление выше допустимого, а затем снизьте его так,
чтобы стрелка манометра опустилась чуть ниже отметки 800
фунтов/дюйм
2
. Если стрелка манометра не двигается во время
регулировки, вероятнее всего включился редукционный клапан.
5. Когда глубина высева настроена, боковые секции выровнены и
показания манометров находятся в допустимых пределах, поднимите
сошники и убедитесь, что показания манометров снизились после
поднятия сошников.
6. Установите запорное кольцо на контрольную рукоятку клапана
распределения нагрузки.

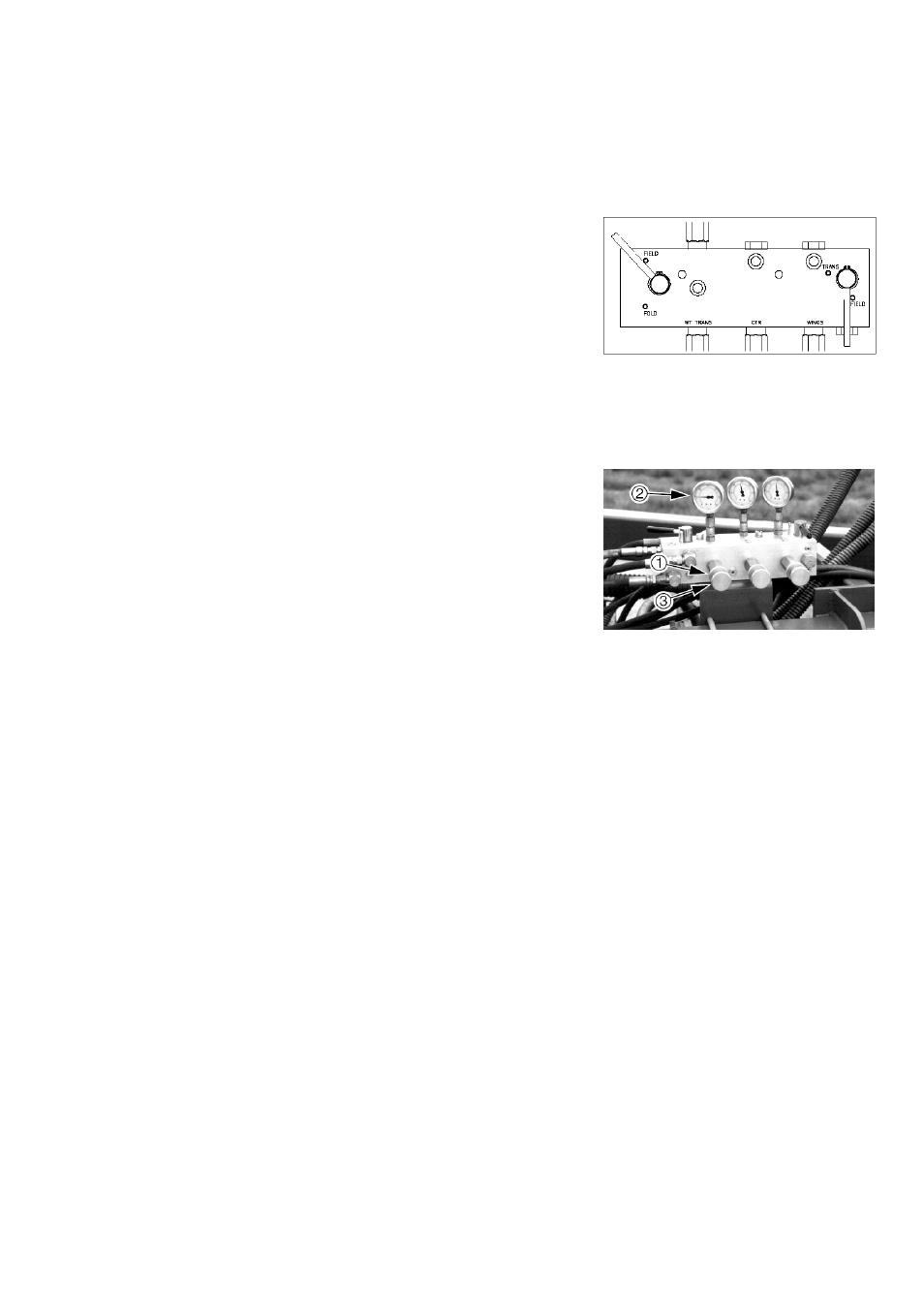

Рис. 48
Положение рычагов для
настройки распределения
нагрузки
Рис. 49
Настройка распределения
нагрузки
