Страница 21
Сцепка с ADC2220 или 1150
Для получения информации по сцепке с ADC2350 см. стр. 14
Кронштейны крепления

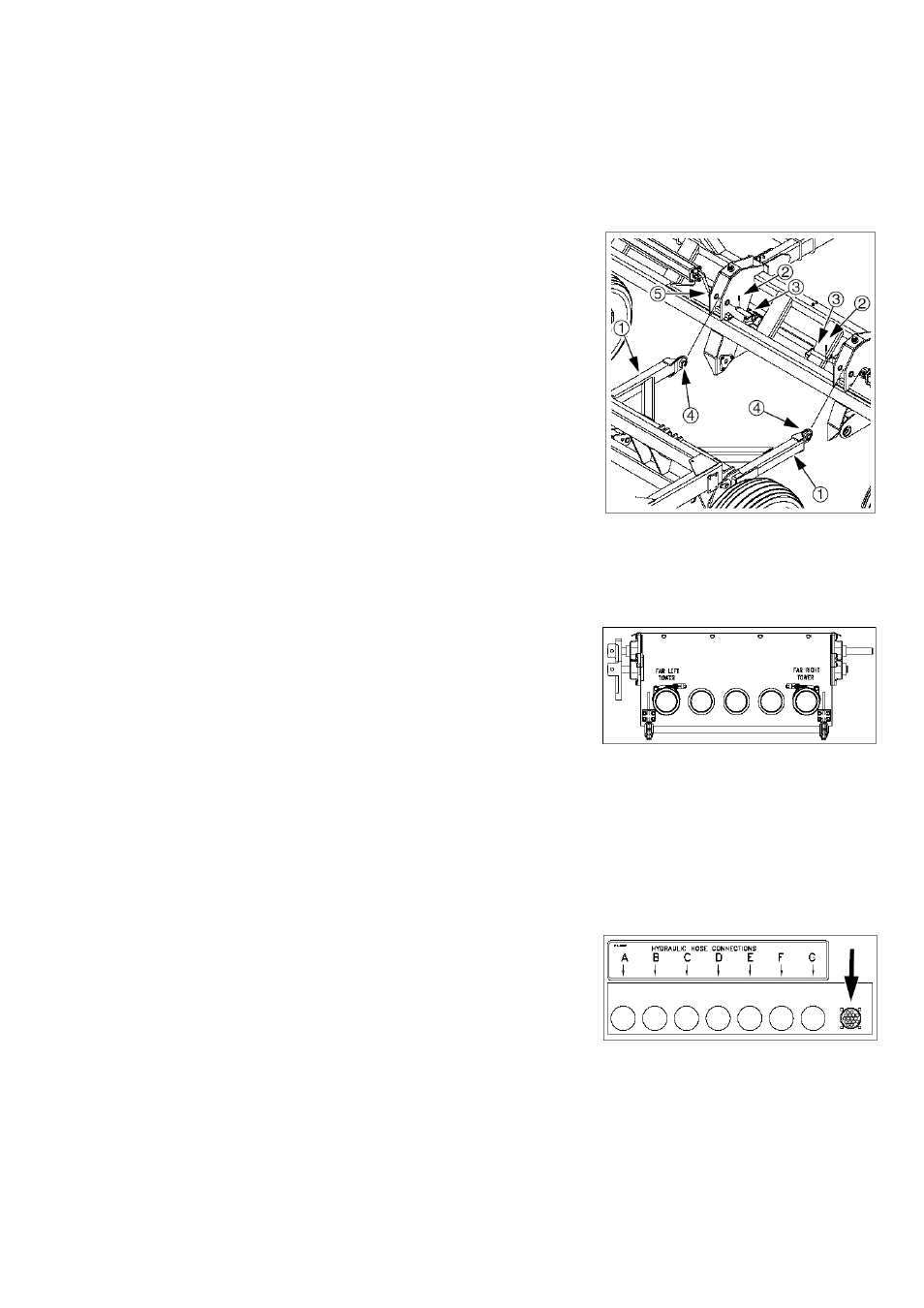

См. рис. 7 (для наглядности тележка изображена без
заднего бункера)
1. Используйте шнур (на рисунке не показан) с подножки тележки для
того, чтобы закрепить кронштейны тележки (1) на высоте отверстий
крепления рамы (5) рабочего орудия.
2. Удалите цилиндрические штифты (2) из фиксаторов (3) и снимите
фиксаторы.
3. Плавно подайте трактором тележку назад, пока проушины
кронштейнов (4) не войдут в отверстия крепления рамы (5) рабочего
орудия. Поставьте трактор на стояночный тормоз.
4. Вставьте и закрепите фиксаторы (3) рабочего орудия.
5. Заглушите двигатель трактора.
Рис. 7
Сцепка тележки и сеялки
Подключение семенных труб
См. рис. 8
Подключите трубопроводы подачи семян в распределительные башни
сеялки к соответствующим выходам высевающих аппаратов тележки,
начиная от левого к правому (кроме заглушенных выходов).
Оставьте достаточно попуска для того, чтобы длина шлангов позволяла
свободно поднять, опустить, сложить или разложить орудие.
Закрепите трубопроводы на выходах высевающего аппарата с
помощью хомутов (в комплекте). Поверните хомуты на крайних
выходах высевающего аппарата так, чтобы головки расширительных
винтов не мешали открываться дверцам лотков.
Перед соединением электросети убедитесь, что двигатель трактора
выключен и электропитание рабочего орудия отключено.
1. Вставьте 16-штырьковый кабель рабочего орудия в соответствующий
разъем тележки.
Электрические соединения
Рис. 8
ADC2220/1150
выходы для подключения
семенных трубопроводов
Рис. 9
ADC2220/1150
16-штырьковый разъем
