Настройка дискового ножа
Смещение дисков (в шахматном порядке) и их угол не настраиваются.
Однако следует контролировать и, в случае необходимости (в
результате нормального износа), регулировать смещение дисков одной
пары относительно друг друга. При смене дисков необходимо также
заново настроить разделительные шайбы.
См. рис. 58
При идеальном смещении дисков длина кривой контакта составляет
около 2,5 см. Если вставить два листа бумаги между дисками,
промежуток между листами бумаги должен составлять от 0 до 4,5 см.
Если кривая контакта значительно длиннее или короче (либо же
контакт отсутствует совсем), следует настроить смещение дисков,
вставив между ними одну или больше разделительных шайб. Если
длина кривой контакта изменяется при вращении дисков, вероятнее
всего один или оба диска погнуты и нуждаются в замене.
Настройка кривой контакта
См. рис. 59
1. Поднимите рабочее орудие и закрепите его, повернув рычаг
Транспортного клапана в Транспортное положение.
2. Удалите болт (1), удерживающий диск сошника. Аккуратно снимите
диск (2), запомните, сколько разделительных шайб (3) стояло с
внешней стороны крышки пыльника (4), а сколько с внутренней. Не
теряйте шайбы и другие детали втулки.
3. Для того чтобы уменьшить длину кривой контакта дисков
(нормальный случай), переместите одну разделительную шайбу с
внутренней стороны крышки пыльника на внешнюю.
4. Соберите дисковый нож и проверьте контакт.
ВНИМАНИЕ
Дисковые ножи могут быть острыми. Будьте осторожны во
время их смены или настройки.
ВНИМАНИЕ
Дисковые ножи могут быть острыми. Будьте осторожны во
время их смены или настройки.

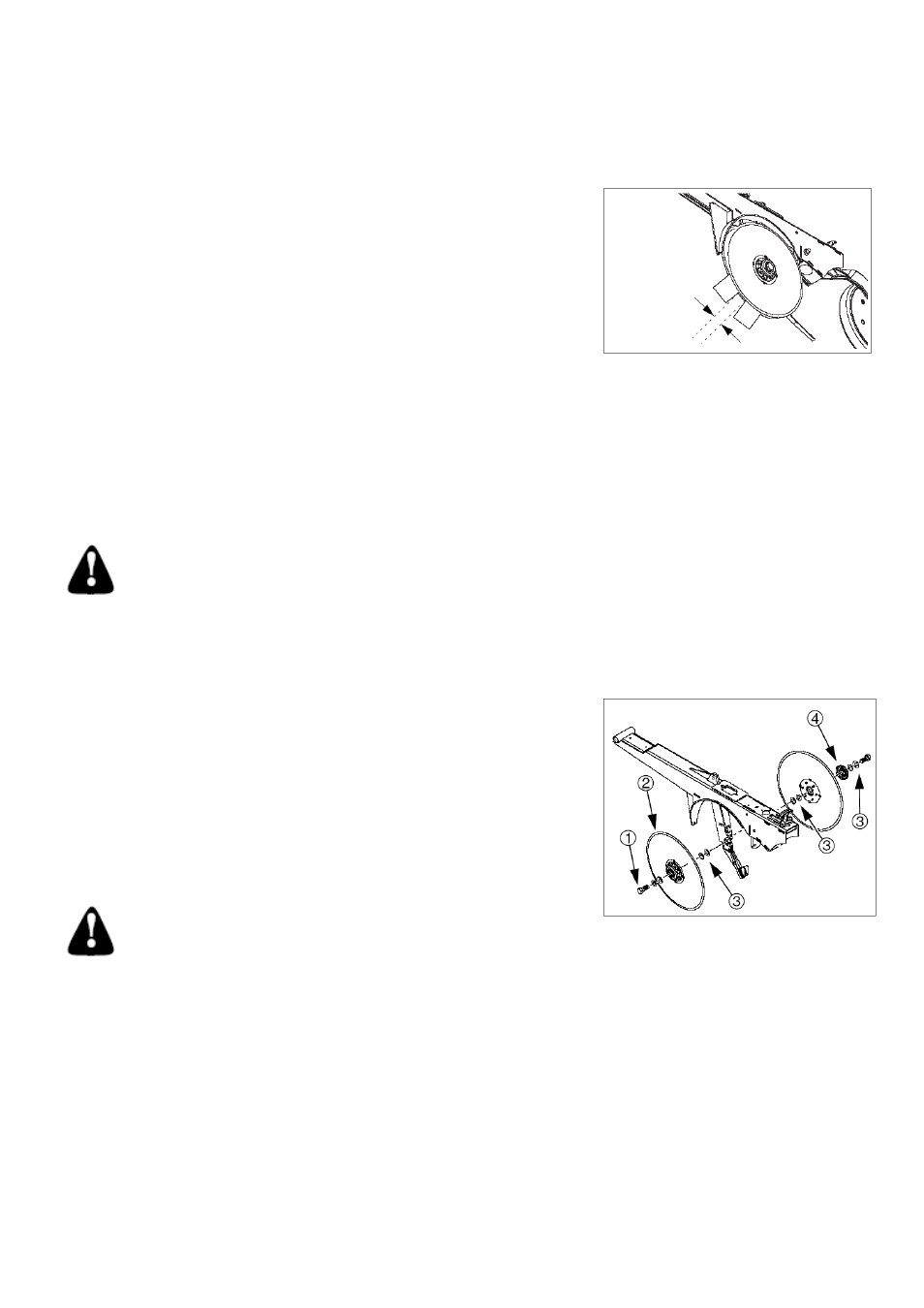

Рис. 58
Проверка контакта дисков
Рис. 59
Настройка контакта
дисков
