Настройка рым-болта
См. рис. 22
Перед эксплуатацией рабочего орудия, убедитесь, что рамы секций
выставлены по уровню. В поднятом положении, верхний край
крепления сошников (1) должен находиться не менее чем в 13 мм от
поперечины рамы (2).
Отрегулируйте рамы сошников так, чтобы все сошники находились на
одинаковом расстоянии от земли. Для того, чтобы поднять или
опустить раму сошника, ослабьте контргайку (3) на цилиндре
опускания секций и закрутите/открутите регулировочную гайку. Когда
сошники окажутся на необходимой высоте, затяните контргайку. В
случае необходимости отрегулируйте каждую секцию.

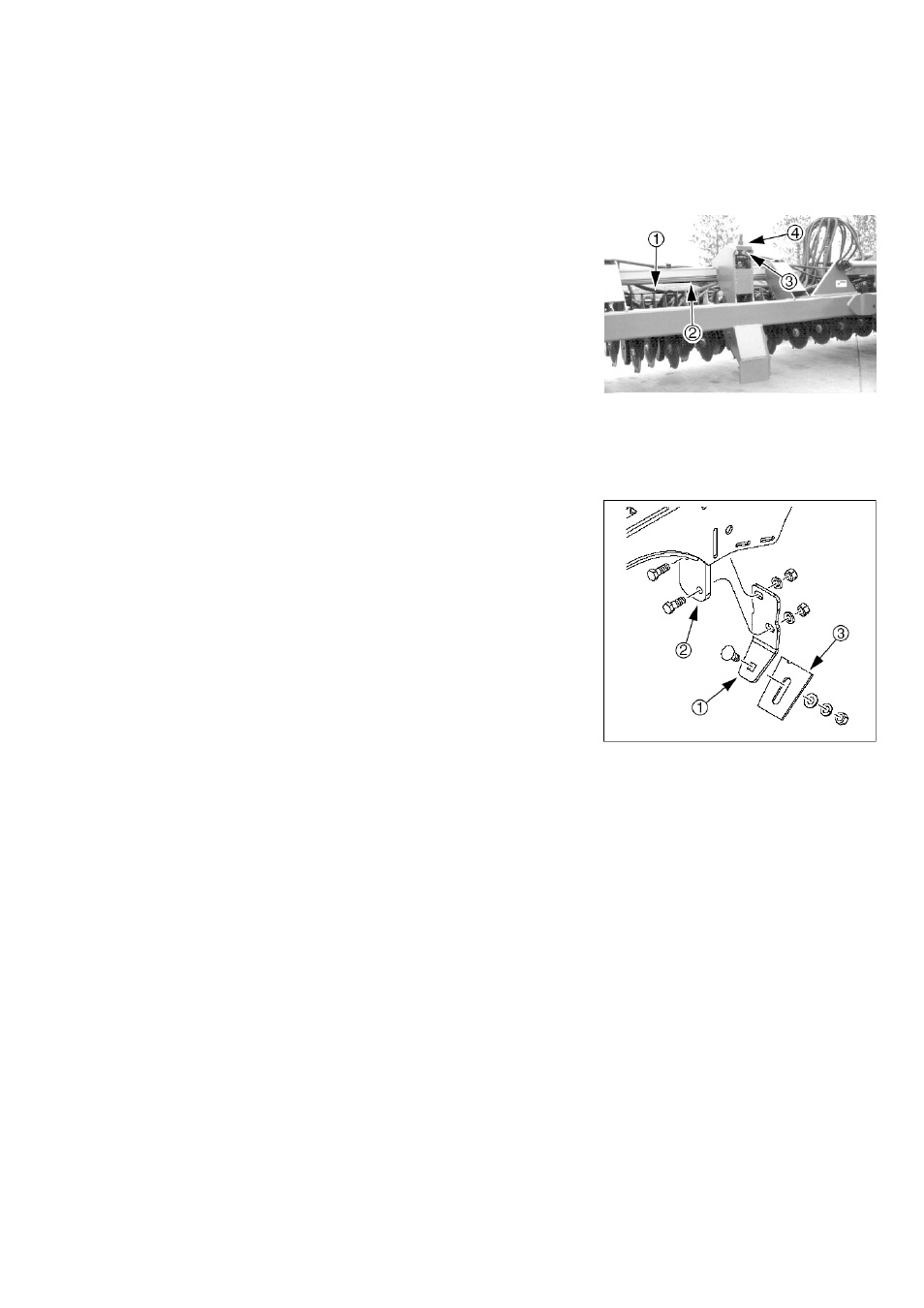

Рис. 22
Рым-болт настройки
высоты сошников
Чистики являются дополнительным оборудованием и не
устанавливаются на заводе. Для их установки в полевых условиях:
1. Снимите один или оба диска чтобы получить доступ к креплениям.
Запомните расположение втулок и шайб для установки ножей. См. стр.
46.
См. рис. 23
2. Поместите внутреннее крепление
чистика (1) в задней части
крепления для уплотнителя семян (2).
Закрепите его с помощью двух HHCS 3/8-16x1 дюймовых болтов с
шестигранной головкой, стопорных шайб и гаек. Болты следует
вставлять спереди.
3. Расположите лезвие чистика (3) позади и ниже внутреннего
крепления чистка (1), так чтобы прорезь на верхней части чистика
смотрела в правую сторону по ходу движения сеялки.
Закрепите его с помощью RHSNB 3/8-16x1 дюймовых болтов с круглой
головкой и квадратной горловиной, ровной шайбы, стопорной шайбы
и гайки.
4. Поставьте дисковые ножи.
5. Отрегулируйте лезвие чистика как описано в разделе «Настройка
чистиков» на стр. 47.
Установка чистиков
Рис. 22
Установка чистиков
