Сцепка с ADC2350
См. инструкции по подключению к тележке ADC2220 или 1150 на
стр. 17
Сцепка рамы

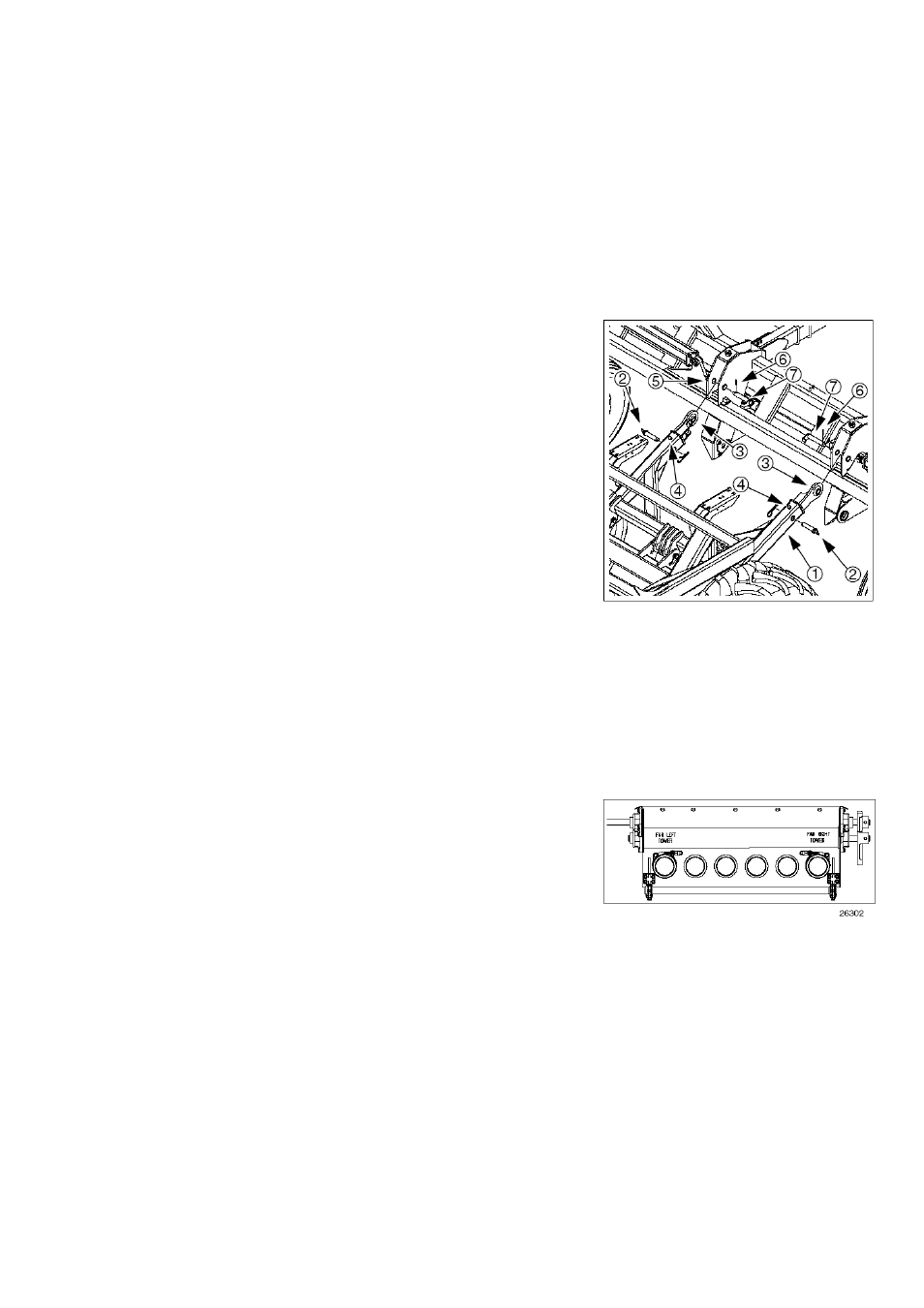

См. рис. 3 (для наглядности тележка изображена без
заднего бункера)
1. Используйте шнур (на рисунке не показан) с подножки тележки для
того, чтобы закрепить кронштейны тележки (1) на высоте отверстий
крепления рамы (5) рабочего орудия.
2. Удалите штифты (2) из кронштейнов около проушин (3), это
позволит раздвинуть телескопические кронштейны. Не вынимайте
стопорные болты (4).
3. Удалите цилиндрические штифты (6) из фиксаторов (7) и снимите
фиксаторы.
4. Плавно подайте трактором тележку назад, пока проушины
кронштейнов не окажутся на расстоянии 60 см от отверстий креплений
рамы (5) рабочего орудия. Поставьте трактор на стояночный тормоз.
5. Раздвиньте каждый кронштейн (3) с тем, чтобы он вошел
проушиной в отверстие крепления рабочего орудия (5). Вставьте и
закрепите фиксаторы (7).
6. Снимите трактор со стояночного тормоза, и медленно подайте
трактор назад, так, чтобы стало возможным установить штифты (2)
кронштейнов. Закрепите их с помощью зажимов.
7. Поставьте трактор на стояночный тормоз и заглушите двигатель.
Подключение семенных труб
См. рис. 4
Подключите трубопроводы подачи семян в распределительные башни
сеялки к соответствующим выходам высевающих аппаратов тележки,
начиная от левого к правому (кроме заглушенных выходов).
Оставьте достаточно попуска для того, чтобы длина шлангов позволяла
свободно поднять, опустить, сложить или разложить орудие.
Закрепите трубопроводы на выходах высевающего аппарата с
помощью хомутов (в комплекте). Поверните хомуты на крайних
выходах высевающего аппарата так, чтобы головки расширительных
винтов не мешали открываться дверцам лотков.
Рис. 4
Выходы для подключения
семенных трубопроводов
Рис. 3
Сцепка тележки с сеялкой
