Страница 41
Выравнивание рамы
Выставить боковые секции рабочего орудия по уровню с центральной
секцией можно, следуя инструкциям, приведенным в разделе
«Настройка рым-болта» на стр. 24. Перед началом высева
проверьте выравнивание рамы орудия с высевающими секциями,
разместив орудие на ровной поверности.
Если одна или обе боковые секции стоят под углом к горизонтальной
оси, проконтролируйте следующие моменты:
Выравнивание подрамника сошников: цапфы всех копирующих колес
закреплены на одинаковой высоте – см. «Наладка подрамника
сошников» на стр. 43.
Настройка
распределения
нагрузки
–
см.
«Настройка
распределения нагрузки» на стр. 40.
Высота крепления сошников: все сошники закреплены на одинаковой
высоте в одних и тех же пазах (кроме, возможно, сошников, идущих в
колее колес трактора) – см. стр. 45.
Высота прикатывающих колес: все колеса выставлены на одинаковой
высоте – см. стр. 48.
Длина прижимных пружин сошников: выставлена одинаковая длина
пружин на всех сошниках (кроме, возможно, сошников, идущих в
колее колес трактора) – см. стр. 45.
Настройка реле отключения высева
Тип, размещение и принцип работы реле зависит от модели
пневматической тележки
Настройка реле для ADC2350
См. рис. 43 (для наглядности, зона расположения реле
показана без сошников и копирующих колес)
Реле отключения высева прекращает подачу семян из высевающего
аппарата, когда орудие поднимается. Для того, чтобы отрегулировать
высоту отключения высева, выполните следующие шаги:
1. Избегайте попадания конечностей под рабочее орудие во время
наладки работы реле отключения высева.
2. Найдите реле (1) на передней центральной части основной рамы.
3. Полностью поднимите сошники и зафиксируйте их, переключив
Транспортный клапан в Транспортное положение.
4. Ослабьте болты крепления реле (2) и поднимите или опустите реле
так, чтобы переключатель (3) касался рычага (4) и реле было включено
(переключатель смотрит вверх).
5. Затяните болты.
Примечание: Настройте реле так, чтобы оно срабатывало не
слишком низко. Рычаг складывания может приподниматься и
опускаться
на
неровной
поверхности,
и
преждевременное
срабатывание реле может привести к появлению незасеянных
участков.
Если настройка рым-болта была изменена (см. стр. 24), проверьте
настройки реле отключения высева.

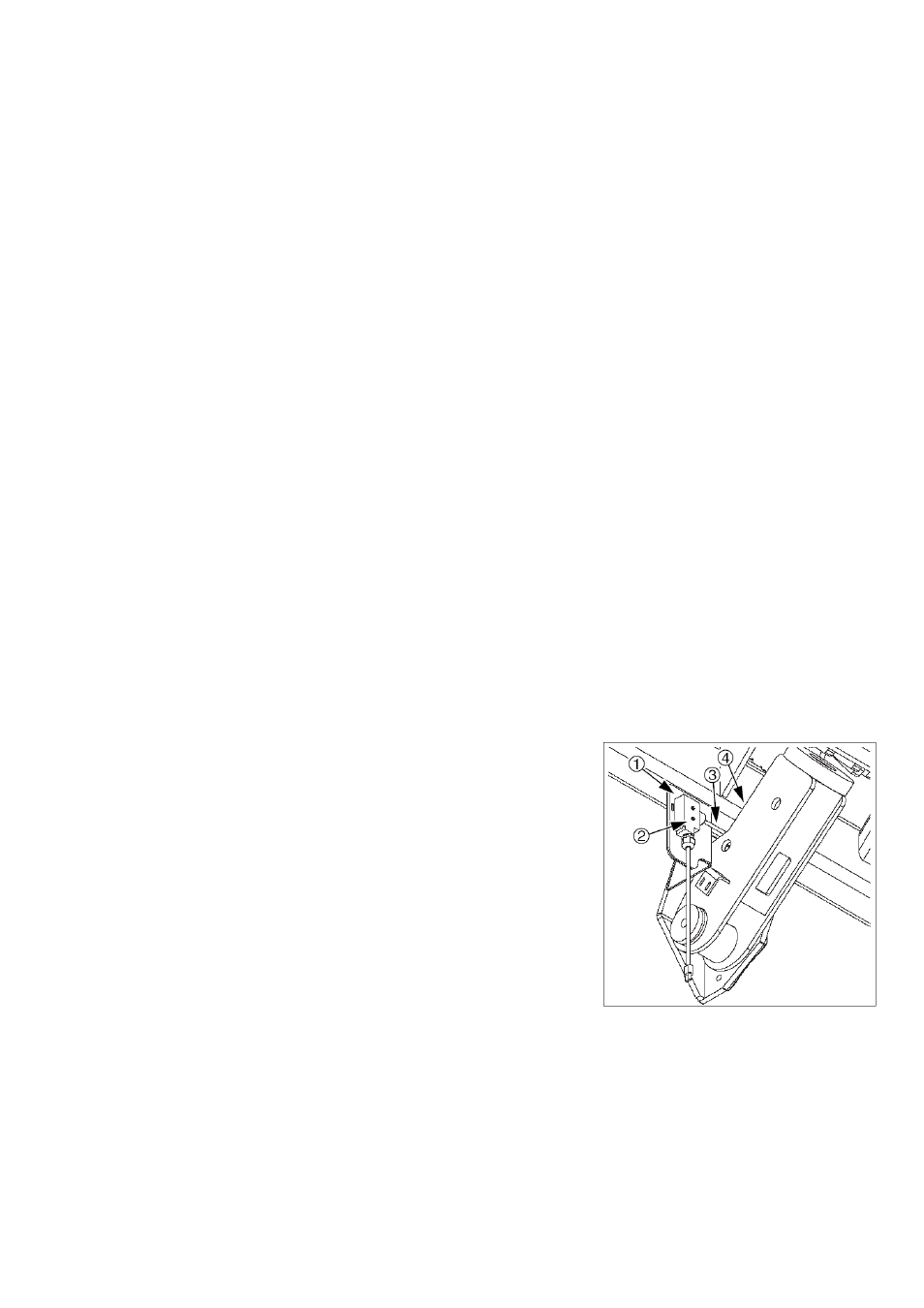

Рис. 43
Реле отключения высева
для ADC2350
