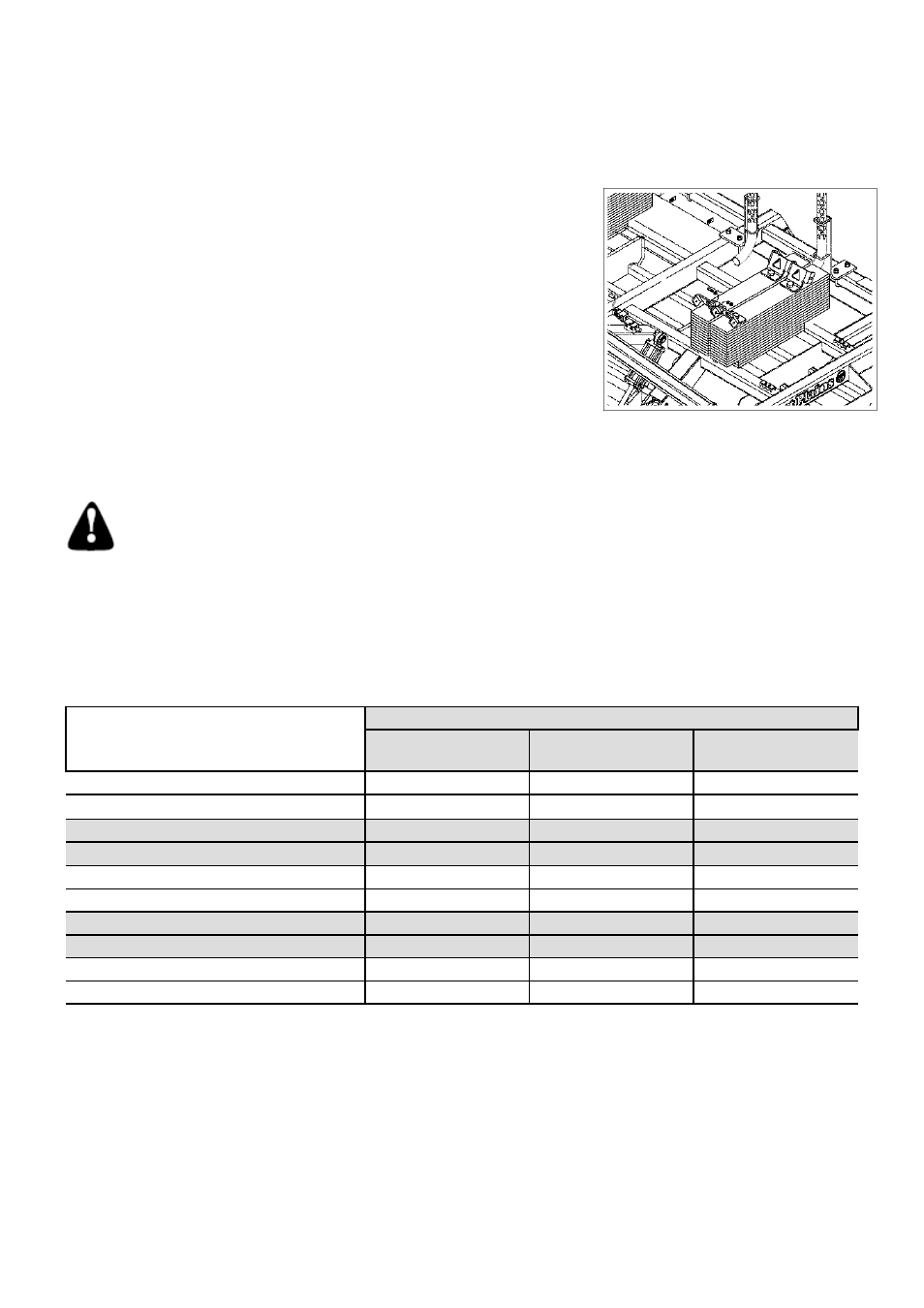

Вес рамы
Стандартная комплектация сеялки CTA4000HD включает 4 набора
грузов для центральной рамы. Каждый набор состоит из пары грузов
по 318 кг каждый. Общий вес дополнительных грузов составляет 2540
кг. Это максимально допустимая дополнительная нагрузка на раму.
Запрещена установка грузов сверх допустимой нагрузки.
Дополнительные грузы необходимы для работы с настройками, при
которых общая требуемая вертикальная нагрузка (суммированная по
всем высевающим секциям) равна общему весу орудия или превышает
его.
При работе на крайне податливой почве, снимите дополнительные
грузы чтобы уменьшить нагрузку на колеса. Снимайте грузы попарно,
по одному с каждой стороны центральной секции орудия.
Грузы удерживаются за счет собственной тяжести и легко снимаются с
помощью погрузчика с предельно допустимой нагрузкой не менее 320
кг.
ОПАСНО
Никогда не размещайте дополнительные грузы на боковых
секциях. Грузы соскользнут при складывании орудия. В случае их
закрепления
возрастает
верояность
повреждения
орудия.
Размещение дополнительных грузов на боковых секциях не имеет
смысла, поскольку гидравлическая система способна перенести
весь вес орудия на боковые секции.
Рис. 47
Дополнительные грузы
Модель сеялки и ширина междурядья
CTA4000HD-8006
6” (15,2 см)
CTA4000HD-6575
7,5” (18,9 см)
CTA4000HD-5010
10” (24,8 см)
8: Орудие со стандартными грузами
9323 кг
8727 кг
8186 кг
8: Максимальная нагрузка на секцию
117 кг
134 кг
164 кг
6: Орудие с 3 наборами грузов (-1)
8688 кг
8092 кг
7551 кг
6: Максимальная нагрузка на секцию
109 кг
124 кг
151 кг
4: Орудие с 2 наборами грузов (-2)
8053 кг
7457 кг
6916 кг
4: Максимальная нагрузка на секцию
101 кг 115
кг
138 кг
2: Орудие с 1 набором грузов (-3)
7418 кг
6822 кг
6281 кг
2: Максимальная нагрузка на секцию
204 кг
105 кг
126 кг
0: Орудие без грузов
6783 кг
6187 кг
5646 кг
0: Максимальная нагрузка на секцию
85 кг
95 кг
113 кг
