Система определения нагрузки
Для нормальной работы сеялки CTA4000HD на некоторых тракторах с
гидросистемой постоянного потока или оборудованных системой
определения
нагрузки
требуется
установка
переходника.
Для
получения инструкций по заказу См. «Гидравлический байпасный
клапан» на стр. 56. Обратитесь к дилеру Great Plains для заказа
переходного клапана.
ВАЖНО !
Эксплуатация сеялки без переходного клапана может привести к
серьезному
повреждению
трактора.
Проконсультируйтесь
у
поставщиков трактора по вопросу необходимости использования
переходного клапана
См. рис. 19
1. После установки переходного клапана (1), произведите его наладку:
2. Ослабьте стопорное кольцо (2) и полностью перекройте поперечный
поток через переходной клапан, повернув ручку (3) по часовой стрелке
до упора.
См. рис. 20
3. Переведите рычаги клапанов в Рабочее положение.
4. Отрегулируйте клапан регулировки потока так, чтобы секции
опускались и поднимались с безопасной скоростью.
Примечание: Чем быстрее опускаются и поднимаются секции,
тем больше вероятность перегрева масла, износа или повреждения
трактора.
5.
Включите гидравлический контур вентилятора и цилиндров
складывания и поднимания сеялки. Зафиксируйте гидравлические
переключатели. Убедитесь, что вентилятор тележки работает с
нормальной скоростью (около 3600 об/мин).
См. рис. 21 и рис. 19
6. Отрегулируйте клапаны распределения нагрузки центральной и
боковых секций сеялки (4), (5), так чтобы давление на манометрах (6),
(7) составляло 1500 фунтов/дюйм
2
.
ВАЖНО !
На данном этапе не проводите наладку клапана распределения
нагрузки (8). Не превышайте значение в 1000 фунтов/дюйм
2
для
того, чтобы избежать повреждения рабочего орудия.
7. Контролируя показания манометров, медленно отрегулируйте
рукоятку переходного клапана (3) так, чтобы стрелки на манометрах
(6), (7) опустились чуть ниже отметки 1500 фунтов/дюйм
2
.
Зафиксируйте
запорное
кольцо
переходного
клапана
в
этом
положении.
8. Отрегулируйте клапаны контроля давления (4), (5) до приемлемого
уровня давления при опускании секций. См. «Распределение
нагрузки» на стр. 41.

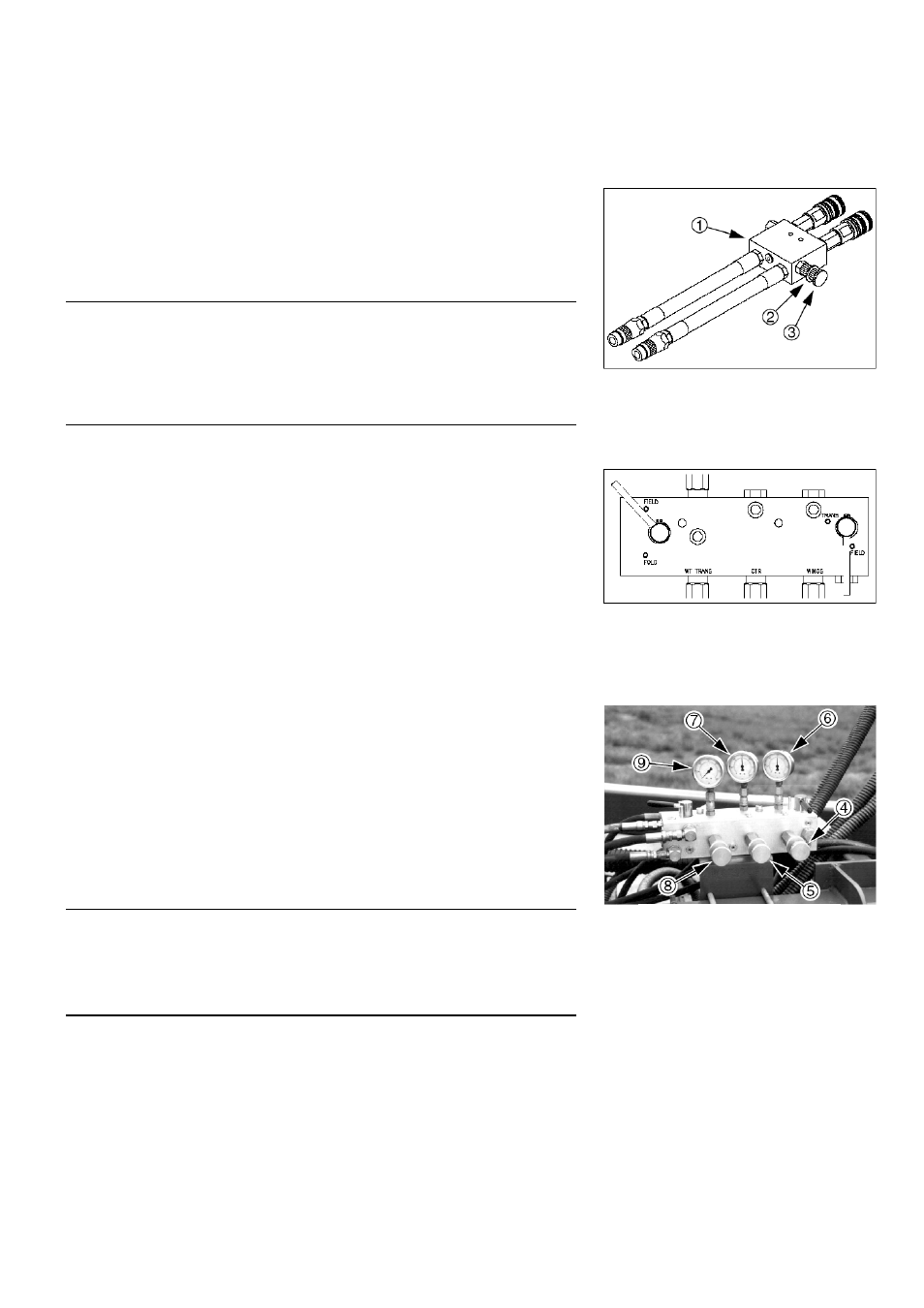

Рис. 19
Переходной клапан
Рис. 20
Настройка переходного
клапана
Рис. 21
Подготовка к настройке
переходного клапана
