Дополнительные сведения о цифровом вводе-выводе
Инструкция по эксплуатации MTS Criterion™ серии 40 Приложение 99
Приложение
Дополнительные сведения о цифровом
вводе-выводе

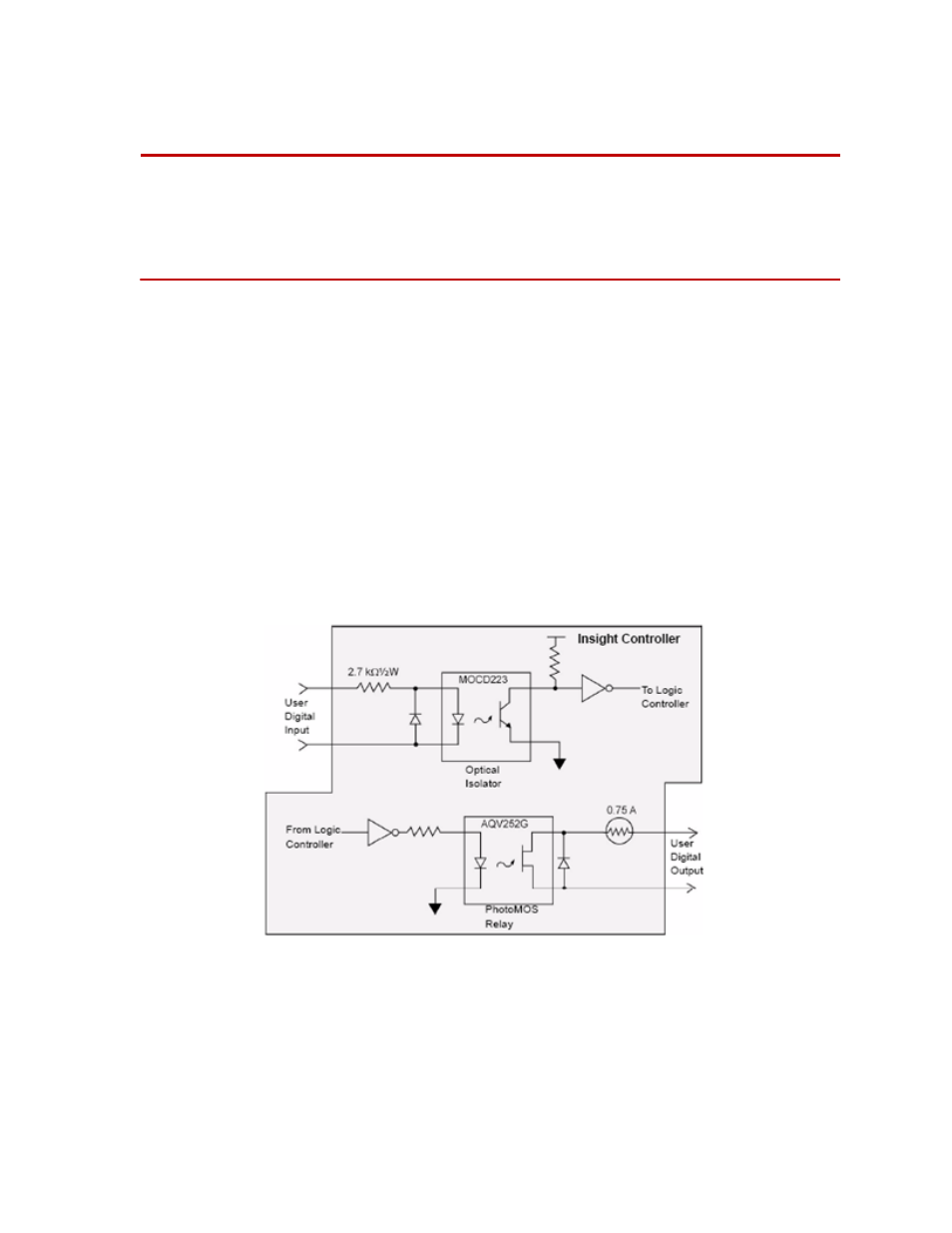

Для цифровых входов используется оптическая развязка MOCD223
с резисторами 2,7 КОм, ½ Ватт. Для надежного включения им необходим
ток 1 мА. Это означает, что минимальное входное высокое напряжение
должно составлять 4,0 В постоянного тока. Максимальное входное
напряжение составляет 28,0 В постоянного тока. Устройство должно
отключаться при входном напряжении менее 1,0 В.
Цифровые выходы реализованы на фотореле PhotoMOS AQV252G
с предохранителями 0,75 А, подключенными последовательно.
Хотя устройство рассчитано на пиковое напряжение 60 В, рекомендуется
прикладывать к нему напряжение не более 48 В. Если нагрузка будет
высокоиндуктивной, например, катушка реле, следует разместить
рядом с выводами катушки соответствующую сеть демпферов,
чтобы предотвратить появление больших обратных напряжений,
превышающих номинал устройства.
