Инструкция по эксплуатации MTS Criterion™ серии 40
64
Прокладка кабелей
Установка
Разъем датчика
силы траверсы
В системах испытания материалов с одной испытательной зоной
этот разъем предназначен для датчика силы под траверсой одной
из колонн. В системах тестирования материалов с двумя испытательными
зонами этот разъем предназначен для датчика силы под верхней балкой
одной из колонок, еще имеется два разъема для датчика силы под траверсой
головкой одной из колонн. При использовании верхней испытательной
зоны верхний датчик силы соединяется с разъемом под верхней балкой
одной из колонн, а два разъема под траверсой соединяются с помощью
соединительного кабеля. При использовании нижней испытательной зоны
нижний датчик силы подключается к заднейчасти одного из двух разъемов
под траверсой головкой. Назначение контактов:
К
ОНТАКТ
С
ИГНАЛ
1
EX+
2
EX-
3
Нет контакта
4
FB+
5
FB-
6
Нет контакта
7
SHIELD (ЭКРАН)
8
TEDS+
9
Нет контакта
10
EXS+
11
Нет контакта
12
RCAL1 (FBR+)
13
RCAL2 (FBR-)
14
TEDS-
15
EXS-

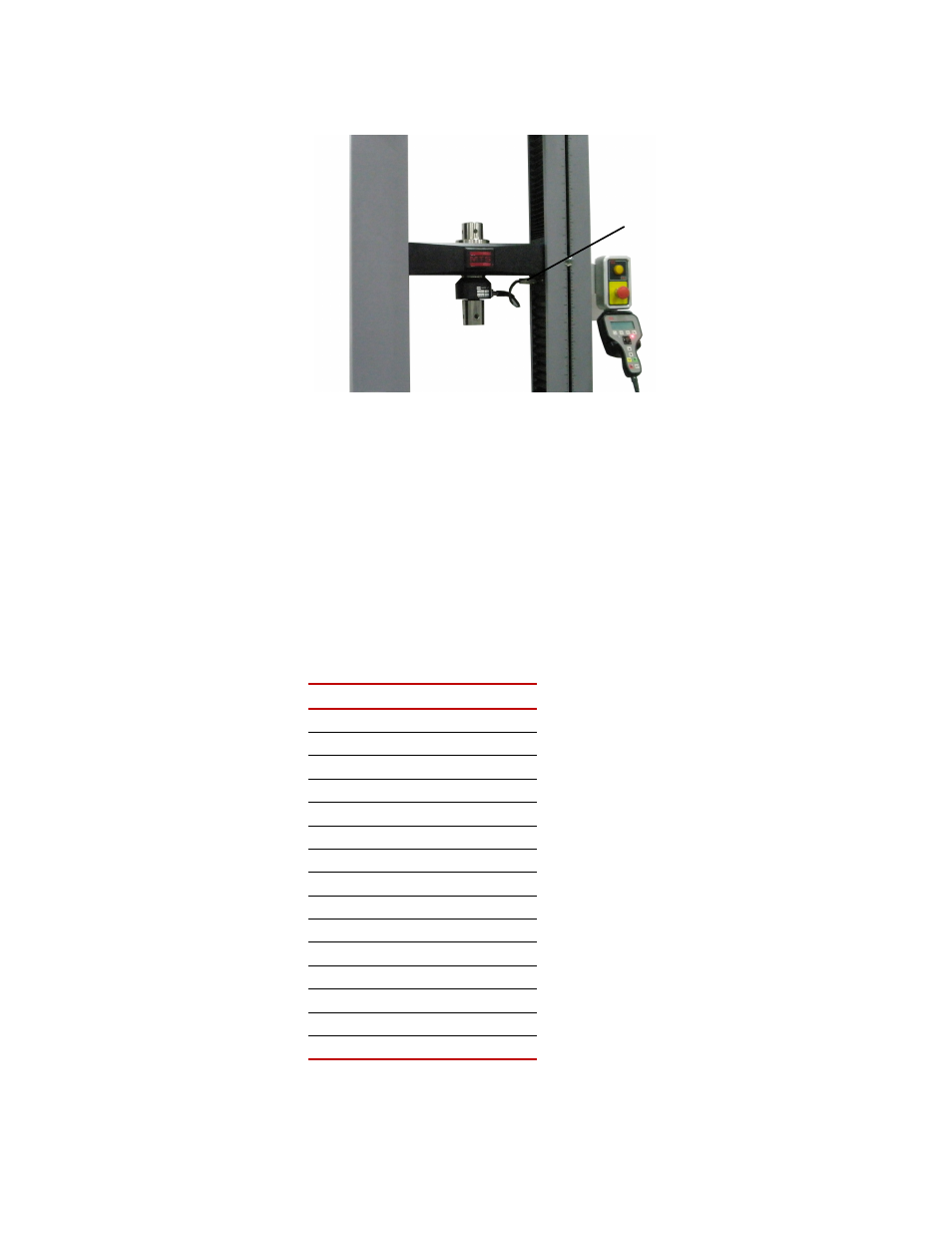

Разъем датчика
силы нижней зоны
испытаний (показан
на модели C44)
