Размеры для крепления принадлежностей для модели C44
Инструкция по эксплуатации MTS Criterion™ серии 40
Установка
71
Размеры для крепления принадлежностей для модели C44
Балка
основания
траверса

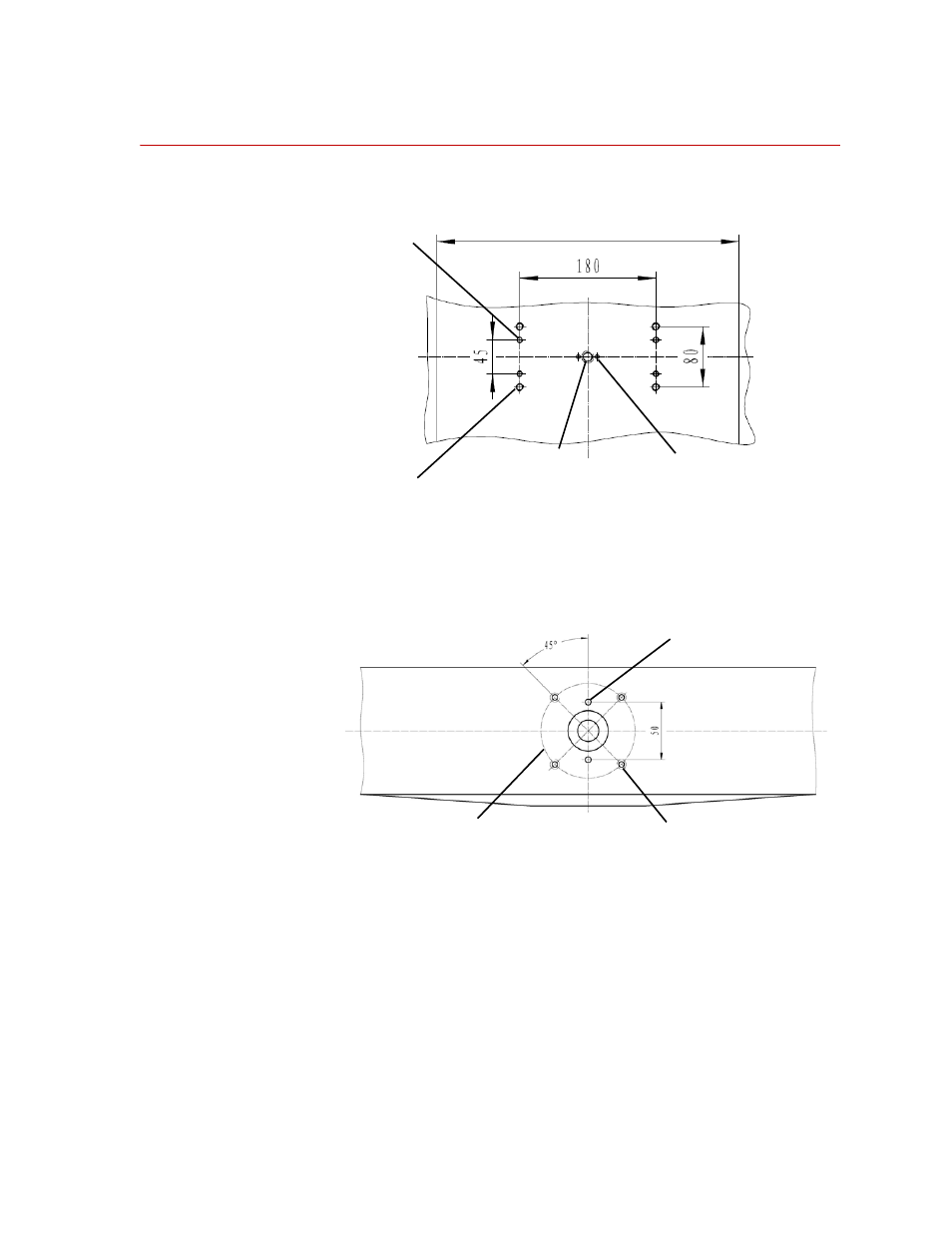

Размеры для крепления балки основания для модели C44
Горизонтальный зазор 400
Глубина Φ5x10
Отверстие под штифт для
ориентации
(2x)
M16-7H
Сквозное
M10-7H(4x)
Глубина 25
M8-7H(4x)
Глубина 20
Крепление верха траверсы для модели C44
Глубина Φ5x10
Отверстие под штифт для
ориентации
(2x)
Φ82
M8-7H(4x)
Глубина 25
