Контрольный список регулярного технического обслуживания
Инструкция по эксплуатации MTS Criterion™ серии 40
Техническое обслуживание
93
Демонтаж плит
Некоторые работы по установке и обслуживанию могут потребовать
от вас демонтажа плит, закрывающих силовую раму, для получения доступа
к компонентам внутри основания машины.
Чтобы демонтировать плиту на модели C42:
1. С помощью ключа с шаровой шестигранной головкой 5 мм вывинтите
два болта M6, удерживающие верхний горизонтальный алюминиевый
профиль на заднем ограждении и снимите профиль.
2. Снимите верхний профиль с защитного кожуха рамы.
3. Аккуратно снимите прозрачный поликарбонат с защитного кожуха
и поместите его в безопасное место.
4. С помощью ключа с шаровой шестигранной головкой 5 мм
вывинтите два болтовых соединителя M6 из нижнего
горизонтального алюминиевого профиля.
5. Снимите нижний профиль с защитного кожуха рамы.
6. Откройте переднюю дверцу и аккуратно извлеките резиновую плиту,
так чтобы плита не порвалась на углах.
Для установки плиты на место выполните процедуру в обратном порядке.

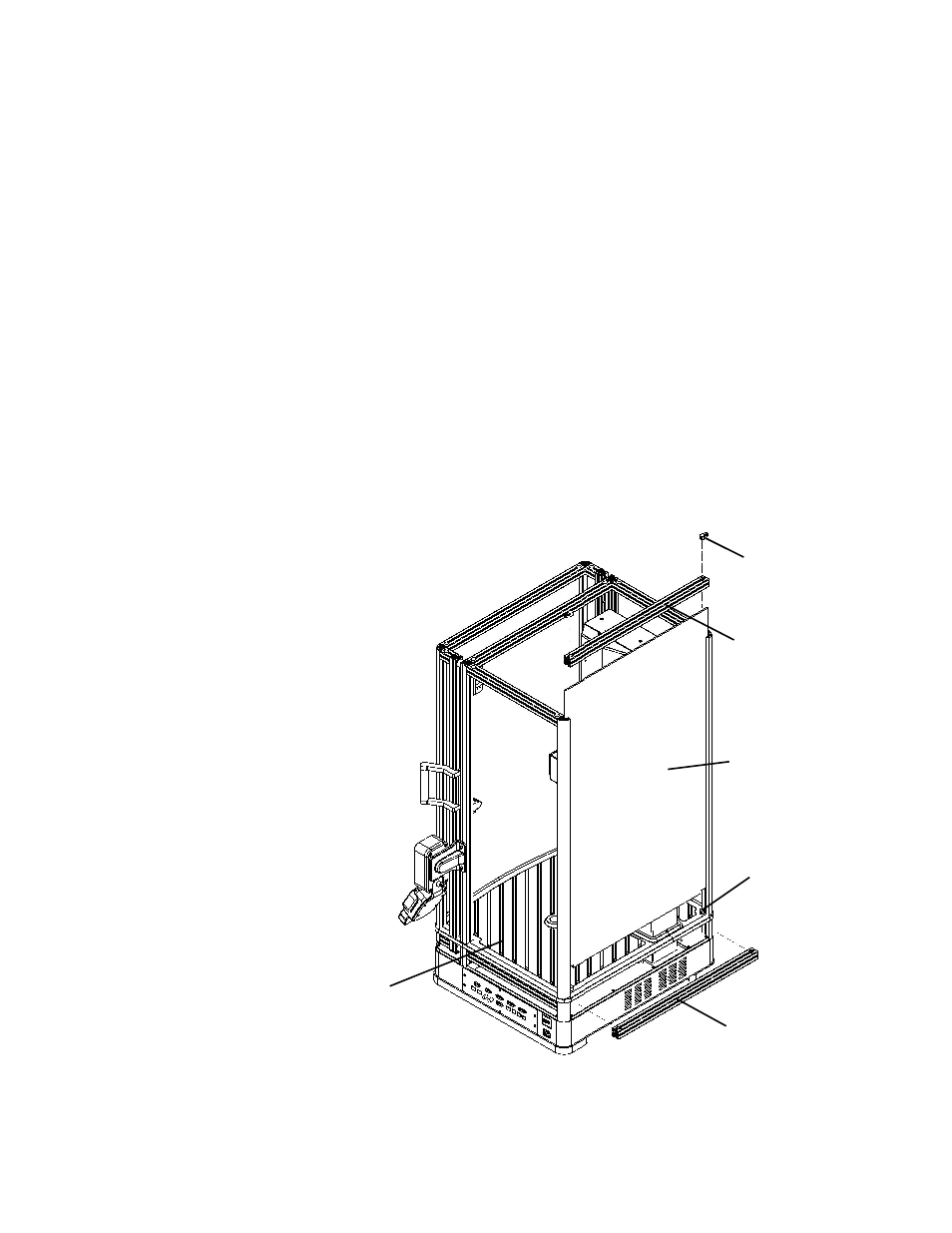

Демонтаж плиты на модели C42
Плита
Нижний
профиль
Болтовой
соединитель
Покрывающее
стекло
Верхний
профиль
Болтовой
соединитель
