Инструкция по эксплуатации MTS Criterion™ серии 40
68
Размеры для крепления принадлежностей для модели C43
Установка
Размеры для крепления принадлежностей для модели C43
Балка основания

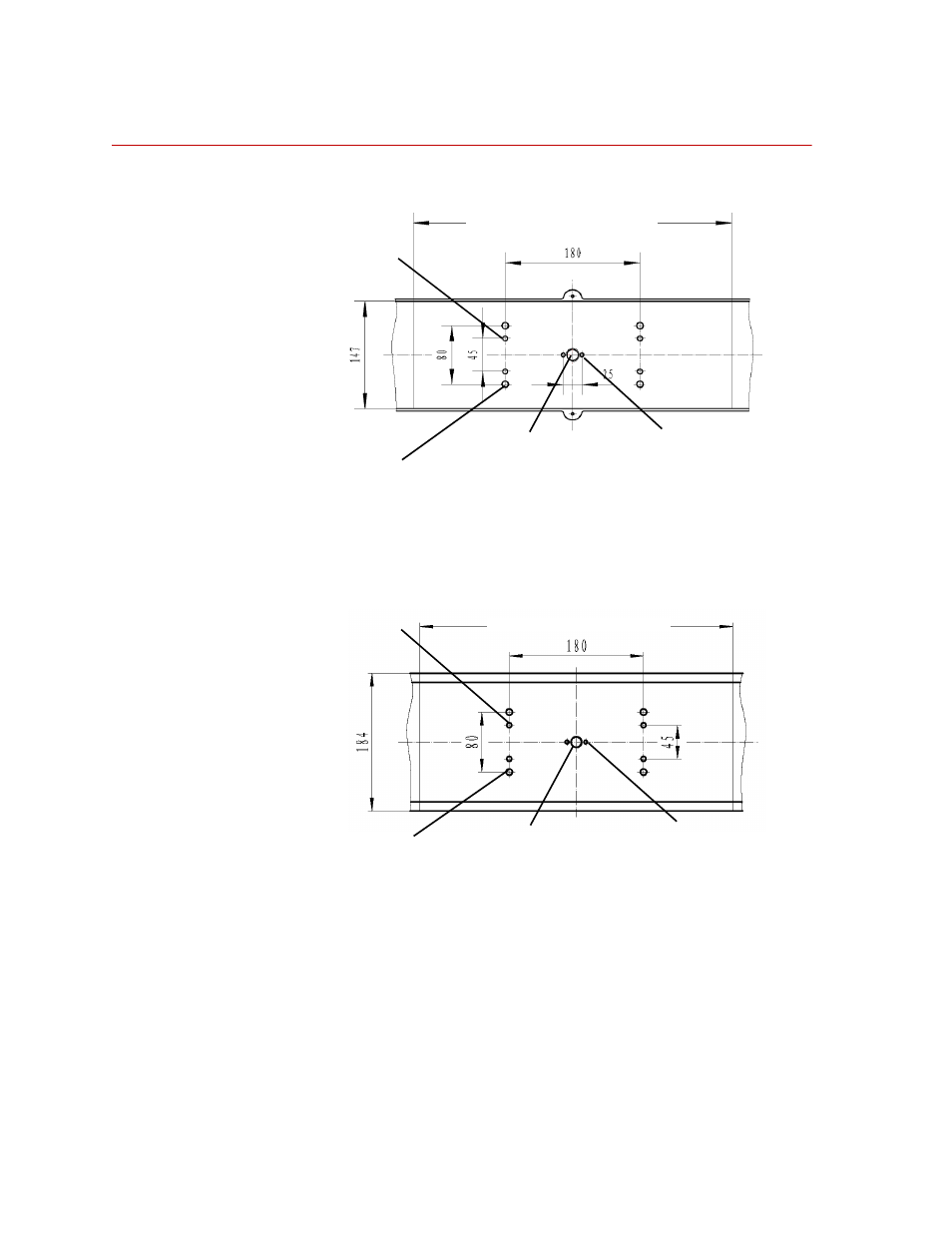

Размеры для крепления балки основания для модели C43 (10 кН)
Глубина Φ5x10
Отверстие под штифт
для ориентации
(2x)
M16-7H
Глубина 35
M10-7H(4x)
Глубина 20
M8-7H(4x)
Глубина 20
Горизонтальный зазор 425
Размеры для крепления балки основания для модели C43 (30 кН, 50 кН)
Горизонтальный зазор 420
Глубина Φ5x10
Отверстие под штифт для
ориентации
(2x)
M16-7H
Сквозная
M10-7H(4x)
Глубина 25
M8-7H(4x)
Глубина 20
