Инструкция по эксплуатации MTS Criterion™ серии 40
88

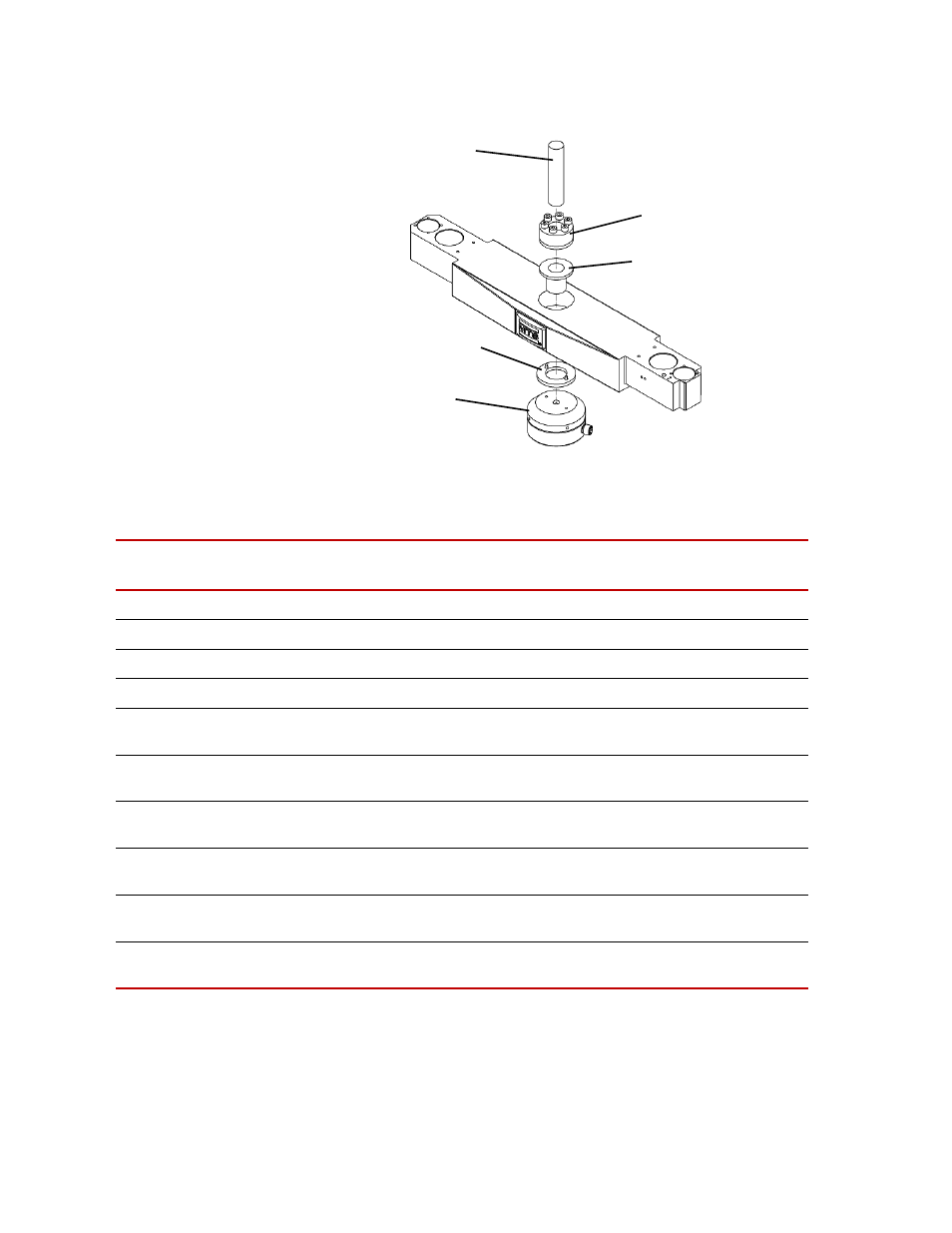

Установка датчика силы
Эксплуатация
Модель C45 50 кН и 100 кН
Датчик силы
Пластина
Втулка
Гайка с
домкратными
болтами
Резьбовая
шпилька
Спецификация моментов затяжки для болтов датчиков силы
ДАТЧИК
СИЛЫ
Т
ИП
Р
ЕЗЬБА
БОЛТА
С
МАЗКА
И
ЗАТЯЖКА
ДО
:
Р
АЗМЕР
КЛЮЧА
1 Н
S-образная балка
M3
5 Н•м M2
шестигр.
5 Н-250 Н
S-образная балка
M6 x 1 мм
5 Н•м
M5 шестигр.
500 Н-2 кН
S-образная балка
M6 x 1 мм
10 Н•м
M5 шестигр.
5 кН
S-образная балка
M12 x 1,25 мм
20 Н•м
M10 шестигр.
100 Н- 500 Н
Низкопрофильная
изогнутая балка
M6 x 1 мм
10 Н•м
M5 шестигр.
1 кН- 5 кН
Низкопрофильная
срезанная балка
M12 x 1,25 мм
20 Н•м
M10 шестигр.
10 кН
Низкопрофильная
срезанная балка
M12 x 1,25 мм
40 Н•м M10
шестигр.
20 кН
Низкопрофильная
срезанная балка
M12 x 1,25 мм
65 Н•м M10
шестигр.
30 кН
Низкопрофильная
срезанная балка
M12 x 1,25 мм
90 Н•м
M10 шестигр.
50 кН и 100 кН
Низкопрофильная
срезанная балка
M27 x 2 мм
27 Н•м
*
M6 шестигр
* Затяните домкратные болты гайки до указанного в таблице крутящего момента крест-накрест.
Затяните домкратные болты до 33% полного крутящего момента, затем до 66% полного
крутящего момента,
и наконец до 100% полного крутящего момента.
