Установка границ перемещения траверсы
Инструкция по эксплуатации MTS Criterion™ серии 40 Эксплуатация 81
Концевые ограничители перемещения представляют собой два
регулируемых блока, устанавливаемые на стержень концевого
выключателя, который находится внутри колонны машины.
Ограничители имеют регулировочные винты, которые зарягиваются
и отпускаются от руки, их можно установить в любое положение
на ограничительном стержне. Установите эти ограничители сразу
за пределами параметров испытания, чтобы предотвратить чрезмерное
перемещение траверсы. Когда траверса достигнет границы заранее
установленного диапазона перемещения, замкнутся контакты активатора
концевого выключателя одного из этих ограничителей. Контакт между
активатором ограничителя и ограничителем сдвинет стержень концевого
выключателя и активирует концевые выключатели. Это приведет
к остановке перемещения траверсы.
Установка
ограничителей
Для установки ограничителей:
1. Убедитесь, что траверса установлен стационарно и параметры
испытаний введены.
2. Установите верхний ограничитель в положение сразу за пределами
ожидаемого максимального перемещения траверсы (выше него при
испытаниях на растяжение или ниже исходной точки при испытаниях
на сжатие). Надежно затяните стопор на ограничительном стержне.
3. Установите нижний ограничитель в положение немного ниже
исходного положения при испытаниях на растяжение или
немного выше исходного положения при испытаниях на сжатие.
Надежно затяните стопор на ограничительном стержне.

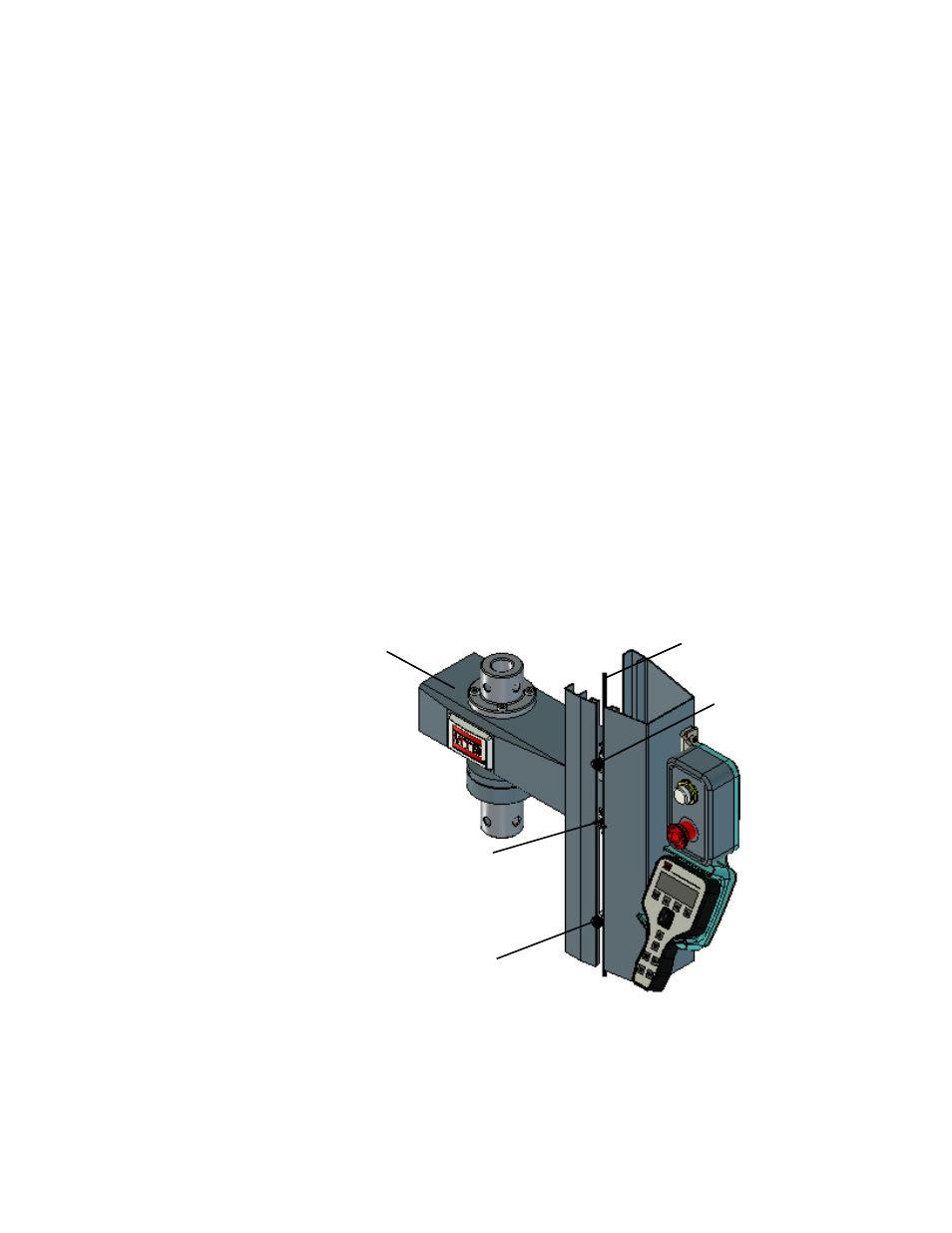

траверса
Ограничительный
стержень
Привод концевого
выключателя
Нижний
ограничитель
Верхний
ограничитель
