Установка датчика силы
Инструкция по эксплуатации MTS Criterion™ серии 40
Эксплуатация
85
Установка датчика силы
Установка датчика силы обычно включает закрепление датчика силы
на раме с помощью болта с резьбой вместе с необходимым крепежом
(в большинстве случаев плоской шайбой, фиксирующей втулкой

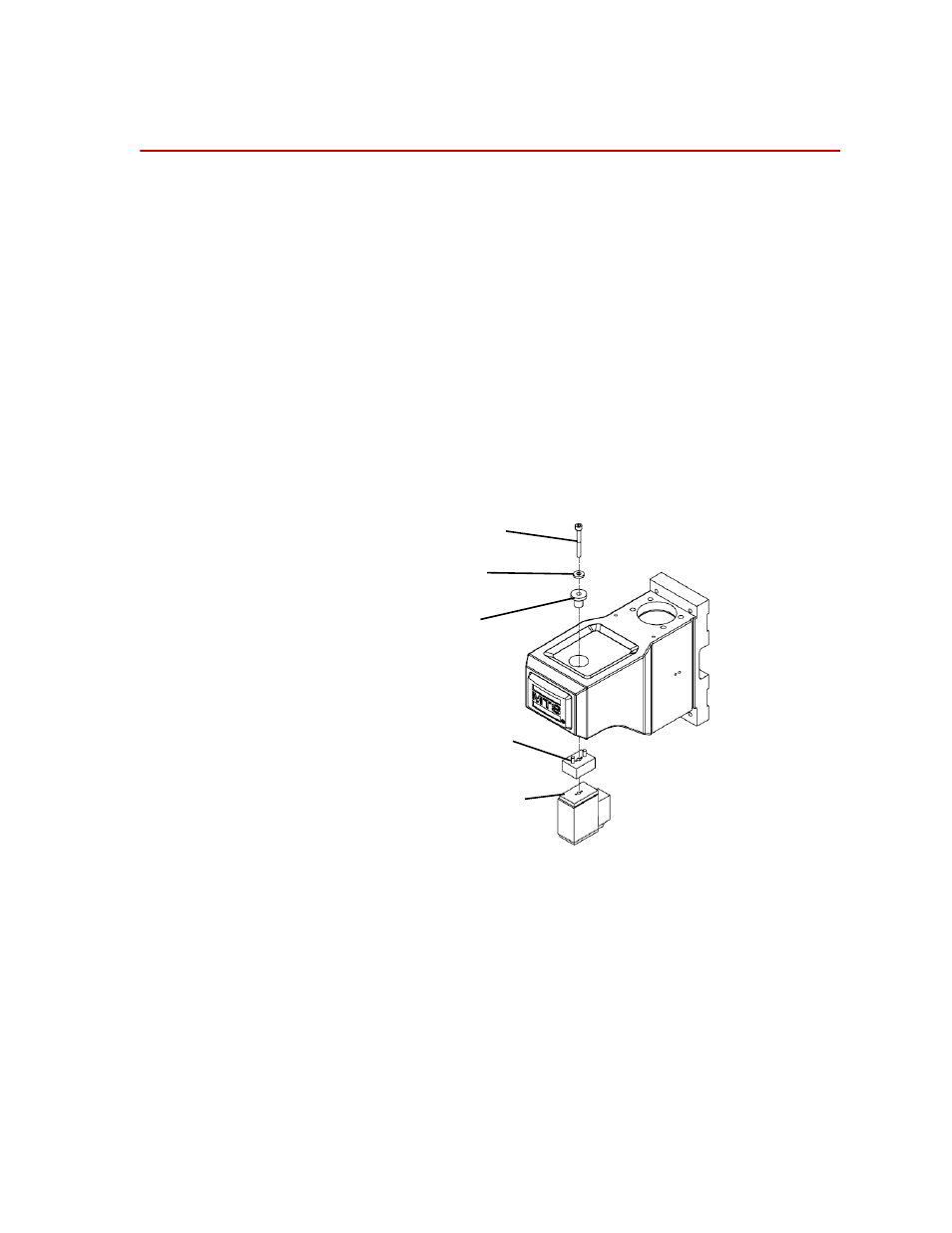

и пластиной). На следующем рисунке показана стандартная конфигурация
крепления. Болты при установке датчика силы/адаптера перед сборкой
и затяжки согласно спецификации должны быть смазаны легким маслом
или смазкой. См.
«Спецификация моментов затяжки для болтов датчиков
При установке крепежного болта или болта адаптера в датчик силы
проверьте длину болта, чтобы болт не уперся в дно отверстия в датчике
силы. Это приведет к неисправимым повреждениям датчика силы.
На датчиках для S-образной балки C42 поддерживайте адаптер захвата
при затягивании болта адаптера, чтобы исключить повреждение датчика
силы при затяжке.
Модель C42 1 Н-5 кН
датчик силы
Пластина
Втулка
Шайба
Винт с головкой
