5 Программа Setup
92
Последовательный
интерфейс Необходимо выбрать следующие параметры:
Подсоединен к
порту COM1, COM2 Интерфейс ПК, к которому
подсоединен экранный реги-
стратор.
Скорость передачи 9600, 19200, 38400 Скорость передачи должна
быть той же, что и заданная в
приборе.
9600 следует задавать, если
в качестве управляющего
сигнала выбран "Интерфейс
RS232 Setup (TTL)".
RS232 Если на приборе используется
интерфейс RS232.
Интерфейс RS232 Setup
(TTL) Если на приборе используется
интерфейс Setup.
RS422-RTS
RS422-DTR
RS485-RTS
Управляющий сиг-
нал
RS485-DTR
Если на приборе используется
интерфейс RS422/485.

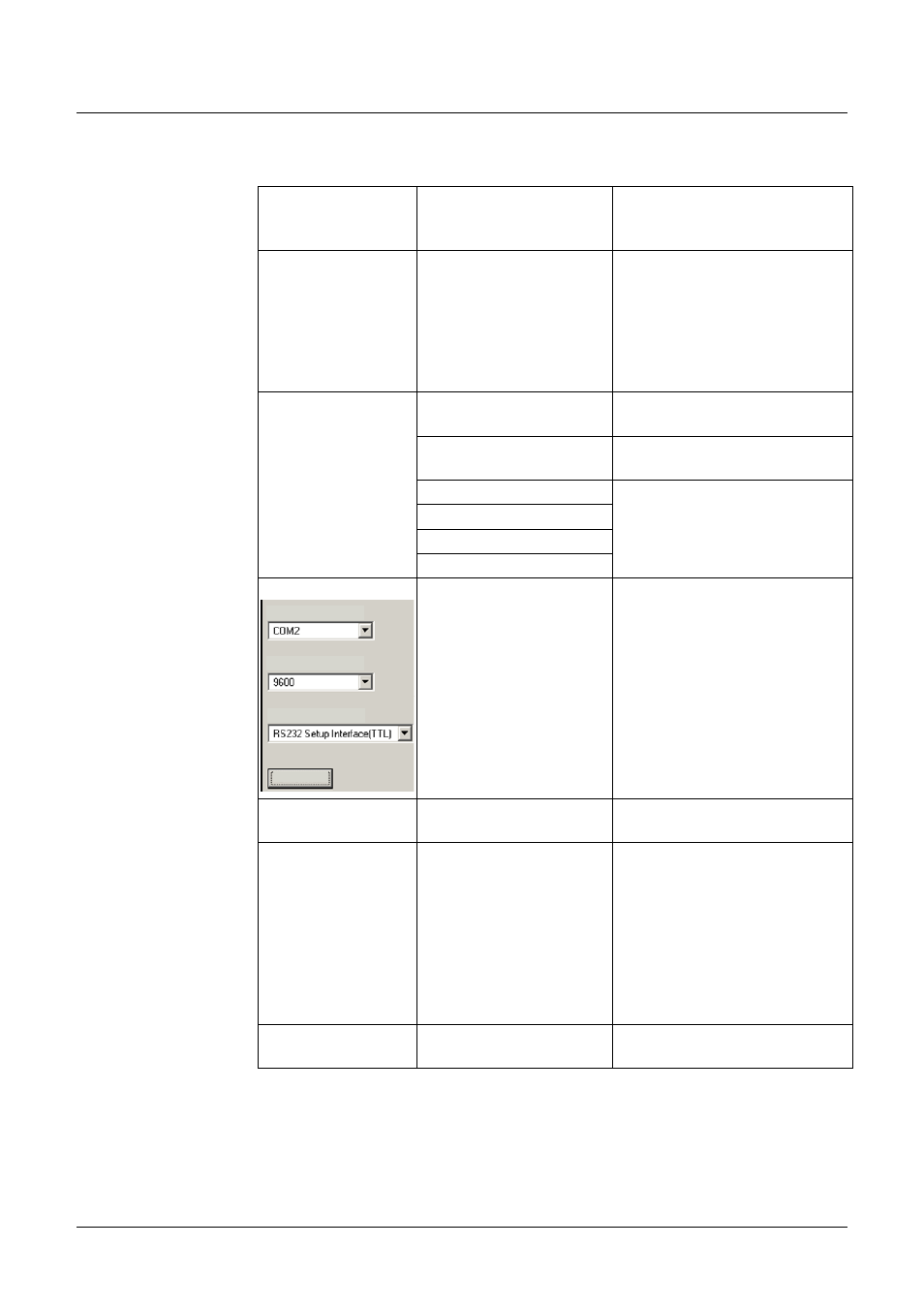

Дополнительно
Подключен к:
Скорость передачи:
Управляющий сигнал:
Дополнительно
Стоп-бит и четность
Параметры доступные при
нажатии на кнопку "Дополни-
тельно" также должны согла-
соваться с параметрами при-
бора.
Стандартная и обязательная
настройка для управляющего
сигнала "Интерфейс RS232
Setup (TTL)":
Стоп-бит = 1
Четность = нет
Протокол передачи
данных Modbus-TCP/IP, прото-
кол Modbus Здесь следует указать прото-
кол Modbus.
Адрес прибора 1 … 255 (255 можно
указывать только, если
к интерфейсу подсое-
динен всего один при-
бор)
Адрес прибора для протокола
Modbus. Если в качестве
управляющего сигнала ис-
пользуется "Интерфейс
RS232 Setup", адрес прибора
игнорируется, он может не
совпадать с адресом, указан-
ным в приборе.
Пароль на переда-
чу данных 0 Пароль должен быть тем же,
что и задан в приборе.
Список устройств Если все настройки были приняты, прибор заносится в список устройств.
