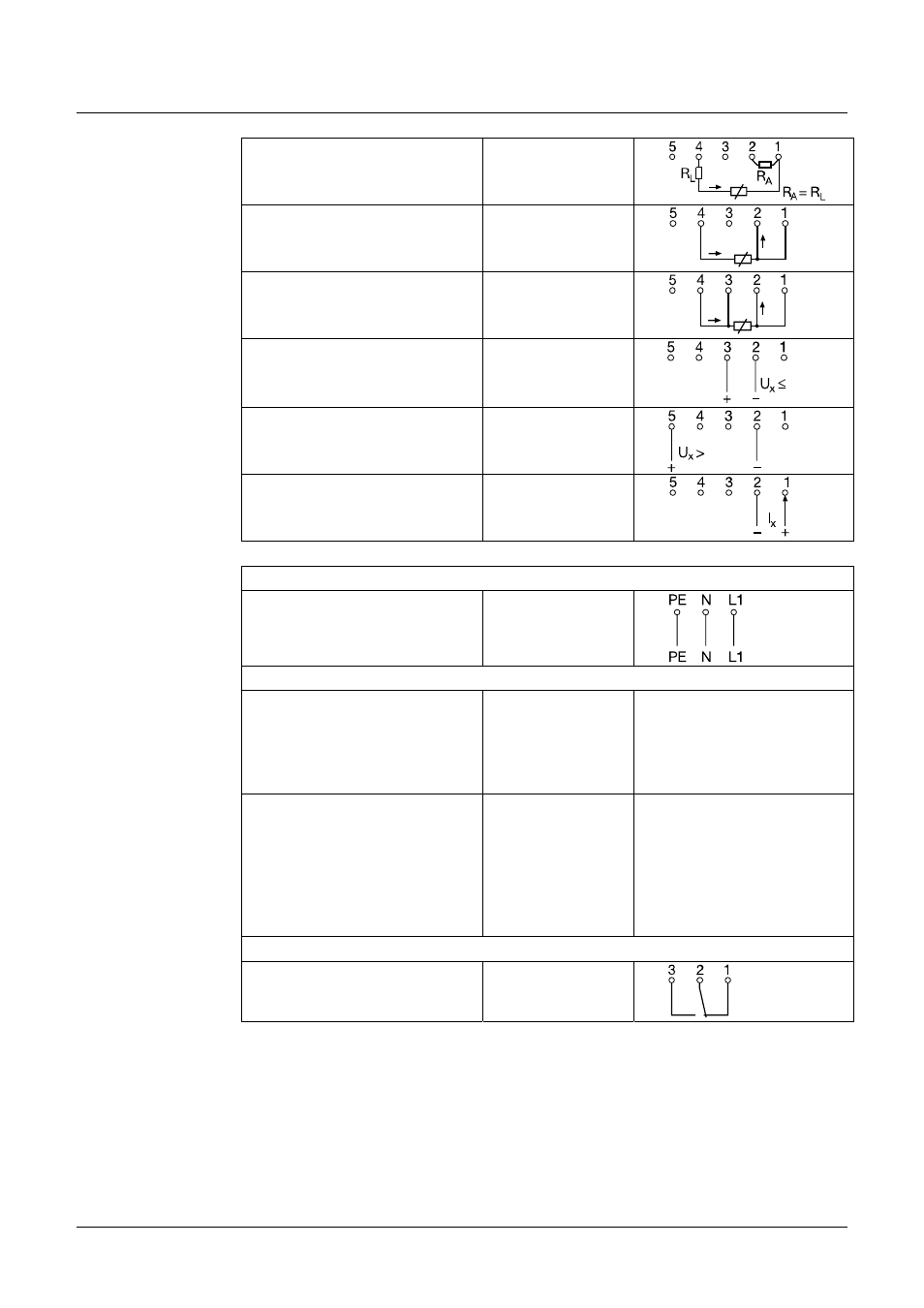

10 Электрическое подключение
121
Термометр сопротивления в
двухпроводной схеме
1-й ... 6-й
Термометр сопротивления в
трехпроводной схеме
1-й ... 6-й
Термометр сопротивления в
четырехпроводной схеме
1-й ... 6-й
Вход по напряжению
≤ 210
мВ
1-й ... 6-й
210 мВ
Вход по напряжению
> 210
мВ
1-й ... 6-й
210 мВ
Вход по току 1-й ... 6-й
Электрическое питание
Электрическое питание
PE N (L-) L1 (L+)
Интерфейсы (типовое дополнение)
RS 232 C
9-полюсный разъем SUB-D
20. 2
RxD
входные дан-
ные
3 TxD
выходные дан-
ные
5 GND
корпус
RS
485
9-полюсный разъем SUB-D
20. 3
TxD+/RxD+
Входные/выходные дан-
ные +
5 GND
корпус
8 TxD-/RxD-
Входные/выходные дан-
ные -
Релейные выходы (типовое дополнение)
Реле K1, K2, K3
(переключающий контакт)
30., 31., 32.
